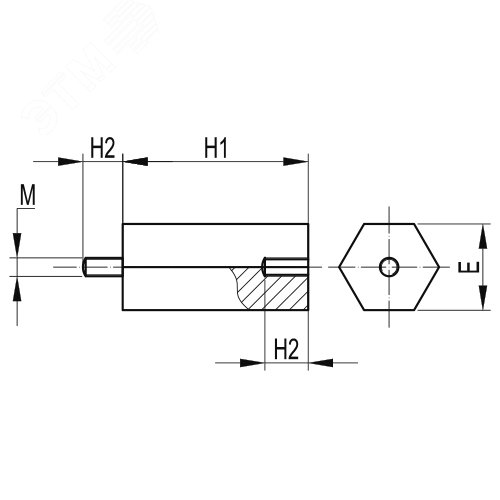

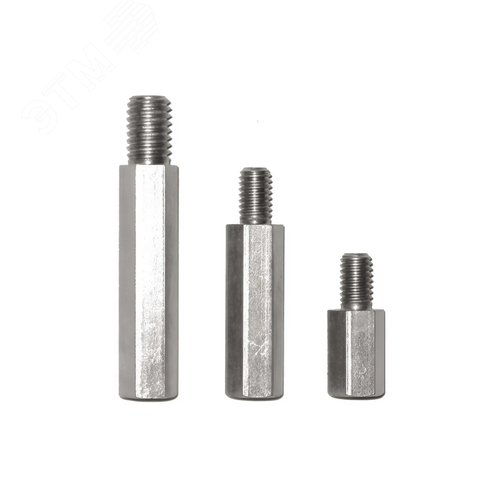

Спейсер (дистанционная втулка) QSP0206 — высокоточный крепежный элемент, предназначенный для создания фиксированного расстояния между компонентами в сборных конструкциях. Изделие характеризуется основанием длиной 20 мм и резьбовой частью длиной 10 мм с метрической резьбой М6, что обеспечивает надежное и точное позиционирование.
Изготовлен из алюминиевого сплава марки АД31 (аналог 6060/6063 по ASTM), что обеспечивает оптимальное сочетание прочности и малого веса. Материал подвержен анодированию для повышения коррозионной стойкости и формирования диэлектрического покрытия. Конструкция спейсера включает шестигранное основание под ключ, предотвращающее проворачивание при монтаже, и сквозное резьбовое отверстие для организации разъемного соединения.
Широко применяется в машиностроении, приборостроении, радиоэлектронике и точной механики для: - Монтажа печатных плат и электронных компонентов - Установки сенсоров и датчиков контроля - Сборки роботизированных комплексов и КИП - Крепления оптических систем и элементов освещения - Конструирования 3D-принтеров и ЧПУ-оборудования
- Длина основания: 20 мм ±0,1 мм
- Длина резьбовой части: 10 мм ±0,1 мм
- Диаметр резьбы: М6 (6 мм)
- Шаг резьбы: 1,0 мм (стандартный)
- Высота под ключ: 5 мм (под ключ 8 мм)
- Рабочая температура: -60°C до +150°C
- Электрическое сопротивление: >100 МОм (при анодировании)
- Прочность на сжатие: >200 Н/мм²
- Предел текучести: ≥160 МПа
Производство спейсеров регламентируется следующими стандартами: - ГОСТ 11708-82 "Основные нормы взаимозаменяемости. Резьба метрическая. Параметры и допуски" - ГОСТ 24705-2004 "Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры" - ГОСТ 9.301-86 "Покрытия металлические и неметаллические неорганические. Общие требования" - ГОСТ 22233-2001 "Прессы. Параметры и размеры. Нормы точности" (для прессового оборудования) - ГОСТ ISO 2768-1-2014 "Общие допуски. Допуски на линейные и угловые размеры без индивидуальных указаний допусков"
Установка спейсера требует соблюдения технологических норм: - Момент затяжки резьбового соединения: 5-7 Н·м (для стального винта класса прочности 8.8) - Рекомендуется использовать стопорные шайбы при вибрационных нагрузках - Не допускается превышение осевой нагрузки свыше 1500 Н - При монтаже в алюминиевые конструкции рекомендуется применять антифрикционные смазки - Запрещается использование в агрессивных химических средах без дополнительной защиты
Каждая партия спейсеров проходит входной контроль согласно: - ГОСТ 24738-81 "Детали соединительные из углеродистых сталей для трубопроводов. Технические условия" (адаптировано для алюминиевых сплавов) - ГОСТ Р ИСО 6507-1-2007 "Металлы и сплавы. Определение твердости по Виккерсу" - Визуальный контроль поверхности на соответствие ГОСТ 9.302-88 "Покрытия металлические и неметаллические. Контроль качества"
Поставляется в промышленной упаковке с маркировкой согласно ГОСТ 14192-96 "Маркировка грузов". Индивидуальная маркировка содержит информацию о типоразмере, материале и дате производства. Гарантийный срок хранения - 36 месяцев при соблюдении условий эксплуатации.
Для проектировщиков и конструкторов рекомендуем ознакомиться с: - ГОСТ Р 54176-2010 "Конструкции алюминиевые. Общие технические условия" - ГОСТ Р ИСО 4032-2013 "Гайки шестигранные класса точности В. Технические условия" - ГОСТ 1759.0-87 "Болты, винты, шпильки и гайки. Технические условия" - ГОСТ 17769-83 "Приборы для измерения резьбы. Общие технические условия"
