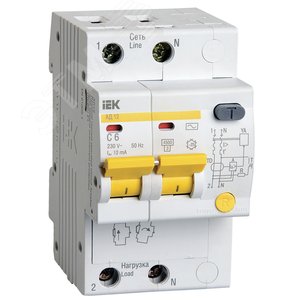

Автоматический выключатель дифференциального тока АД-12 представляет собой современное электромеханическое устройство, предназначенное для защиты людей от поражения электрическим током при случайном прикосновении к токоведущим частям электроустановок, а также для предотвращения возгораний, вызванных токами утечки на землю. Данная модель сочетает в себе функции автоматического выключателя и устройства защитного отключения (УЗО), обеспечивая комплексную защиту электрических цепей.
| Параметр | Значение |
|---|---|
| Тип устройства | Автоматический выключатель дифференциального тока (АВДТ) |
| Количество полюсов | 2 полюса (2P) |
| Номинальный ток | 6 А |
| Номинальный отключающий дифференциальный ток (IΔn) | 10 мА |
| Характеристика срабатывания по току утечки | С (универсальная) |
| Номинальное напряжение | 230 В переменного тока |
| Номинальная отключающая способность | 3000 А |
| Класс устройства защитного отключения | АС (реагирует на переменный синусоидальный ток утечки) |
| Время отключения при номинальном дифференциальном токе | ≤ 0,1 с |
| Механическая износостойкость | ≥ 10000 циклов Вкл/Выкл |
| Электрическая износостойкость | ≥ 4000 циклов |
| Степень защиты по корпусу | IP20 |
| Температурный диапазон эксплуатации | от -25°C до +40°C |
| Способ монтажа | На DIN-рейку (35 мм) |
| Момент затяжки клеммных соединений | 2,0 Н·м |
АВДТ АД-12 функционирует на основе непрерывного контроля баланса токов в силовой цепи. В нормальном режиме работы векторная сумма токов, протекающих через трансформатор тока устройства, равна нулю. При возникновении тока утечки на землю этот баланс нарушается, что приводит к появлению дифференциального тока во вторичной обмотке трансформатора. При достижении значения 10 мА срабатывает чувствительное поляризованное реле, которое приводит в действие механизм расцепления силовых контактов.
Конструкция устройства включает в себя:
Устройство соответствует требованиям технических регламентов и национальных стандартов, что подтверждается необходимыми сертификатами соответствия.
Нормативно-техническая документация, регулирующая применение АВДТ:
Установка АВДТ АД-12 должна производиться квалифицированным электротехническим персоналом в соответствии с проектной документацией и требованиями ПУЭ. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм в распределительных щитах и боксах. При подключении необходимо строго соблюдать полярность: входные клеммы обозначены как "1" (фазный) и "N" (нулевой), выходные - "2" и "N".
Перед вводом в эксплуатацию обязательна проверка работоспособности устройства с помощью кнопки "Тест". Рекомендуется проводить регулярное тестирование не реже одного раза в месяц. При срабатывании защиты необходимо выявить и устранить причину возникновения тока утечки перед повторным включением устройства.
Важно: АВДТ с номинальным дифференциальным током 10 мА обеспечивает максимальный уровень защиты от поражения электрическим током, но может быть подвержен ложным срабатываниям в протяженных или разветвленных сетях со значительной естественной емкостной утечкой. В таких случаях требуется тщательный расчет ожидаемого тока утечки в защищаемой цепи.
АВДТ АД-12 не требует специального технического обслуживания в процессе эксплуатации. При выходе устройства из строя ремонту оно не подлежит и должно быть заменено на новое. Утилизация должна производиться в соответствии с местными нормативными актами об утилизации электротехнических изделий, с учетом возможности переработки отдельных компонентов устройства.
Использование автоматических выключателей дифференциального тока типа АД-12 в электрических сетях зданий и сооружений является обязательным требованием современных стандартов электробезопасности и способствует значительному снижению риска возникновения электротравматизма и пожаров, вызванных неисправностями электропроводки.
