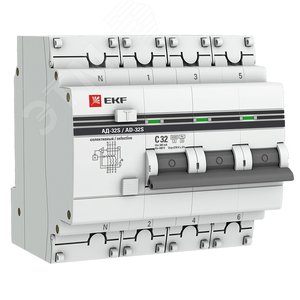

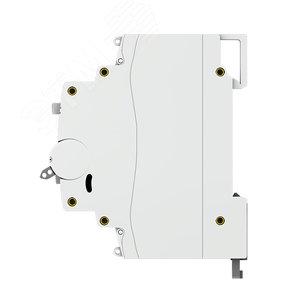

Автомат дифференциальный АД-32 (селективный) 3P+N 32А/300мА PROxima

Автомат дифференциальный АД-32 (селективный) 3P+N 32А/300мА PROxima

Автоматический выключатель дифференциального тока (АВДТ) селективного типа АД-32 от бренда PROxima — это современное устройство, обеспечивающее комплексную защиту электроцепей и людей. Он сочетает в себе функции автоматического выключателя (защита от токов перегрузки и короткого замыкания) и селективного устройства защитного отключения (УЗО) с высокой устойчивостью к ложным срабатываниям.

Назначение и область применения

Данный аппарат предназначен для использования в однофазных и трехфазных сетях переменного тока с заземленной нейтралью (система TN-S, TN-C-S). Его ключевая задача — обеспечение селективной (избирательной) защиты: при возникновении утечки тока на периферийной линии срабатывает только нижестоящее УЗО, а АД-32 остается включенным, поддерживая работоспособность остальной части электроустановки. Это критически важно для объектов, где недопустимо полное отключение питания: жилые и административные здания, офисы, производственные линии, системы освещения и вентиляции.

Ключевые технические характеристики

• Тип устройства: Селективный автоматический выключатель дифференциального тока (тип S).
• Количество полюсов: 3P+N (четыре полюса: три фазных и один нейтральный).
• Номинальный ток: 32 А.
• Номинальный отключающий дифференциальный ток (утечки): 300 мА (IΔn).
• Характеристика срабатывания по току перегрузки: C (стандартная бытовая и коммерческая нагрузка).
• Номинальное напряжение: 230/400 В.
• Время задержки срабатывания (селективность): Согласно стандарту, не менее 40 мс для типа S, что позволяет осуществлять каскадное подключение с УЗО/АВДТ общего типа (30 мА) на отходящих линиях.
• Степень защиты: IP20 (для установки в распределительные щиты).
• Стандарты: Изготовлен в соответствии с требованиями ГОСТ Р 51326.1, ГОСТ Р 51327.1, МЭК 61008-1, что гарантирует безопасность и надежность.

Преимущества модели АД-32 селективного

Использование селективного АВДТ PROxima АД-32 предоставляет ряд существенных преимуществ:

• Повышенная пожарная безопасность: Уставка 300 мА эффективно защищает от токов утечки, способных вызвать возгорание изоляции.
• Селективность (избирательность): Гарантирует срабатывание только того защитного устройства, которое находится ближе всего к месту неисправности, минимизируя зону отключения.
• Надежность электроснабжения: Исключает массовое отключение электроэнергии при локальных неисправностях.
• Компактность и удобство монтажа: Объединяет две защитные функции в одном модуле, экономя место в распределительном щите.
• Механическая и электрическая износостойкость: Рассчитан на большое количество циклов включения-выключения.
• Индикация причины срабатывания: Позволяет визуально определить, отключился ли аппарат из-за перегрузки/КЗ или из-за утечки тока.

Принцип работы и селективность

Встроенный дифференциальный трансформатор постоянно сравнивает токи, протекающие по фазным и нейтральному проводникам. При возникновении разницы (дифференциального тока), вызванной утечкой на землю, превышающей 300 мА, устройство, после выдержки времени, отключает цепь. Эта задержка и есть основа селективности: нижестоящие УЗО на 30 мА сработают мгновенно, а АД-32 останется включенным, локализовав проблему.

Нормативная документация и стандарты

Производство, параметры и испытания автоматических выключателей дифференциального тока регламентируются следующими основными документами, с которыми можно ознакомиться в открытых источниках:

• ГОСТ Р 51326.1-99 (МЭК 61008-1-96) "Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний". Актуальную редакцию можно найти на сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
• ГОСТ Р 51327.1-2010 (МЭК 61009-1:2006) "Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний". Этот стандарт непосредственно касается комбинированных устройств, таких как АД-32.
• Правила устройства электроустановок (ПУЭ), особенно главы 1.7 (Заземление и защитные меры электробезопасности) и 7.1 (Электроустановки жилых зданий). Официальный текст ПУЭ доступен на информационных порталах, посвященных электротехнике и нормативной документации.
• Общие требования к низковольтной аппаратуре содержатся в ГОСТ Р 50030 (серия стандартов МЭК 60947).

Рекомендации по применению

Автомат АД-32 3P+N 32А/300мА селективный рекомендуется устанавливать в качестве вводного устройства в квартирных, этажных и домовых щитах, а также для защиты групповых линий, питающих мощное оборудование или протяженные сети (например, наружное освещение, гаражные мастерские). Он обеспечивает второй уровень дифференциальной защиты, страхуя и дополняя стандартные УЗО/АВДТ на 10-30 мА, установленные на отдельных линиях.

Важно: Монтаж, подключение и выбор защитной аппаратуры должны осуществляться квалифицированным электромонтажником в соответствии с проектом электроустановки и действующими нормами безопасности.
