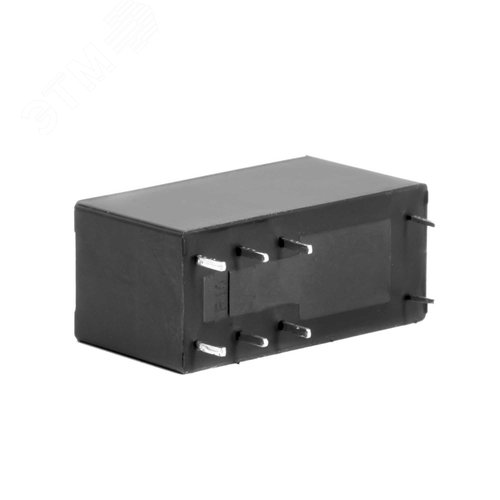

Реле миниатюрное низкопрофильное, 1CO, коммутируемый ток 16 А, AgSnO напряжение 24V DC

Миниатюрное низкопрофильное реле 1CO, 16 А, AgSnO, 24V DC

Миниатюрное низкопрофильное реле представляет собой компактное и высоконадежное устройство, предназначенное для коммутации цепей постоянного тока. Благодаря своим малым габаритам и высокой коммутационной способности, данное реле идеально подходит для применения в современном электронном оборудовании, где критичны экономия пространства и надежность: в промышленной автоматике, блоках управления, системах безопасности, телекоммуникационных стойках и бытовой технике.

Ключевые особенности и технические преимущества

Низкопрофильный дизайн: Корпус реле имеет минимальную высоту, что позволяет эффективно использовать монтажное пространство на печатной плате (PCB) и в компактных аппаратных решениях.

Высокая коммутационная способность: Реле способно коммутировать нагрузку до 16 А при напряжении 24 В постоянного тока. Это делает его пригодным для управления мощными нагрузками, такими как электродвигатели малой мощности, соленоиды, нагревательные элементы и системы освещения.

Контакты из материала AgSnO (оксид-оловянное серебро): Использование этого сплава обеспечивает исключительную стойкость к дугообразованию и свариванию контактов. Это значительно повышает срок службы реле при коммутации индуктивных нагрузок (например, электромагнитных катушек, реле, двигателей) и активных нагрузок. По сравнению с традиционными серебряными контактами (Ag), AgSnO демонстрирует лучшую устойчивость к эрозии и переносу материала.

Напряжение катушки: 24 В постоянного тока (DC). Реле предназначено для работы в цепях управления с источником постоянного напряжения, что характерно для современных электронных систем и блоков питания.

Конфигурация контактов: 1CO (однополюсный, нормально разомкнутый) — один переключающий контакт, который в исходном состоянии разомкнут и замыкается при подаче напряжения на катушку.

Высокая электрическая изоляция: Обеспечивает надежную гальваническую развязку между цепью управления (катушкой) и коммутируемой силовой цепью, что повышает безопасность и помехоустойчивость системы.

Долгий механический и электрический ресурс: Конструкция реле рассчитана на большое количество циклов срабатывания, гарантируя стабильную работу на протяжении всего срока службы устройства.

Области применения

• Промышленная автоматика: Управление соленоидными клапанами, малыми двигателями, сигнальными лампами в станках ЧПУ и контроллерах.
• Системы управления зданием (BMS): Коммутация цепей вентиляции, отопления и освещения.
• Энергетика и распределение электроэнергии: Вспомогательные цепи в источниках бесперебойного питания (ИБП) и преобразователях частоты.
• Транспортные системы: Бортовое оборудование, системы управления в железнодорожной и автомобильной электронике (некритичные к вибрации цепи).
• Бытовая и профессиональная техника: Системы управления в кофемашинах, торговых автоматах, принтерах и другом оборудовании.

Технические характеристики (основные)

• Тип контактов: 1CO (SPST-NO)
• Коммутируемый ток: 16 А при 24 В DC
• Материал контактов: Серебро-оловянный оксид (AgSnO)
• Напряжение катушки: 24 В постоянного тока
• Тип монтажа: Как правило, на печатную плату (PCB)
• Климатическое исполнение: Соответствует стандартным промышленным требованиям.

Нормативная документация и стандарты

При выборе и применении реле рекомендуется руководствоваться действующими стандартами и технической документацией. Основные стандарты, регулирующие параметры и методы испытаний низковольтных реле, включают:

• ГОСТ Р 50030.5-2020 (МЭК 60947-5-1:2016) "Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления". Этот стандарт определяет требования к электромеханическим реле управления, включая механическую и электрическую износостойкость, условия эксплуатации. Актуальную информацию можно найти на ресурсе Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Международный стандарт IEC 61810-1 "Electromechanical elementary relays. Part 1: General and safety requirements". Он устанавливает общие требования к безопасности, рабочие характеристики и методы испытаний электромеханических элементарных реле. С текстами стандартов IEC (на английском языке) можно ознакомиться на официальном сайте Международной электротехнической комиссии (IEC).
• Стандарты ЕАЭС: Для продукции, поставляемой на рынок Евразийского экономического союза, могут действовать соответствующие технические регламенты, такие как ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Официальные тексты регламентов публикуются на сайте Евразийской экономической комиссии.

Рекомендации по применению

Для обеспечения долговечной и безопасной работы реле необходимо:

1. Обеспечить соответствие коммутируемой нагрузки (характер, ток, напряжение) заявленным техническим параметрам реле.
2. При коммутации высокоиндуктивных нагрузок (катушки реле, двигатели) рекомендуется использовать защитные схемы (например, RC-снабберы или варисторы), подавляющие перенапряжения и искрение на контактах.
3. Соблюдать полярность подключения катушки постоянного тока.
4. Обеспечить условия, исключающие попадание пыли, влаги и агрессивных веществ на внутренние элементы реле.

Данное реле является оптимальным решением для задач, требующих компактности, высокой коммутационной мощности и надежности в цепях постоянного тока.
