Лоток лестничный с размерами 50 мм (высота борта) на 300 мм (ширина) и длиной 6000 мм представляет собой специализированный элемент кабеленесущей системы, предназначенный для открытой прокладки и защиты силовых, осветительных и слаботочных кабельных линий на промышленных, коммерческих и инфраструктурных объектах. Конструкция изделия, напоминающая лестницу, обеспечивает оптимальное сочетание высокой механической прочности, отличного теплоотвода и удобства монтажа крупных пучков проводов.

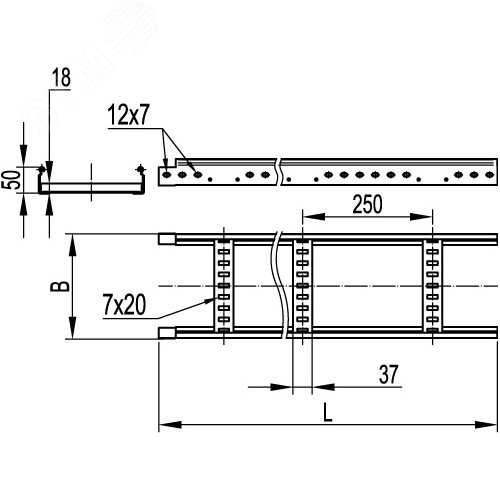

Изделие изготавливается методом холодной прокатки из высококачественной конструкционной стали с последующим цинкованием для обеспечения коррозионной стойкости (по ГОСТ 14918-80). Конструкция состоит из двух параллельных боковых профилей (бортов) высотой 50 мм, соединенных поперечными перекладинами-ступеньками с регулярным шагом. Такая форма обеспечивает максимальную жесткость на изгиб и продольную устойчивость при значительных пролетах крепления. Лоток шириной 300 мм позволяет эффективно организовать и разделить большое количество кабелей. Открытая конструкция гарантирует свободную циркуляцию воздуха вокруг проводников, предотвращая их перегрев, и обеспечивает легкий доступ для инспекции, добавления или замены кабелей.
Лестничные лотки серии 50х300 мм незаменимы для создания магистральных трасс кабельных систем в следующих областях: • Промышленные предприятия: цеха, производственные линии, распределительные щитовые. • Энергетика: кабельные этажи и тоннели электростанций и подстанций. • Коммерческая недвижимость: технические помещения, паркинги, торговые центры. • Инфраструктурные объекты: аэропорты, вокзалы, метрополитен, спортивные сооружения. • Серверные и дата-центры: для организации магистральных силовых и СКС-трасс.
1. Высокая нагрузочная способность: выдерживает значительный вес кабелей без провисания. 2. Удобство монтажа: легкая установка и крепление на шпильки, кронштейны или консоли. 3. Простота прокладки: кабели укладываются сверху и могут быть закреплены на перекладинах. 4. Долговечность: оцинкованное покрытие обеспечивает защиту в агрессивных средах класса П1-П4 (согласно ГОСТ Р 52868-2007). 5. Пожарная безопасность: открытая конструкция не способствует накоплению горючей пыли и соответствует требованиям к кабеленесущим системам по нераспространению пламени.
Проектирование, монтаж и применение лестничных лотков должны осуществляться в строгом соответствии с действующими нормами и правилами. Ключевые документы включают: • СП 76.13330.2016 (СНиП 3.05.06-85) "Электротехнические устройства" – устанавливает общие требования к монтажу электроустановок, включая кабельные конструкции. • ПУЭ 7-е издание (Глава 2.3) – Правила устройства электроустановок регламентируют выбор и способы прокладки кабелей. • ГОСТ Р 52868-2007 "Системы кабельные лотковые. Общие технические условия" – основной стандарт, определяющий классификацию, типы, конструкцию, требования к материалам и испытаниям кабельных лотков. • ГОСТ 31565-2012 (IEC 61084-1:1991) "Системы кабельных каналов. Часть 1. Общие требования" – устанавливает требования безопасности и классификацию. • СП 486.1311500.2020 "Пожарная безопасность электроустановок" – содержит требования к противопожарной защите кабельных линий.
Монтаж лотка производится на подготовленные опорные конструкции (кронштейны, консоли) с шагом, рассчитанным исходя из проектной нагрузки. Соединение лотков между собой по длине осуществляется с помощью специальных соединительных пластин, обеспечивающих механическую прочность и непрерывность электрической цепи заземления. Обязательным требованием является надежное заземление всей лотковой трассы в соответствии с ПУЭ. При прохождении через строительные конструкции должны применяться огнестойкие уплотнения. Эксплуатация предполагает периодический визуальный осмотр состояния трассы и подтяжку соединений.
Для формирования полной трассы лоток 50х300 используется в комплекте с дополнительными элементами: углы (горизонтальные и вертикальные), тройники, крестовины, переходы на другую ширину, концевые заглушки. Для крепления применяются шпильки М10-М12, кронштейны и стойки. Для разделения кабелей внутри лотка рекомендуется использовать сепараторы.
Лоток лестничный 50х300 L=6000 мм – это профессиональное, проверенное решение для создания надежных, долговечных и безопасных кабельных магистралей, соответствующее строгим отечественным и международным стандартам в области электромонтажа и пожарной безопасности.
