Щит учетно-распределительный навесной ЩУРн 3/36 — это современное и надежное решение для организации учета электроэнергии и распределения питания в трехфазных сетях до 400 В. Корпус с высокой степенью защиты IP31 предназначен для безопасного размещения приборов учета, модульной аппаратуры защиты и управления в административных, жилых, коммерческих и промышленных зданиях.

Назначение и область применения

Щит ЩУРн 3/36 служит для приема, учета и распределения электрической энергии в трехфазных четырехпроводных сетях переменного тока напряжением 380/220 В с частотой 50 Гц. Он является ключевым узлом ввода и обеспечивает защиту отходящих линий от перегрузок и токов короткого замыкания. Основная сфера применения — установка в помещениях с нормальными условиями эксплуатации: подъезды многоквартирных домов, офисные центры, торговые помещения, производственные цеха и другие объекты капитального строительства.

Конструктивные особенности

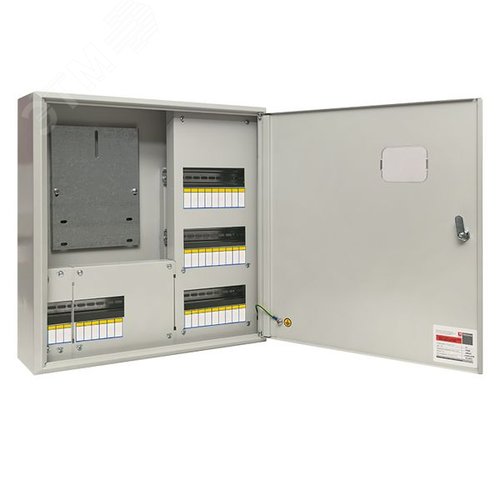

Корпус щита изготовлен из высококачественной листовой стали толщиной 1.2 мм, покрытой антикоррозионным грунтом и порошковой краской серого цвета. Габаритные размеры (560x550x165 мм) оптимизированы для размещения необходимого комплекта оборудования. Конструкция включает:

• Монтажную панель (DIN-рейки) для установки модульных аппаратов.
• Отдельный изолированный отсек с дверцей для размещения трехфазного счетчика (до 36 модулей).
• Отсек для вводного аппарата и групповых автоматических выключателей.
• Перфорированные сальники для ввода кабелей.
• Навесной способ крепления на стену с помощью ключевых проушин.

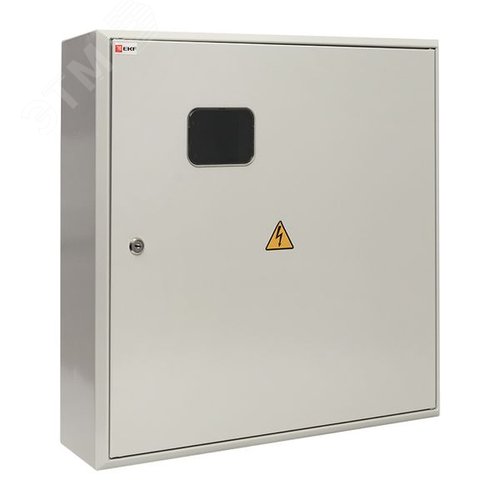

• Запираемую на замок дверцу с смотровым окном для снятия показаний счетчика.

Степень защиты IP31 гарантирует защиту от попадания твердых предметов диаметром более 50 мм и капель воды, падающих вертикально.

Комплектация и технические характеристики

Базовая комплектация: Корпус с монтажной панелью, DIN-рейками, нулевой и заземляющей шинами. Аппаратура (счетчик, автоматические выключатели) поставляется отдельно, согласно техническому заданию.
Основные технические параметры:

• Номинальное напряжение: 400 В (3~, 50 Гц).
• Номинальный ток вводного устройства: до 250 А.
• Число отходящих групп: до 36 однополюсных (зависит от схемы).
• Степень защиты оболочки: IP31.
• Материал корпуса: сталь.
• Цвет: RAL 7035 (светло-серый).
• Класс пожарной безопасности.

Соответствие нормативной документации

Конструкция, изготовление и испытания щитов ЩУРн выполняются в строгом соответствии с требованиями действующих стандартов и правил:

• ГОСТ 32395-2013 "Щиты распределительные для производственных и общественных зданий. Общие технические условия". Этот стандарт определяет общие требования к конструкции, безопасности и методам испытаний. Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ 51321.1-2007 (МЭК 60439-1:2004) "Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний". Документ регламентирует требования к НКУ. Информация доступна на портале ФГИС "Архив нормативных документов".
• Правила устройства электроустановок (ПУЭ), актуальное 7-е издание и обновления. ПУЭ являются основным руководящим документом для проектирования и монтажа электроустановок. Ознакомиться с текстом можно на информационных порталах, например, Техэксперт или других агрегаторах нормативной документации.
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Этот свод правил детализирует требования для объектов гражданского строительства.

Проектирование, монтаж и эксплуатация должны выполняться квалифицированным персоналом с соблюдением всех указанных норм.

Преимущества щита ЩУРн 3/36 PROxima

• Универсальность и масштабируемость: Вместительная конструкция позволяет реализовать различные схемы распределения и учета.
• Безопасность: Разделение отсеков (учетный и распределительный) повышает безопасность обслуживания и предотвращает несанкционированный доступ к силовым цепям.
• Надежность: Прочный корпус и качественная сборка обеспечивают долгий срок службы.
• Удобство монтажа и обслуживания: Продуманное внутреннее пространство и легкий доступ ко всем элементам упрощают установку и дальнейшее обслуживание аппаратуры.
• Сертификация: Изделие соответствует требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Порядок заказа и монтажа

Для заказа щита ЩУРн 3/36 необходимо предоставить однолинейную схему электроснабжения с указанием типов и номиналов устанавливаемых аппаратов (счетчик, вводной автомат/рубильник, групповые автоматы, УЗО). Монтаж, подключение и пломбировку приборов учета должны производить специалисты электромонтажной организации, имеющей соответствующую лицензию и допуск СРО. Перед вводом в эксплуатацию щит должен быть проверен и принят представителем энергоснабжающей компании.
