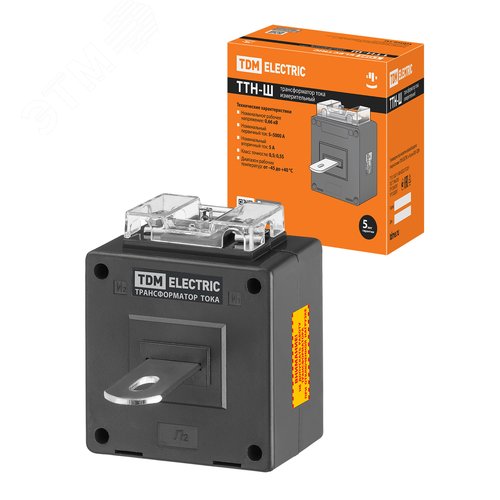

Трансформатор тока ТТН-Ш 200/5- 5VA/0,5-Р от производителя TDM Electric предназначен для безопасного измерения силы переменного тока в сетях энергоснабжения, учета электроэнергии и питания защитных устройств в электроустановках переменного тока промышленной частоты 50 Гц.

Назначение и область применения

Устройство выполняет ключевую функцию понижения первичного тока до стандартизированного вторичного значения, безопасного для подключения измерительных приборов (счетчиков, амперметров, ваттметров, устройств релейной защиты и автоматики). Трансформатор нашел широкое применение в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), на трансформаторных подстанциях (ТП), а также в коммерческих узлах учета электроэнергии промышленных предприятий, административных зданий и жилых комплексов.

Конструктивные особенности и исполнение

Модель ТТН-Ш имеет шинный (шинный) тип исполнения. Это означает, что в качестве первичной обмотки используется непосредственно силовая шина (токопровод), которая пропускается через окно магнитопровода трансформатора. Конструкция отличается высокой надежностью, компактностью и предназначена для монтажа на шины стандартных размеров. Корпус устройства изготовлен из негорючего термостойкого пластика, обеспечивающего необходимую электроизоляцию и механическую прочность.

Основные технические характеристики

• Номинальный первичный ток (I1н): 200 А
• Номинальный вторичный ток (I2н): 5 А (стандартное значение для измерительных цепей)
• Номинальная нагрузка (мощность) вторичной цепи: 5 ВА (Вольт-Ампер)
• Класс точности: 0,5. Данный класс обеспечивает высокую точность измерений, что делает трансформатор пригодным для коммерческого учета электроэнергии. Погрешность по току не превышает ±0,5% в рабочем диапазоне.
• Номинальное рабочее напряжение: До 660 В (или 0,66 кВ).
• Исполнение: Шинное (Ш).
• Габаритные размеры окна: Предназначено для установки на шину.

Преимущества модели

Использование трансформатора тока ТТН-Ш 200/5 от TDM Electric обеспечивает:

• Безопасность: Гальваническая развязка между силовой цепью высокого тока и измерительными цепями, что защищает обслуживающий персонал и подключенное оборудование.
• Надежность: Простая и проверенная конструкция шинного трансформатора, не имеющая подвижных частей и контактных соединений в первичной цепи.
• Точность учета: Класс точности 0,5 соответствует требованиям для приборов коммерческого учета.
• Удобство монтажа: Установка не требует разрыва основного токопровода, что упрощает монтаж и ввод в эксплуатацию.
• Соответствие стандартам: Изготовлен в соответствии с действующими нормативными документами.

Нормативная документация и стандарты

Производство, параметры и испытания трансформаторов тока регламентируются следующими основными документами (актуальность конкретных редакций следует уточнять на момент установки):

• ГОСТ 7746-2015 "Трансформаторы тока. Общие технические условия". Это основной национальный стандарт, устанавливающий классификацию, общие технические требования, условия испытаний и методы контроля. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Правила устройства электроустановок (ПУЭ), актуальное издание. ПУЭ определяют требования к выбору, установке и эксплуатации трансформаторов тока в электроустановках. Информационные ресурсы, публикующие текст ПУЭ, можно найти в открытом доступе.
• Стандарты серии МЭК 61869 (Международная электротехническая комиссия) являются международным аналогом, на который часто ссылаются и российские производители.

Монтаж и эксплуатация

Монтаж и подключение трансформатора тока должны производиться квалифицированным электротехническим персоналом в соответствии с проектной документацией, ПУЭ и инструкцией завода-изготовителя. Особое внимание необходимо уделить: надежному контакту шины в окне трансформатора; обязательному замыканию накоротко или подключению нагрузки вторичной обмотки перед подачей тока в первичную цепь (во избежание возникновения опасного высокого напряжения); обеспечению номинальной нагрузки вторичной цепи, не превышающей 5 ВА для сохранения заявленного класса точности 0,5.

Комплектация и гарантия

Трансформатор тока поставляется в индивидуальной упаковке с паспортом изделия и инструкцией по монтажу и эксплуатации. Гарантийные обязательства предоставляются в соответствии с политикой производителя TDM Electric.
