Трансформатор тока СТ20 300/5А, класс точности 0.5, мощность 2.5ВА

Общее описание и назначение

Трансформатор тока СТ20 300/5А представляет собой электромагнитное устройство, предназначенное для преобразования первичного тока высокого значения до стандартного вторичного тока, удобного для измерения, контроля и защиты электрических цепей. Данная модель с номинальным первичным током 300А и вторичным 5А обеспечивает точное пропорциональное преобразование с сохранением фазы, что делает её незаменимым компонентом в системах коммерческого и технического учёта электроэнергии, а также в схемах релейной защиты.

Устройство соответствует требованиям, предъявляемым к приборам учёта в энергосистемах, и может использоваться в составе комплектных распределительных устройств (КРУ, КРУН), на трансформаторных подстанциях, промышленных предприятиях и объектах гражданского строительства. Конструкция трансформатора обеспечивает надёжную изоляцию между первичной и вторичной цепями, гарантируя безопасность обслуживающего персонала и подключаемых измерительных приборов.

Технические характеристики

Класс точности 0.5: значение и применение

Класс точности 0.5 является одним из ключевых параметров данного трансформатора и указывает на допустимую погрешность преобразования тока. Для класса 0.5 полная погрешность (состоящая из токовой погрешности и угловой погрешности) не превышает ±0.5% в пределах от 5% до 120% от номинального первичного тока при номинальной нагрузке вторичной цепи. Такой уровень точности позволяет использовать трансформатор СТ20 300/5А для коммерческого учёта электроэнергии, где требования к точности измерений строго регламентированы.

Трансформаторы класса точности 0.5 применяются для подключения счётчиков электрической энергии, используемых для финансовых расчётов между поставщиком и потребителем, а также для высокоточного технического учёта на промышленных предприятиях. Погрешность устройства нормируется в соответствии с ГОСТ 7746-2015 "Трансформаторы тока. Общие технические условия".

Мощность 2.5 ВА: расчёт и подбор нагрузки

Номинальная мощность 2.5 ВА (Вольт-Ампер) характеризует максимальную полную мощность, которую может отдать вторичная обмотка трансформатора в нагрузку (подключенные измерительные приборы, реле) без превышения допустимых погрешностей. Эта величина определяет суммарное сопротивление всех подключенных устройств во вторичной цепи (проводов, амперметров, счётчиков, обмоток реле).

Для правильной работы трансформатора и обеспечения заявленного класса точности необходимо, чтобы фактическая нагрузка вторичной цепи не превышала 2.5 ВА. При расчёте нагрузки учитывается сопротивление измерительных приборов, переходное сопротивление контактов и сопротивление соединительных проводов. Превышение нагрузки приводит к увеличению погрешности и может вызвать перегрев трансформатора.

Конструктивные особенности

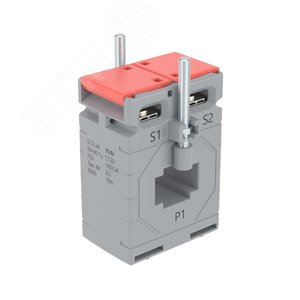

Трансформатор тока СТ20 выполнен в литом корпусе из эпоксидного компаунда, что обеспечивает высокую механическую прочность, устойчивость к вибрациям и отличные изоляционные свойства. Первичная обмотка, как правило, представляет собой шинный или стержневой вывод. Вторичная обмотка имеет клеммную колодку для безопасного подключения измерительных цепей.

Конструкция обеспечивает удобный монтаж на DIN-рейку или плоскую поверхность. Магнитопровод изготавливается из холоднокатаной электротехнической стали с высокой магнитной проницаемостью, что минимизирует потери на гистерезис и вихревые токи. Для защиты от перенапряжений во вторичной цепи предусмотрена возможность её заземления.

Области применения

Требования к монтажу и эксплуатации

Монтаж и эксплуатация трансформатора должны осуществляться в соответствии с Правилами устройства электроустановок (ПУЭ) и инструкцией завода-изготовителя. При установке необходимо обеспечить надёжное крепление корпуса, исключающее механические напряжения. Вторичная обмотка трансформатора тока в процессе эксплуатации должна быть всегда замкнута на нагрузку или закорочена. Работа с разомкнутой вторичной цепью запрещена, так как приводит к возникновению высокого напряжения, опасного для жизни персонала и приводящего к пробою изоляции и выходу трансформатора из строя.

При подключении измерительных приборов сечение и длина соединительных проводов должны быть подобраны таким образом, чтобы полное сопротивление вторичной цепи не превышало номинальной нагрузки 2.5 ВА. Рекомендуется использовать медные провода сечением не менее 2.5 мм². Перед вводом в эксплуатацию необходимо провести испытания изоляции мегаомметром.

Нормативная и техническая документация

Трансформатор тока СТ20 300/5А разработан и изготавливается в соответствии с требованиями следующих основных нормативных документов:

Гарантии и срок службы

Средний срок службы трансформатора тока СТ20 при соблюдении условий эксплуатации, транспортировки и хранения составляет не менее 25 лет. Гарантийный срок эксплуатации устанавливается производителем и обычно составляет 3-5 лет с даты ввода в эксплуатацию, но не более 5 лет с момента отгрузки с завода-изготовителя. Гарантия распространяется на соответствие параметров изделия заявленным техническим характеристикам при условии соблюдения правил монтажа и эксплуатации.

Трансформатор тока СТ20 300/5А класса точности 0.5, мощностью 2.5 ВА – это оптимальное решение для организации точного и надёжного учёта электроэнергии в трехфазных сетях напряжением до 660В. Его технические характеристики полностью соответствуют современным требованиям энергоснабжающих организаций и обеспечивают длительную безотказную работу в составе измерительных комплексов.
