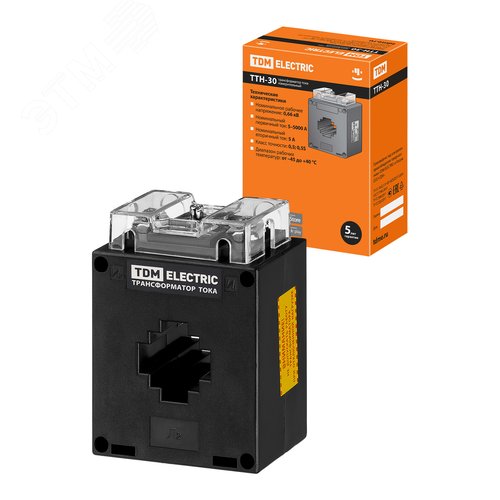

Трансформатор тока измерительный ТТН 30/200/5- 5VA/0,5-Р TDM

Трансформатор тока измерительный ТТН 30/200/5- 5VA/0,5-Р TDM

Трансформатор тока ТТН 30/200/5- 5VA/0,5-Р от производителя TDM Electric предназначен для безопасного измерения переменного тока в цепях высокого напряжения и передачи измерительного сигнала на подключенные устройства учета, контроля и защиты. Его основная функция – гальваническая развязка (изоляция) первичной силовой цепи от вторичных цепей измерительных приборов, что обеспечивает безопасность обслуживающего персонала и корректную работу оборудования.

Назначение и область применения

Трансформатор используется для преобразования первичного тока до стандартного вторичного значения (1А или 5А), удобного для измерения стандартными приборами. Он находит широкое применение в:

• Коммерческом и техническом учете электроэнергии в сетях 0,4 кВ.
• Цепях релейной защиты и автоматики.
• Системах автоматизированного контроля, управления и сбора данных (АСКУЭ, SCADA).
• В качестве датчика тока в различных электроустановках.

Конструктивные особенности и исполнение

Модель ТТН 30/200/5 представляет собой трансформатор тока проходного типа (шинного) в литом корпусе из негорючего термореактивного материала. Конструкция обеспечивает высокую механическую прочность, устойчивость к воздействию окружающей среды и отличные изоляционные свойства. Крепление осуществляется с помощью штатного отверстия под болт. Через окно трансформатора пропускается шина или кабель первичной цепи.

Основные технические характеристики

• Номинальное напряжение: 0.66 кВ.
• Номинальный первичный ток (I1н): 200 А. Трансформатор имеет комбинированный первичный номинальный ток: 30 А / 200 А, что позволяет использовать его в цепях с разным уровнем нагрузки.
• Номинальный вторичный ток (I2н): 5 А.
• Коэффициент трансформации: 30/5 А или 200/5 А в зависимости от подключения первичной обмотки.
• Номинальная вторичная нагрузка (мощность): 5 ВА. Это максимальная полная мощность, которую можно подключить к вторичной обмотке без превышения класса точности.
• Класс точности: 0.5. Класс указывает на допустимую погрешность трансформатора в процентах от измеряемой величины в пределах рабочих условий. Класс 0.5 обеспечивает высокую точность измерений, необходимую для коммерческого учета электроэнергии. Буква "Р" в обозначении указывает на предназначение для работы в цепях релейной защиты.
• Допустимые условия эксплуатации: Работа в диапазоне температур от -45°C до +50°C, на высоте до 1000 метров над уровнем моря.

Маркировка и стандартизация

Изготовление, испытания и технические требования к трансформаторам тока регламентированы межгосударственными и национальными стандартами. Маркировка и параметры соответствуют следующим документам:

• ГОСТ 7746-2015 "Трансформаторы тока. Общие технические условия". Это основной стандарт, определяющий классификацию, общие требования, условия испытаний, маркировку и гарантии. Ознакомиться с актуальной версией можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на информационных порталах, таких как Техэксперт.
• ГОСТ Р МЭК 61869-2-2015 "Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока". Этот стандарт гармонизирован с международными нормами и устанавливает дополнительные требования к трансформаторам тока для измерений и защиты.
• Требования к установке и эксплуатации в электроустановках определяются Правилами устройства электроустановок (ПУЭ), актуальная редакция которых доступна для ознакомления на специализированных ресурсах.

Подключение и монтаж

Монтаж и ввод в эксплуатацию должны производиться квалифицированным электротехническим персоналом в соответствии с проектной документацией, ПУЭ и инструкцией завода-изготовителя. Крайне важно обеспечить надежное соединение первичной шины, правильную полярность при подключении вторичных цепей (маркировка "Л1", "Л2" - первичная обмотка; "И1", "И2" - вторичная обмотка), а также обязательное заземление одного из выводов вторичной обмотки для безопасности. Недопустима работа трансформатора тока с разомкнутой вторичной обмоткой.

Преимущества модели ТТН 30/200/5- 5VA/0,5-Р

• Двойной номинал первичного тока (30/200 А) повышает гибкость применения.
• Высокий класс точности 0.5 для достоверного коммерческого учета.
• Надежная литая изоляция, обеспечивающая длительный срок службы и стойкость к внешним воздействиям.
• Соответствие ГОСТ, что гарантирует надежность и безопасность.
• Универсальность – может использоваться как для измерений, так и в цепях релейной защиты (обозначение "Р").

Перед выбором и применением данного трансформатора тока необходимо свериться с проектной документацией и убедиться в соответствии его параметров (номинальный ток, класс точности, нагрузка) конкретным условиям эксплуатации и требованиям системы учета или защиты.
