Кабель-канал 30x25

Кабель-канал 30x25 (РКК-30х25)

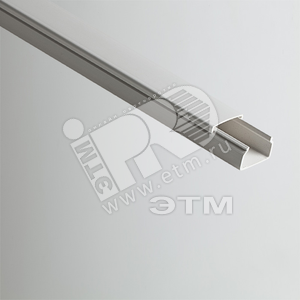

Кабель-канал 30x25 (РКК-30х25) представляет собой специализированный электротехнический короб, предназначенный для систематизации, прокладки и защиты кабелей и проводов различного назначения. Данная модель с типоразмером 30 мм в ширину и 25 мм в высоту оптимально подходит для организации открытой электропроводки в жилых, коммерческих, офисных и промышленных помещениях. Изделие обеспечивает безопасную эксплуатацию кабельных линий, защищает их от механических повреждений, пыли, влаги и других внешних воздействий, а также поддерживает эстетичный вид помещения, скрывая провода.

Конструктивные особенности и материалы

Кабель-канал РКК-30х25 состоит из двух основных элементов: основания (лотка), которое монтируется на поверхность, и съемной лицевой крышки, обеспечивающей легкий доступ к кабелям для их монтажа, обслуживания или добавления новых линий. Конструкция крышки предусматривает надежные замковые соединения, обеспечивающие плотную фиксацию на основании без зазоров.

Изготовлен кабель-канал из высококачественного самозатухающего ПВХ (поливинилхлорида), который характеризуется:

• Устойчивостью к ультрафиолетовому излучению: не выцветает и не теряет своих свойств под воздействием солнечного света.
• Диэлектрическими свойствами: обеспечивает дополнительную защиту от поражения электрическим током.
• Механической прочностью: устойчив к ударам и деформациям.
• Невоспламеняемостью: материал соответствует требованиям пожарной безопасности.
• Химической инертностью: устойчив к воздействию масел, жиров, кислот и щелочей.
• Экологической безопасностью: не выделяет вредных веществ в процессе эксплуатации.

Область применения

Данная модель кабель-канала широко используется для монтажа слаботочных и силовых сетей. Основные сферы применения включают:

• Прокладка электрической проводки в офисных зданиях, административных центрах и бизнес-центрах.
• Организация кабельных систем в жилых квартирах, частных домах и коттеджах.
• Монтаж сетей связи, интернет-кабелей (витая пара, оптоволокно), телевизионных и телефонных линий.
• Оснащение образовательных и медицинских учреждений, объектов торговли.
• Прокладка кабельных трасс на промышленных объектах (в помещениях с нормальными условиями эксплуатации).

Белый цвет изделия является универсальным и гармонично вписывается в большинство интерьеров. Кабель-канал может монтироваться на любые типы поверхностей: бетон, кирпич, гипсокартон, дерево.

Технические характеристики

• Типоразмер (ШxВ): 30 x 25 мм.
• Толщина стенки: ~1.0 мм (может незначительно варьироваться в зависимости от производителя).
• Стандартная длина: 2.0 метра.
• Материал: ПВХ (поливинилхлорид).
• Цвет: Белый (RAL 9016).
• Степень защиты: IP40 (защита от попадания твердых предметов размером более 1 мм).
• Рабочий температурный диапазон: от -25°C до +60°C.

Монтаж и эксплуатация

Монтаж кабель-канала РКК-30х25 не требует специальных навыков и осуществляется в несколько этапов:

1. Подготовка трассы: Разметка линии прокладки кабель-канала на поверхности стены или потолка.
2. Монтаж основания: Основание крепится к поверхности с помощью дюбель-гвоздей, шурупов или жидких гвоздей (в зависимости от материала поверхности). Шаг крепления рекомендуется не более 50 см.
3. Укладка кабелей: В установленное основание укладываются кабели и провода. Не рекомендуется заполнять кабель-канал более чем на 50% от его внутреннего объема для обеспечения нормального теплоотвода и удобства дальнейшего обслуживания.
4. Закрытие крышки: Защелкивание лицевой крышки на основании до характерного щелчка.

Для обеспечения поворотов, разветвлений и соединений трассы используются дополнительные аксессуары: внутренние и внешние углы, тройники, заглушки и стыковочные элементы, которые позволяют создать аккуратную и законченную кабельную систему.

Соответствие стандартам и нормам

Производство и параметры кабель-каналов регламентируются рядом национальных и международных стандартов, обеспечивающих их безопасность и надежность. Основные документы включают:

• ГОСТ 31565-2012 (МЭК 61084-1-1991): "Системы кабельных каналов и коробов для электрических установок. Общие требования". Этот стандарт устанавливает общие технические условия на кабельные каналы, включая требования к конструкции, материалам, механической и электрической прочности, а также методы испытаний. С актуальной информацией о стандарте можно ознакомиться на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Правила устройства электроустановок (ПУЭ): В данных правилах, являющихся основным руководящим документом для электромонтажа в России, содержатся требования к видам электропроводок, в том числе и к открытой проводке, для которой применяются кабель-каналы. Рекомендуется сверяться с актуальной редакцией ПУЭ.
• Своды правил (СП): Например, СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа" содержат указания по применению кабеленесущих систем.
• Требования пожарной безопасности: Материал кабель-канала должен соответствовать Федеральному закону № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". Информацию о классификации строительных материалов по пожарной опасности можно найти на ресурсах, посвященных МЧС России.

Преимущества кабель-канала РКК-30х25

• Универсальность: Подходит для прокладки как силовых, так и слаботочных кабелей.
• Легкость монтажа и обслуживания: Съемная крышка обеспечивает простой и быстрый доступ к кабельной системе.
• Эстетичность: Аккуратный внешний вид, позволяющий скрыть провода.
• Безопасность: Защита кабелей от повреждений и изоляция их от внешней среды.
• Долговечность: Устойчивость ПВХ к старению и воздействию окружающей среды обеспечивает длительный срок службы.
• Доступность комплектующих: Широкая номенклатура дополнительных элементов (углы, тройники, заглушки) для монтажа сложных трасс.

Использование кабель-канала 30x25 (РКК-30х25) является современным, безопасным и организованным решением для прокладки инженерных сетей любого объекта, полностью соответствующим действующим нормам и стандартам.
