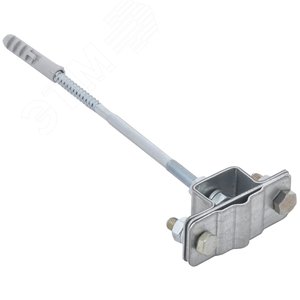

Держатель полоса/пруток 25-40 мм/6-10 мм для бетонного фасада оцинкованная сталь

Держатель полоса/пруток 25-40 мм/6-10 мм для бетонного фасада из оцинкованной стали

Специализированный монтажный элемент, предназначенный для надежного и долговечного крепления декоративных, защитных или функциональных металлических конструкций (полос, прутков, реек) к бетонным фасадам зданий и сооружений. Изделие представляет собой кронштейн из высококачественной конструкционной стали с цинковым покрытием, обеспечивающим эффективную защиту от коррозии в атмосферных условиях.

Назначение и область применения

Держатель используется в сфере строительства и фасадных работ для фиксации элементов из полосового металла сечением от 25 до 40 мм или круглого прутка диаметром от 6 до 10 мм. Основная сфера применения – крепление:

• Декоративных металлических элементов навесных вентилируемых фасадов.
• Ограждений, поручней и защитных экранов на бетонных парапетах и стенах.
• Кронштейнов для наружного освещения, видеокамер или малогабаритного оборудования.
• Каркасов для вертикального озеленения или рекламных конструкций.

Конструкция держателя оптимизирована для работы с бетонными основаниями (монолит, сборные плиты) и предполагает крепление с помощью анкерной техники.

Конструктивные особенности и материалы

Материал основания: Сталь углеродистая конструкционная, обладающая высокой механической прочностью и несущей способностью. Защитное покрытие: Цинковое покрытие, нанесенное методом горячего или термодиффузионного цинкования, что гарантирует устойчивость к ржавчине и агрессивным компонентам атмосферы (согласно требованиям к защите от коррозии). Толщина покрытия соответствует классу атмосферостойкости. Конструкция: Изделие состоит из двух ключевых частей:

1. Базовая пластина (пятка): Имеет предварительно просверленные монтажные отверстия для анкеров. Форма и толщина пластины обеспечивают устойчивость и равномерное распределение нагрузки на основание.
2. Зажимной хомут или кронштейн: Предназначен для фиксации полосы или прутка. Может иметь регулируемую конструкцию (например, с применением стяжного болта) или быть жестко заданного размера, что обеспечивает простой и быстрый монтаж удерживаемого элемента.

Резьбовые соединения: Все болты, гайки и шайбы, входящие в комплект (при наличии), также имеют антикоррозионное покрытие.

Технические характеристики

Диапазон удерживаемых профилей:

• Полоса стальная: ширина 25-40 мм, толщина до 5-6 мм.
• Пруток круглый: диаметр 6-10 мм.

Габаритные размеры держателя: Определяются конкретной моделью и типоразмером. Толщина металла: От 2.5 мм и выше, в зависимости от расчетной нагрузки. Тип и диаметр монтажных отверстий: Под стандартные анкерные болты (часто М8, М10). Расчетная нагрузка: Несущая способность определяется проектом и должна рассчитываться с учетом ветровых, снеговых и эксплуатационных нагрузок, действующих на конкретном объекте.

Преимущества использования

Коррозионная стойкость: Оцинкованная сталь обеспечивает длительный срок службы без потери прочности в условиях улицы. Универсальность: Возможность работы с двумя типами профилей (полоса и пруток) в широком диапазоне размеров. Надежность крепления: Жесткая фиксация как к бетону, так и к удерживаемому элементу, предотвращающая смещение и вибрацию. Простота монтажа: Конструкция позволяет быстро установить и закрепить элемент без применения сложного оборудования. Долговечность: Сочетание прочной стали и цинкового покрытия гарантирует многолетнюю эксплуатацию.

Нормативная документация и стандарты

Производство, технические требования и методы испытаний подобных металлических изделий для строительства регулируются рядом государственных стандартов и технических регламентов. При выборе, проектировании и монтаже необходимо руководствоваться следующей нормативной базой (актуальные версии документов следует проверять на официальных ресурсах):

• ГОСТ 14918-80 (или актуализированный межгосударственный стандарт) - "Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия". Определяет требования к самому материалу с цинковым покрытием. Ознакомиться с областью применения можно на портале Консорциума "Кодекс" или Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ 9.307-89 (или его актуальная редакция) - "Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля". Регламентирует качество цинкования.
• СП 43.13330.2012 (актуализированная редакция СНиП 2.09.03-85) - "Сооружения промышленных предприятий". Содержит разделы по проектированию и расчету конструкций, крепящихся к стенам.
• СП 20.13330.2016 "Нагрузки и воздействия" - ключевой документ для определения ветровых, снеговых и других нагрузок на фасадные конструкции.
• Технический регламент Таможенного союза ТР ТС 014/2011 "Безопасность автомобильных дорог". Может быть применим в части требований к прочности и надежности наружных ограждений и элементов, хотя напрямую не регулирует держатели.
• ГОСТ Р 58172-2018 "Конструкции фасадные вентилируемые. Общие технические условия" - устанавливает общие требования к элементам подконструкций навесных фасадов.

Важно: Окончательный выбор типоразмера, количества и схемы расстановки держателей должен осуществляться на основе проектных расчетов, выполненных квалифицированными специалистами в соответствии с действующими строительными нормами и условиями конкретного объекта.

Инструкция по монтажу (общие принципы)

1. Подготовка основания: Поверхность бетона в месте установки должна быть очищена от пыли, грязи и непрочных слоев. Разметка выполняется согласно проектной документации.
2. Крепление держателя к стене: Через отверстия в базовой пластине к бетонному основанию с помощью соответствующего анкерного крепежа (химический анкер, распорный анкер и т.д.). Тип анкера выбирается исходя из нагрузки и состояния бетона.
3. Установка полосы/прутка: Профиль вставляется в зажимную часть держателя.
4. Фиксация элемента: Затяжка стяжного болта (или иного фиксирующего элемента) для надежного закрепления полосы/прутка в держателе. Затяжка должна быть равномерной, без перекосов.
5. Контроль качества: Проверка надежности всех соединений, отсутствия люфтов, соответствия геометрии проектному положению.

Гарантии и хранение

Изделие поставляется в технически исправном состоянии и соответствует заявленным техническим параметрам. Гарантийный срок эксплуатации устанавливается производителем и указывается в паспорте на изделие. Хранить держатели следует в сухом, проветриваемом помещении, защищенном от агрессивных веществ.
