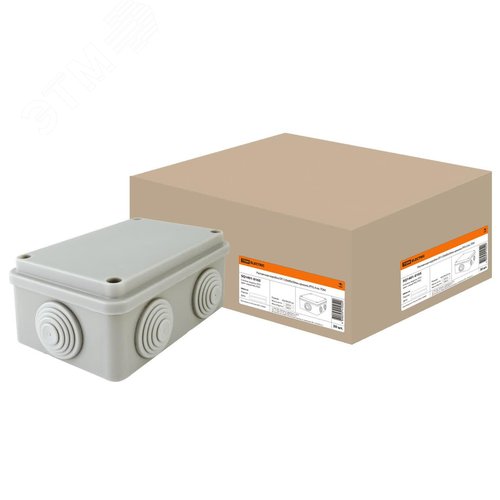

Распаячная коробка ОП 120х80х50мм крышка IP55 6 вх. TDM

Артикул: SQ1401-0105
Бренд: TDM ELECTRIC
123.6 руб.
В наличии 22 шт
Срок поставки: 3 дн.
Срок изготовления: 30 дн.
Цена может быть не актуальной

Основные характеристики

Артикул:SQ1401-0105
Бренд:TDM ELECTRIC
Единица измерения:шт
Оснащение/комплектация: Нет (без)
Степень защиты (IP): IP55
Длина: 120 мм
Ширина: 120 мм
Глубина: 50 мм
Форма: Квадратная (-ое)

Распаячная коробка ОП 120х80х50мм IP55 с 6 вводами TDM

Распаячная (распределительная, ответвительная) коробка ОП 120х80х50 мм от бренда TDM – это надежное и универсальное решение для защиты электрических соединений, разветвления кабельных линий и организации точек коммутации в электрических сетях. Корпус изделия изготовлен из высококачественного полипропилена (ПП), обладающего отличными электроизоляционными свойствами, стойкостью к ультрафиолету, коррозии и механическим воздействиям.

Конструктивные особенности и назначение

Коробка предназначена для монтажа внутри помещений или на улице под защитой от прямого воздействия осадков. Ее основное назначение – безопасное и упорядоченное соединение проводов в электрических цепях освещения, силовых линиях, системах автоматизации и слаботочных сетях. Герметичная конструкция с шестью вводами позволяет заводить кабели разного сечения и надежно изолировать места скруток, клеммных соединений или пайки.

Модель имеет классическую прямоугольную форму с габаритными размерами 120x80x50 мм, что обеспечивает достаточный внутренний объем для удобного размещения и укладки соединений. В базовой комплектации коробка оснащена перфорированными заглушками для ввода кабелей, которые легко выламываются под нужный диаметр. Для крепления к различным поверхностям (стенам, потолку, опорам) на корпусе предусмотрены монтажные отверстия с заглушками.

Степень защиты IP55

Крышка коробки снабжена уплотнительной резинкой по периметру и надежными защелками, что обеспечивает степень защиты оболочки IP55. Данная классификация регламентируется международным стандартом IEC 60529 (в России – ГОСТ 14254-2015 "Степени защиты, обеспечиваемые оболочками").

  • Первая цифра "5": Защита от проникновения пыли. Пыль может проникать в незначительных количествах, но это не нарушает работу оборудования.
  • Вторая цифра "5": Защита от струй воды. Защита от водяных струй, падающих с любого направления. Попадание воды внутрь корпуса не должно наносить ущерб.

Таким образом, коробка надежно защищает внутренние соединения от пыли и мощных струй воды, что позволяет использовать ее в условиях повышенной влажности и запыленности, на открытом воздухе под навесами, в производственных цехах, гаражах, подсобных помещениях.

Технические характеристики

  • Тип корпуса: ОП (Ответвительная Прямоугольная).
  • Материал корпуса: Полипропилен (ПП), самозатухающий.
  • Габариты (ДxШxВ): 120 x 80 x 50 мм.
  • Количество вводов: 6 (шесть).
  • Степень защиты: IP55.
  • Цвет: Серый (RAL 7035).
  • Рабочая температура: Стандартный диапазон для ПП, обычно от -25°C до +60°C.
  • Класс пожарной безопасности: Корпус из нераспространяющего горение материала.

Область применения

Коробка предназначена для применения в электрических установках до 1000 В. Она идеально подходит для:

  • Разветвления кабельных линий в системах уличного и архитектурного освещения.
  • Организации соединений в системах автоматического полива, видеонаблюдения, охранно-пожарной сигнализации.
  • Монтажа электрической проводки в подсобных помещениях, на балконах, в подвалах.
  • Ремонта и восстановления поврежденных участков кабельной трассы.
  • Создания коммутационных узлов в щитовом хозяйстве.

Нормативная документация и стандарты

Производство и применение распаячных коробок в Российской Федерации регулируется рядом стандартов и правил:

  • ГОСТ 14254-2015 (IEC 60529:2013) "Степени защиты, обеспечиваемые оболочками (Код IP)". Определяет требования к маркировке и испытаниям на соответствие степени защиты IP. Актуальную текстовую версию можно найти на официальном сайте Росстандарта или на портале нормативных документов.
  • Правила устройства электроустановок (ПУЭ), действующие издания. Главы 2.1, 5.4 и другие регламентируют требования к монтажу, изоляции и защите распределительных коробок. С текстом можно ознакомиться на специализированных информационных порталах, посвященных электротехнике.
  • Стандарты серии ГОСТ Р МЭК 60670 на коробки и корпуса для электрических устройств стационарной установки. Они устанавливают общие требования к конструкции, механической прочности и безопасности.
  • Технические регламенты Таможенного союза: ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Монтаж и эксплуатация

Перед началом монтажа необходимо убедиться в соответствии коробки условиям эксплуатации. Монтаж должен проводиться на обесточенных линиях квалифицированным персоналом. Кабельные вводы подготавливаются путем аккуратного удаления заглушек под диаметр кабеля с помощью инструмента. Для обеспечения герметичности рекомендуется использовать кабельные сальники или уплотнительные манжеты (часто не входят в комплект). После размещения и соединения проводов внутри корпуса, крышка должна быть плотно и равномерно закрыта, чтобы уплотнитель обеспечил заявленную степень защиты IP55.

Регулярный визуальный осмотр корпуса на целостность и отсутствие механических повреждений является залогом долговечной и безопасной эксплуатации. Распаячная коробка TDM ОП 120х80х50мм – это простое, эффективное и соответствующее современным стандартам решение для организации электромонтажа в различных условиях.

Оснащение/комплектация: Нет (без)
Степень защиты (IP): IP55
Длина: 120 мм
Ширина: 120 мм
Глубина: 50 мм
Форма: Квадратная (-ое)
Способ монтажа: Универсальный (-ая)
Материал: Пластик
Не содержит (без) галогенов: Да
Для трубы диаметром: 25 мм
Ввод с тыльной стороны: Нет
Подходит для сборок (наборный): Да
Количество вводов: 6
Тип ввода в корпус: Преднамечен. выбиваем. (штампов.-высечное) отверстие
Защитное покрытие поверхности: Необработанная
Цвет: Серый
Крышка: Нет (без)
Крепление крышки: Защелкивание
Пломбируемый (-ая): Нет
Номин. напряжение изоляции Ui: 230 В
С экранированием: Нет
Устойчивый к атмосферным воздействиям: Нет
Взрывобезопасное исполнение: Нет
Для взрывоопасной зоны по газу (Ex): Нет (без)
Рабочая температура: -25...40 °C
