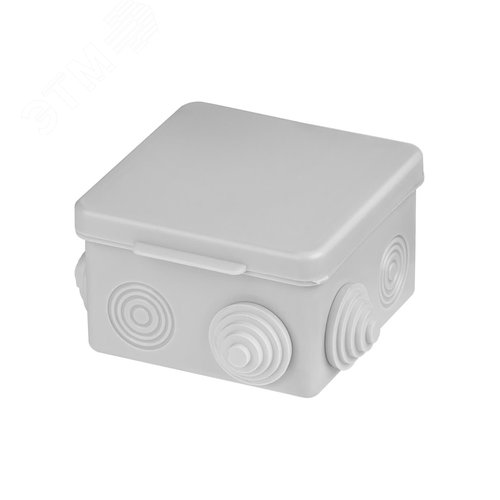

Распаячная (ответвительная, монтажная) коробка ОП 80х80х50 мм представляет собой надежный и герметичный корпус, предназначенный для защиты электрических соединений, разветвления кабельных линий и размещения слаботочного оборудования в условиях воздействия пыли и влаги. Благодаря компактным размерам (80x80x50 мм) и универсальной конструкции, коробка широко применяется в системах электроснабжения, автоматизации, освещения и связи как внутри помещений, так и снаружи.

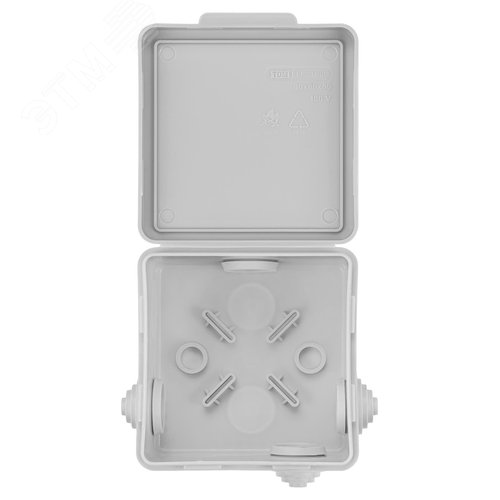

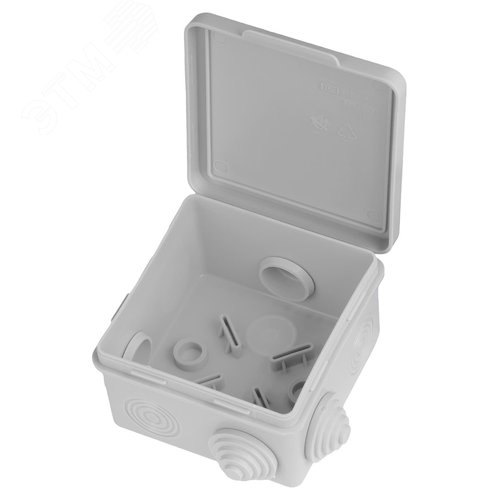

Корпус изделия изготовлен из высококачественного термостойкого и самозатухающего пластика (полипропилена или аналогичного), что обеспечивает устойчивость к ультрафиолету, коррозии и перепадам температур в диапазоне, характерном для климатического исполнения УХЛ. Конструкция состоит из двух основных частей: основания (лотка) с монтажными площадками и уплотнительными пазами, и плотно прилегающей крышки. Герметичность соединения обеспечивается резиновым или силиконовым уплотнительным кольцом по периметру. Для крепления крышки используются винты с защитой от несанкционированного доступа.
Ключевой характеристикой коробки является степень защиты оболочки IP54 (Ingress Protection), регламентируемая международным стандартом МЭК 60529 (в России — ГОСТ 14254-2015 "Степени защиты, обеспечиваемые оболочками (Код IP)").
Расшифровка IP54:
- Цифра «5» — защита от проникновения пыли. Пыль может проникать внутрь в незначительных количествах, но это не нарушает работу оборудования.
- Цифра «4» — защита от водяных брызг, падающих с любого направления. Коробка устойчива к атмосферным осадкам и конденсации.
Такая защита позволяет использовать коробку в умеренно загрязненных промышленных средах, под навесами, в неотапливаемых технических помещениях, на фасадах зданий и в других местах, где возможно попадание пыли и капель воды. Для сред с прямым воздействием струй воды (мойка, постоянный дождь) рекомендуется коробка со степенью защиты не ниже IP65.

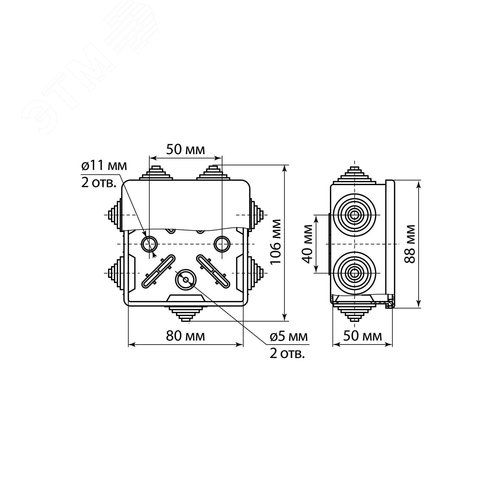

- Габаритные размеры (ДxШxВ): 80 x 80 x 50 мм.

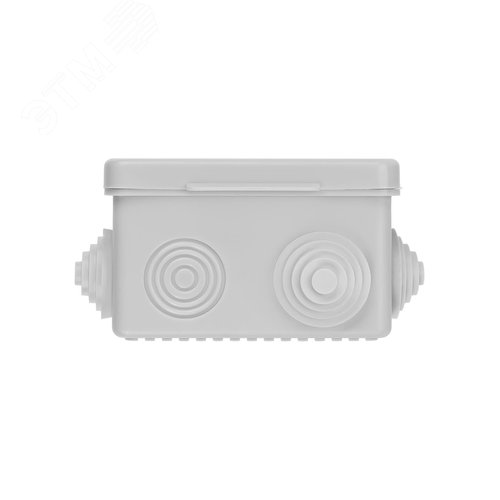

- Количество кабельных вводов: 7 отверстий с резьбой (обычно метрическая резьба М16, М20 или комбинация).
- Материал: Ударопрочный пластик, стойкий к УФ-излучению.
- Цвет: Белый (RAL 9016), серый (RAL 7035) или черный, в зависимости от партии.
- Температурный диапазон эксплуатации: от -25°C до +60°C (уточняйте в технической документации производителя).

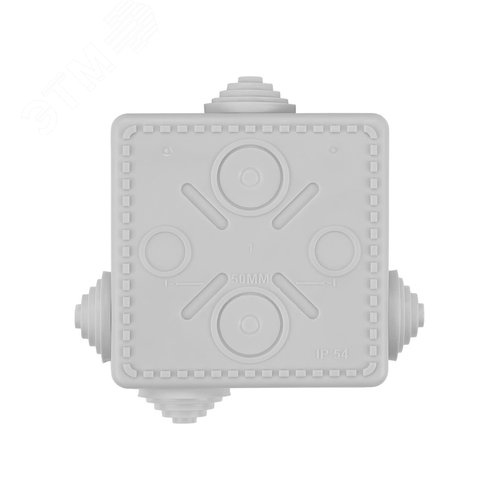

- Способ монтажа: Навесной (с отверстиями на задней стенке основания) или устанавливаемый на DIN-рейку (в зависимости от модификации).
- Внутренний объем: Достаточен для размещения клеммных колодок, разветвлений проводов или компактных устройств.
- Электромонтаж: Соединение и разветвление силовых и осветительных цепей в жилых, коммерческих и промышленных зданиях.
- Автоматизация и КИП: Установка датчиков, контроллеров, модулей ввода-вывода в системах «Умный дом» и АСУ ТП.
- Слаботочные системы: Коммутация линий связи, видеонаблюдения (CCTV), СКУД, домофонии, локальных сетей (LAN).
- Уличное освещение: Защита соединений кабелей в контурах уличного и ландшафтного освещения.
- Распределительные сети: Организация точек доступа и ответвлений в кабельных инфраструктурах.
При выборе и монтаже распаячных коробок необходимо руководствоваться действующими правилами и стандартами:
- «Правила устройства электроустановок» (ПУЭ) — регламентируют требования к устройству электропроводок, выбору и установке электрооборудования.
- ГОСТ Р 50827.1-2009 (МЭК 62208:2002) "Коробки для электрических аппаратов, устанавливаемые в стационарные электрические установки. Общие требования и методы испытаний".
- ГОСТ 14254-2015 "Степени защиты, обеспечиваемые оболочками (Код IP)".
- СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа".
Актуальные тексты данных документов можно найти на официальных ресурсах, таких как:
- Федеральное агентство по техническому регулированию и метрологии (Росстандарт) — rst.gov.ru (раздел технических регламентов и национальных стандартов).
- Информационно-правовые порталы, обеспечивающие доступ к нормативным правовым актам в сфере технического регулирования.
- Официальные сайты разработчиков стандартов, таких как Международная электротехническая комиссия (IEC) — iec.ch.
Перед началом монтажа убедитесь в целостности корпуса и уплотнителя. Кабельные вводы должны быть оборудованы соответствующими сальниками (гермовводами), обеспечивающими сохранение степени защиты IP54 после прокладки кабеля. Внутри коробки соединения рекомендуется выполнять с помощью изолированных клеммных колодок, гильз или пайки с последующей изоляцией. Затяжка винтов крышки должна быть равномерной для обеспечения равномерного прижима уплотнения. Монтаж и обслуживание должны производиться при отключенном электропитании. Регулярный визуальный осмотр (не реже 1 раза в год) рекомендуется для проверки состояния уплотнений и отсутствия механических повреждений.
- Оптимальное соотношение размера и количества вводов (7 шт.) для большинства типовых задач.
- Надежная защита от пыли и влаги (IP54), расширяющая сферу применения.
- Удобство монтажа и обслуживания благодаря продуманной конструкции и съемной крышке.
- Химическая и коррозионная стойкость материала корпуса.
- Универсальность применения в различных отраслях электротехники и слаботочных системах.
- Соответствие основным требованиям отечественных и международных стандартов безопасности.
Данное описание является технически ориентированным и предназначено для ознакомления с продуктом. Для получения детальных спецификаций, чертежей и условий применения конкретной модификации коробки обращайтесь к официальной технической документации производителя.
