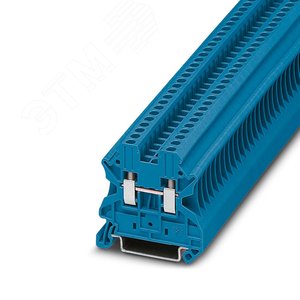

Проходные клеммы КНВ 2,5-2-С

Проходные клеммы КНВ 2,5-2-С: Надежное и безопасное соединение проводов

Проходные клеммы серии КНВ 2,5-2-С представляют собой современное и надежное решение для организации электрических соединений, разветвления цепей и подключения оборудования в распределительных щитах и устройствах. Данный тип клеммников широко применяется в электротехнических установках, системах автоматизации, энергоснабжения и управления.

Конструктивные особенности и технические характеристики

Клемма проходная КНВ 2,5-2-С имеет компактный корпус из самозатухающего полиамида (PA66), обладающего высокой механической прочностью, стойкостью к воздействию агрессивных сред и отличными диэлектрическими свойствами. Конструкция предусматривает два независимых проходных соединения, что позволяет осуществлять коммутацию и разветвление цепей без разрыва магистрального проводника.

Ключевые параметры:

• Номинальное сечение подключаемого провода: до 2,5 мм².
• Номинальный ток: До 24 А.
• Номинальное напряжение: До 400 В.
• Класс защиты: IP20.
• Температурный диапазон эксплуатации: от -35°C до +100°C.
• Тип зажима: Винтовой, обеспечивающий надежный, виброустойчивый контакт.
• Цветовая маркировка: Серый корпус.

Область применения

Клеммы КНВ 2,5-2-С предназначены для монтажа на DIN-рейку (TS35) и используются в различных отраслях промышленности и энергетики. Основные сферы применения включают:

• Монтаж распределительных щитов (ГРЩ, ВРУ, ЩА, ЩО, ЩК).
• Сборку шкафов управления и автоматики.
• Организацию цепей в системах освещения, сигнализации и связи.
• Подключение измерительных приборов, устройств релейной защиты и другого электрооборудования.

Преимущества использования

Использование проходных клемм КНВ 2,5-2-С обеспечивает ряд значительных преимуществ по сравнению с традиционными способами соединения (пайка, скрутка):

• Повышенная безопасность: Изолированный корпус предотвращает случайное прикосновение к токоведущим частям и короткое замыкание.
• Надежность контакта: Винтовой зажим с прижимной пластиной гарантирует стабильное соединение без потерь, устойчивое к вибрациям.
• Удобство монтажа и обслуживания: Прозрачная или полупрозрачная крышка (в зависимости от модификации) позволяет визуально контролировать состояние контакта. Быстрый монтаж на DIN-рейку и удобная маркировка с помощью бирок упрощают сборку и идентификацию цепей.
• Универсальность: Возможность подключения как одножильных, так и многожильных проводов с наконечником или без.
• Стандартизация: Изделие соответствует основным требованиям международных и национальных стандартов.

Нормативная документация и стандарты

Производство и технические характеристики клеммных соединений регламентируются рядом стандартов, обеспечивающих их безопасность и надежность. При выборе и применении клемм КНВ 2,5-2-С рекомендуется руководствоваться следующими документами:

• ГОСТ Р МЭК 60947-7-1-2016 "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательные аппараты. Клеммные колодки для медных проводников". Этот стандарт устанавливает требования к клеммным колодкам для соединения медных проводников. Актуальный текст можно найти на ресурсе Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Правила устройства электроустановок (ПУЭ) – основной документ, определяющий требования к устройству электроустановок, включая выбор и монтаж коммутационных аппаратов и соединений. Актуальные редакции и разъяснения публикуются на специализированных порталах, например, Министерства энергетики РФ.
• Международный стандарт IEC 60947-7-1 "Low-voltage switchgear and controlgear – Part 7-1: Ancillary equipment – Terminal blocks for copper conductors". С ним можно ознакомиться на информационных ресурсах International Electrotechnical Commission (IEC).
• Общие требования к электрической безопасности оборудования изложены в ГОСТ 12.2.007.0-75 "Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности".

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечной и безопасной работы клемм КНВ 2,5-2-С необходимо соблюдать следующие правила:

1. Монтаж должен производиться на обесточенном оборудовании.
2. Зачистка изоляции провода должна соответствовать длине свободного пространства в клемме (обычно около 10 мм).
3. Затяжку винтового зажима следует производить с рекомендуемым моментом, указанным в технической документации производителя, чтобы избежать повреждения жилы или ослабления контакта.
4. Запрещается превышать номинальные значения тока и напряжения, а также подключать проводники сечением, превышающим 2,5 мм².
5. Клеммники должны эксплуатироваться в условиях, соответствующих заявленному классу защиты IP20 (защита от касания пальцами и от твердых тел диаметром более 12,5 мм).

Заключение

Проходная клемма КНВ 2,5-2-С – это проверенный, безопасный и удобный компонент для построения электрических схем любой сложности. Ее применение соответствует современным стандартам электромонтажа, способствует повышению качества сборки, облегчает обслуживание и ремонт электроустановок. Соответствие требованиям ключевых национальных и международных стандартов гарантирует надежную работу в составе ответственных систем энергоснабжения и автоматизации.
