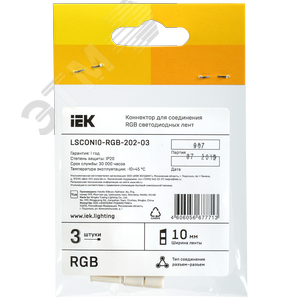

Набор из трех коннекторов типа "разъем-разъем" для RGB-лент и светодиодного оборудования представляет собой профессиональный аксессуар для создания надежных и долговечных электрических соединений. Эти соединители предназначены для быстрого и удобного монтажа без необходимости использования пайки, что значительно ускоряет процесс установки и модификации светодиодных систем. Каждый коннектор в наборе рассчитан на стандартное расстояние между контактными точками в 10 миллиметров, что соответствует большинству распространенных моделей RGB и RGBW светодиодных лент.

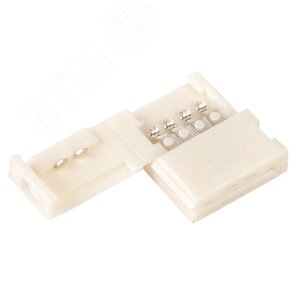

Корпус коннектора изготовлен из прочного пластика, обладающего высокими электроизоляционными свойствами и устойчивостью к нагреву. Внутри корпуса расположены четыре подпружиненных контакта из посеребренной или омедненной стали, что обеспечивает минимальное переходное сопротивление и высокую коррозионную стойкость. Конструкция предусматривает надежную фиксацию ленты за счет защелкивающегося механизма, предотвращающего самопроизвольное отсоединение. Контакты имеют позолоченное покрытие для улучшения проводимости и защиты от окисления. Коннектор является герметичным при использовании с лентой, имеющей силиконовое покрытие.
Номинальное напряжение, на которое рассчитан коннектор, составляет 12/24 В постоянного тока, что соответствует стандартам питания низковольтных светодиодных систем. Максимально допустимый ток на каждый канал (контакт) — до 3А, что позволяет подключать мощные сегменты ленты. Рабочий температурный диапазон — от -25°C до +60°C. Степень защиты IP20, что предполагает использование исключительно внутри помещений или в зонах, защищенных от прямого воздействия влаги и пыли. Класс пожарной безопасности материала корпуса — UL94 V-0 (самозатухающий пластик).
Коннекторы предназначены для последовательного или параллельного соединения отрезков RGB и RGBW светодиодных лент с плотностью 30, 60 или 120 диодов на метр. Они идеально подходят для создания угловых соединений (90 градусов), наращивания длины ленты, ремонта поврежденных участков или подключения ленты к контроллерам и усилителям сигнала. Совместимы со всеми типами лент с 4-мя контактными площадками (R, G, B, +12V). Перед применением необходимо убедиться в совпадении шага контактов (10 мм) и ширины ленты (8-12 мм).
Производство и параметры данных электроустановочных изделий регламентируются рядом международных и национальных стандартов, обеспечивающих безопасность и надежность. Основные стандарты, касающиеся безопасности электротехнических изделий: МЭК (IEC) 60529 (степени защиты оболочки), МЭК (IEC) 60050-151 (электротехническая терминология). Требования к пожарной безопасности материалов регулируются стандартом UL 94 (США). В Российской Федерации на подобные изделия распространяются положения ГОСТ Р МЭК 60598-2-1-2011 (Светильники. Частные требования. Светильники для люминесцентных ламп) в части требований к безопасности подключения, а также Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования". Актуальные тексты документов можно найти на официальных ресурсах, таких как:
Электротехнический форум: Сборник нормативных документов — содержит ссылки на актуальные редакции ПУЭ и ГОСТ.
Техэксперт: Общероссийская база нормативных документов — предоставляет доступ к полным текстам ГОСТ и технических регламентов.
Официальный сайт Международной электротехнической комиссии (IEC) — международные стандарты в области электротехники.
Официальный сайт Underwriters Laboratories (UL) — стандарты по безопасности материалов и изделий.
Перед началом работ убедитесь, что питание системы полностью отключено. Зачищать контактные площадки ленты не требуется. Откройте прозрачную защелку-крышку коннектора. Аккуратно вставьте торец светодиодной ленты так, чтобы медные контактные площадки совпали с подпружиненными ножами внутри разъема. Проследите, чтобы полярность подключения (+12V, R, G, B) соответствовала маркировке на корпусе коннектора и на ленте. Закройте крышку до характерного щелчка, обеспечивающего фиксацию. После монтажа проверьте надежность соединения, слегка потянув ленту. Не допускается механическая нагрузка на место соединения (изгиб, натяжение). Запрещается использовать коннекторы в условиях повышенной влажности (ванные комнаты, улица) без дополнительной герметизации.
Использование фирменных коннекторов обеспечивает стабильный электрический контакт, что предотвращает мерцание светодиодов и потерю мощности на участке соединения. Они существенно экономят время монтажа по сравнению с пайкой и исключают риск термического повреждения ленты. Набор из трех штук позволяет выполнить несколько точек подключения в рамках одного проекта. Гарантийный срок эксплуатации изделия при соблюдении условий хранения, монтажа и использования составляет 3 года с момента покупки. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления.
