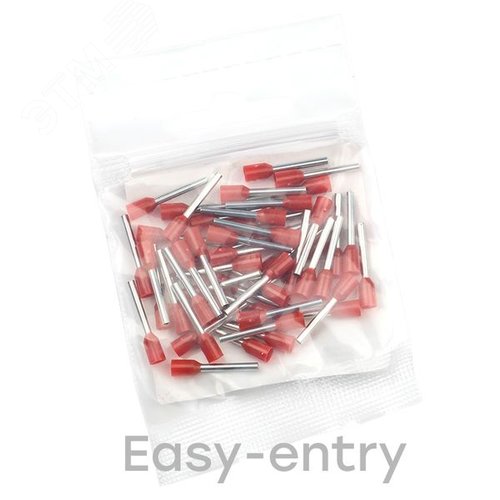

Наконечник штыревой втулочный изолированный НШвИ 1.0-12 предназначен для надежного и безопасного соединения медных и алюминиевых проводов с винтовыми зажимами в электрических устройствах и аппаратах. Изделие обеспечивает стабильный контакт, предотвращает окисление и повреждение жилы, а также значительно упрощает монтаж и демонтаж соединений.
Наконечник состоит из двух основных элементов: луженой медной гильзы и прозрачного нейлонового изолятора. Гильза имеет площадку с отверстием диаметром 4,3 мм под винт М4 и специальный контрольный вырез для визуальной проверки глубины ввода жилы. Изолятор выполняет защитную функцию, предотвращая короткое замыкание и обеспечивая электробезопасность. Конструкция соответствует требованиям ГОСТ 7386-2019 "Наконечники и гильзы кабельные".
• Сечение подключаемого провода: 1,0 мм²
• Диаметр отверстия под винт: 4,3 мм
• Посадочный размер под ключ: 6,0 мм
• Материал гильзы: луженая медь (по ГОСТ 7386-2019)
• Материал изолятора: нейлон PA66
• Цвет изолятора: прозрачный
• Температурный диапазон: от -40°C до +105°C
• Степень защиты: IP20
• Сопротивление изоляции: ≥100 МОм
• Электрическая прочность изоляции: 4 кВ/50 Гц
НШвИ 1.0-12 широко используются в электроэнергетике, машиностроении, приборостроении и бытовой электропроводке. Применяются для оконцевания проводов в:
• Распределительных щитах и боксах
• Автоматических выключателях и УЗО
• Клеммных колодках и соединительных шинах
• Промышленном оборудовании и контроллерах
• Осветительных приборах и розеточных группах
• Луженая поверхность гильзы предотвращает окисление меди
• Прозрачный изолятор позволяет контролировать правильность монтажа
• Надежная фиксация провода предотвращает его выпадение
• Устойчивость к вибрациям и механическим нагрузкам
• Соответствие требованиям ГОСТ Р 50006.3.1-2014
• Совместимость с медными и алюминиевыми проводами
• Упрощение повторного монтажа и обслуживания
Для установки наконечника требуется зачистить изоляцию провода на длину 12 мм, вставить жилу в гильзу до упора и обжать специальным инструментом (кримпером) в зоне, обозначенной контрольными кольцами. Рекомендуемое усилие обжима - 1,2-1,5 кН. При монтаже необходимо руководствоваться требованиями ПУЭ 7-го издания и СП 76.13330.2016.
Изготовление и испытания наконечников регламентированы:
• ГОСТ 7386-2019 - Наконечники и гильзы кабельные
• ПУЭ 7 - Правила устройства электроустановок
• СП 76.13330.2016 - Электротехнические устройства
• ГОСТ Р 50006.3.1-2014 - Соединения контактные
Наконечники поставляются в упаковках по 50 штук. Рекомендуется хранить в сухом помещении при температуре от -25°C до +40°C и относительной влажности не более 80%. Срок службы изделий при соблюдении условий эксплуатации - не менее 15 лет.
