Наконечник кабельный штыревой втулочный изолированный НШвИ 16.0-12 предназначен для оконцевания медных и алюминиевых проводов и кабелей с последующим подключением к различным аппаратам, распределительным устройствам и приборам через винтовые соединения. Изделие обеспечивает надежный электрический контакт, механическую прочность соединения и защиту от коррозии.

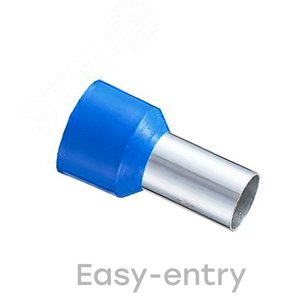

Наконечник состоит из двух основных элементов: контактной части и изолирующего фланца. Контактная часть выполнена из луженой электролитической меди марки М1 по ГОСТ 859-2001, что обеспечивает высокую электропроводность и защиту от окисления. Хвостовик имеет цилиндрическую втулку для опрессовки проводника. Изолирующий фланец изготавливается из полиамида ПА-6 серого цвета, который обладает высокими диэлектрическими свойствами, стойкостью к воздействию окружающей среды и механической прочностью. Фланец предотвращает случайное короткое замыкание и защищает место соединения от внешних воздействий.
Наконечники НШвИ нашли широкое применение в электроэнергетике, приборостроении, машиностроении и жилищно-коммунальном хозяйстве. Они используются для монтажа и подключения силовых и осветительных цепей, сборки распределительных щитов, панелей управления, станций и подстанций. Благодаря изолирующему фланцу, они особенно востребованы в местах, где требуется дополнительная защита от случайного прикосновения или короткого замыкания на соседние токоведущие части.
Перед опрессовкой необходимо зачистить изоляцию провода на длину, равную длине гильзовой части наконечника. Медный многопроволочный проводник рекомендуется обработать кварцевазелиновой пастой. Провод вставляется в гильзу до упора. Опрессовка производится специальным инструментом (пресс-клещами, гидравлическим прессом) с использованием соответствующего матричного инструмента. Рекомендуется двойное обжатие: в области жилы и в области изоляции. Выбор инструмента и матриц должен соответствовать сечению наконечника и проводится в соответствии с руководящими документами, например, РД 153-34.0-20.364-2002. После опрессовки соединение готово к подключению под винт с шайбой и гайкой.
Товар поставляется в упаковке, содержащей 50 штук наконечников НШвИ 16.0-12. Маркировка нанесена на изолирующий фланец и включает в себя тип наконечника (НШвИ) и номинальное сечение подключаемого провода (16.0). Упаковка маркируется артикулом (nhvi-16,0-12) и количеством изделий. Хранение рекомендуется в сухих помещениях, защищенных от прямого воздействия солнечных лучей и агрессивных сред.
Производство и применение наконечников НШвИ регламентируется следующими документами:
ТУ 16-705.499-2010 - Технические условия на наконечники кабельные медные луженые и нелуженые.
РД 153-34.0-20.364-2002 - Руководящий документ по монтажу соединений и ответвлений алюминиевых и медных проводов воздушных линий электропередачи.
ГОСТ 859-2001 - Медь. Марки.
ГОСТ 15150-69 - Машины, приборы и другие технические изделия. Исполнения для различных климатических районов.
Использование качественных компонентов, соответствующих стандартам, является залогом безопасности и надежности любой электроустановки.
