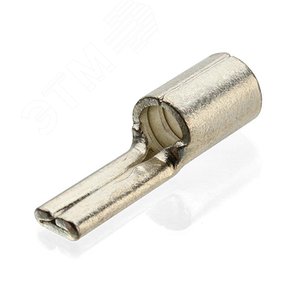

Наконечник штифтовой плоский НШП-2.5 (артикул 59121) представляет собой профессиональный электроустановочный компонент, предназначенный для надежного соединения медных и алюминиевых проводов сечением до 2.5 мм² в электрических устройствах и распределительных щитах. Изготовленный в соответствии с требованиями ГОСТ 7386-80 "Наконечники штифтовые и втулочные", данный наконечник обеспечивает максимальную площадь контакта и минимальное переходное сопротивление в соединениях.
НШП-2.5 выполнен из высококачественной электролитической меди марки М1, что обеспечивает отличную электропроводность и стойкость к коррозии. Конструкция наконечника включает плоскую контактную часть с отверстием диаметром 4 мм для крепления под винт и надежную обжимную гильзу. Гальваническое покрытие из оловянно-свинцового сплава предотвращает окисление контактных поверхностей и обеспечивает стабильность электрических параметров в течение всего срока службы.
• Номинальное сечение подключаемого провода: 2.5 мм²
• Диаметр отверстия под крепежный элемент: 4 мм
• Материал изготовления: медь марки М1
• Тип покрытия: оловянно-свинцовое (SnPb)
• Рабочая температура: от -50°C до +105°C
• Сопротивление изоляции: не менее 100 МОм
• Электрическая прочность: 2000 В переменного тока частотой 50 Гц
НШП-2.5 широко используется в электроэнергетике, машиностроении, приборостроении и бытовой электропроводке. Наконечник применяется для оконцевания жил проводов и кабелей при монтаже электрических соединений в распределительных щитах, пультах управления, релейной защите и автоматике. Конструкция наконечника обеспечивает надежный контакт при подключении к клеммникам автоматических выключателей, УЗО, диффавтоматов и других электроустановочных изделий.
НШП-2.5 обеспечивает повышенную механическую прочность соединения, исключает перегрев контактов благодаря оптимальному распределению тока, предотвращает повреждение жил провода при затяжке винтовых соединений. Плоская контактная поверхность увеличивает площадь соприкосновения, что снижает переходное сопротивление и повышает надежность электрического контакта. Наконечник совместим со стандартными обжимными инструментами и не требует специального оборудования для монтажа.
Производство и технические характеристики наконечника НШП-2.5 регламентируются следующими документами:
• ГОСТ 7386-80 "Наконечники штифтовые и втулочные. Технические условия"
• ГОСТ Р 50043.1-2012 "Наконечники и соединители электрические медные"
• Требования ПУЭ 7-го издания "Правила устройства электроустановок"
• Международный стандарт IEC 61238-1 "Соединители для силовых кабелей"
Для обеспечения надежного соединения необходимо соблюдать технологию монтажа: зачистить изоляцию провода на длину гильзы, вставить провод в наконечник до упора, произвести обжим с помощью специального инструмента (пресс-клещей) соответствующего сечения. При монтаже рекомендуется использовать матрицы с маркировкой "2.5". Качество обжима контролируется визуально - на гильзе должны быть отчетливо видны равномерные вмятины от матриц. Эксплуатация наконечника допускается в условиях климатического исполнения УХЛ4 по ГОСТ 15150-69.
НШП-2.5 совместим со всеми типами медных и алюминиевых проводов сечением 1.5-2.5 мм², включая марки ПВ-3, ПВ1, АПВ, ПуГВ. Наконечник может использоваться в цепях переменного тока напряжением до 1000 В и постоянного тока напряжением до 1500 В. Конструкция обеспечивает надежное подключение к стандартным клеммникам с винтовым зажимом диаметром до 4 мм.
Каждая партия наконечников НШП-2.5 проходит входной контроль по следующим параметрам: соответствие геометрических размеров, качество гальванического покрытия, усилие на отрыв провода после обжима, электрическое сопротивление. Испытания проводятся в соответствии с методиками, утвержденными в ТУ 3443-007-53353614-2014. Маркировка наконечника включает информацию о сечении, производителе и дате изготовления.
Для получения подробных технических характеристик и требований к применению наконечников НШП-2.5 рекомендуется обращаться к следующим ресурсам:
• Официальный портал технического регулирования - gost.ru
• Федеральный информационный фонд стандартов - fundmetrology.ru
• Электронный фонд правовой информации - pravo.gov.ru (для ознакомления с ПУЭ)
• Межгосударственный совет по стандартизации - easc.org
НШП-2.5 сохраняет свои эксплуатационные характеристики в течение всего срока службы при условии соблюдения правил монтажа и эксплуатации. Наконечник устойчив к вибрационным нагрузкам, температурным колебаниям и воздействию промышленной атмосферы. При правильном обжиме обеспечивается неразъемное соединение, соответствующее требованиям пожарной безопасности и электробезопасности.
