Клемма СМК 222-424P проходная 4 полюса, с монтажной площадкой (0,08-4 кв мм), серая, 5 шт, REXANT

Клемма проходная СМК 222-424P 4-полюсная с монтажной площадкой REXANT

Проходная клеммная колодка СМК 222-424P от бренда REXANT — это современное и надежное решение для организации электрических соединений в распределительных щитах, шкафах управления и промышленном оборудовании. Данная 4-полюсная модель предназначена для создания сквозных разветвлений в силовых и контрольных цепях, обеспечивая безопасное и технологичное подключение проводников.

Конструктивные особенности и преимущества

Клемма обладает рядом ключевых особенностей, которые делают её незаменимой для монтажников и проектировщиков:

• Проходная конструкция: Позволяет осуществлять последовательное подключение и разрыв цепи через одну клеммную колодку, что упрощает монтаж и экономит пространство.
• Четыре полюса: Объединение четырех независимых клемм в едином компактном корпусе повышает плотность монтажа и упорядочивает коммутацию многожильных систем.
• Монтажная площадка: Наличие специализированной площадки с отверстиями под винты обеспечивает быструю, удобную и надежную фиксацию на DIN-рейку стандартного типа (TH35), что соответствует требованиям для модульного оборудования.
• Широкий диапазон сечений подключаемых проводов: Модель рассчитана на работу с проводниками сечением от 0,08 до 4 мм², что покрывает vast majority применений — от слаботочных сигнальных цепей до силовых линий.
• Серый корпус: Корпус из высококачественного полиамида серого цвета обладает высокой механической прочностью, стойкостью к воздействию распространенных химических веществ и отличными самозатухающими свойствами.
• Прозрачный зажим: Прозрачная крышка зажимного механизма позволяет визуально контролировать правильность укладки и состояние жилы провода.
• Надежный зажим: Винтовой зажим с надежной фиксацией обеспечивает стабильный и долговечный контакт, предотвращая самоотвинчивание под воздействием вибраций.
• Маркировка: На корпусе нанесена четкая маркировка для удобства идентификации цепей и полюсов при монтаже и дальнейшем обслуживании.

Область применения

Клемма СМК 222-424P находит широкое применение в различных отраслях промышленности и энергетики:

• Сборка распределительных щитов (ГРЩ, ВРУ, ЩО, ЩА) и шкафов автоматики.
• Промышленные системы управления и контроля технологическими процессами (АСУ ТП).
• Оборудование для машиностроения, станкостроения и производственных линий.
• Электромонтаж в зданиях и сооружениях, где требуется организация сложных разветвленных цепей.

Технические характеристики

• Тип клеммы: Проходная, барьерная
• Количество полюсов: 4
• Номинальное напряжение: До 400 В
• Номинальный ток: До 24 А (зависит от сечения провода и условий монтажа)
• Сечение подключаемого провода: 0,08 - 4,0 мм²
• Материал корпуса: Полиамид (PA66), серый
• Материал зажимного механизма: Металлический сплав, луженый
• Степень защиты: IP20
• Температурный диапазон: от -35°C до +100°C
• Способ монтажа: На DIN-рейку TH35
• Количество в упаковке: Блистер 5 шт.
• Код производителя: 07-6264-5

Соответствие нормативам и стандартам

Продукция REXANT разрабатывается и производится в строгом соответствии с действующими международными и национальными стандартами, регулирующими требования к электроустановочным изделиям и средствам соединения. Основные документы, регламентирующие требования к подобным устройствам, включают:

• Межгосударственный стандарт ГОСТ IEC 60947-7-1-2016 "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательные аппараты. Медные проводники для заключения под винт и без винта". Этот стандарт устанавливает требования к клеммным колодкам для медных проводников. Актуальную версию документа можно найти на официальном сайте Информационного портала по кабельно-проводниковой продукции или в фонде Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Международный стандарт IEC 60947-7-1 "Low-voltage switchgear and controlgear - Part 7-1: Ancillary equipment - Terminal blocks for copper conductors", который является базовым для разработки национальных стандартов. Соответствующую информацию можно уточнять на ресурсах, посвященных техническим нормативам.
• Требования к электробезопасности, изложенные в Правилах устройства электроустановок (ПУЭ), актуальное издание которых является обязательным для выполнения на территории РФ. Ознакомиться с текстом ПУЭ можно на специализированных отраслевых порталах.

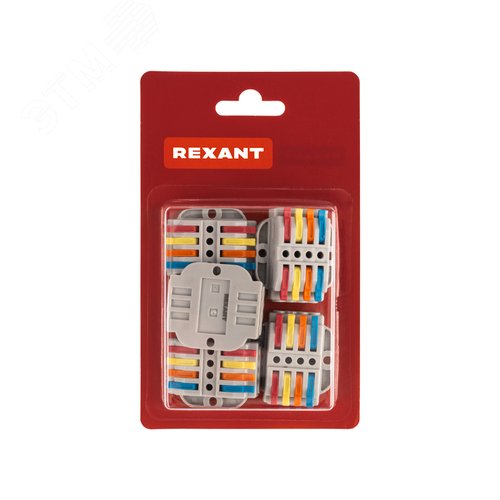

Комплектация и упаковка

Товар поставляется в индивидуальной блистерной упаковке, обеспечивающей защиту от механических повреждений и загрязнений during транспортировки и хранения. В одной упаковке содержится 5 клеммных колодок, что удобно для оптовых закупок и выполнения серийных монтажных работ.

Использование качественных клеммных соединений — это гарантия долговечности, безопасности и бесперебойной работы вашей электроустановки. Клемма СМК 222-424P от REXANT сочетает в себе проверенную конструкцию, качественные материалы и соответствие строгим стандартам.
