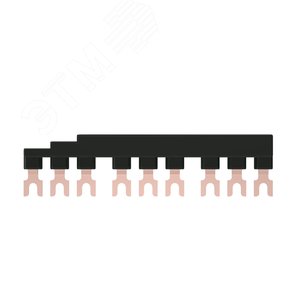

Комплект трехполосных шин 63А 3х45 мм (GV2G345) для автоматических выключателей
Комплект трехполосных сборных шин GV2G345 предназначен для параллельного соединения полюсов нескольких автоматических выключателей серии GV2, GV3, GV4 и других совместимых устройств на номинальный ток до 63А. Изделие обеспечивает надежное, компактное и безопасное распределение питания по трем фазам в электрических щитах и распределительных устройствах.
Назначение и область применения
Шины используются для создания групповых подключений в промышленных и коммерческих электроустановках. Основная функция — объединение нескольких автоматических выключателей, установленных в ряд, к общим фазным проводникам без необходимости использования множества отдельных перемычек. Это значительно упрощает монтаж, повышает эстетику и безопасность щита, обеспечивая четкое и организованное подключение.
Технические характеристики
- Тип изделия: Комплект сборных трехполосных шин.
- Номинальный ток: До 63 А.
- Количество полос: 3 (три фазы L1, L2, L3).
- Сечение проводника: 45 мм².
- Материал шин: Электропроводящая медь с защитным покрытием.
- Изоляция: Прочный диэлектрический корпус, обеспечивающий защиту от случайного прикосновения и межфазного короткого замыкания.
- Совместимость: Предназначен для автоматических выключателей серии GV2 (например, GV2ME, GV2P) и других совместимых моделей с аналогичными клеммными соединениями.
- Количество подключаемых устройств: В зависимости от длины шин и шага установки автоматов.
Конструктивные особенности и преимущества
Шины изготовлены из высококачественной меди, обладающей отличной электропроводностью и стойкостью к коррозии. Они закреплены в прочном изолирующем основании из негорючего пластика (обычно полиамид), который обеспечивает четкую фиксацию расстояния между фазами и исключает риск перекрытия. Концы шин могут иметь стандартные отверстия для подключения к вводным клеммам или главной распределительной шине.
Ключевые преимущества:
- Ускорение монтажа: Сокращает время установки и подключения группы автоматов.
- Повышение безопасности: Открытые токоведущие части закрыты, снижен риск ошибок при подключении.
- Эстетичный вид: Организованная и аккуратная проводка внутри щита.
- Надежность контакта: Обеспечивается стабильное и равномерное прилегание к клеммам автоматов.
- Стандартизация: Изготовлено в соответствии с общепринятыми нормами и размерами.
Нормативная документация и стандарты
Производство и применение сборных шин данного типа регулируется рядом национальных и международных стандартов, определяющих требования к электроустановочным устройствам и комплектующим. При выборе и монтаже необходимо руководствоваться следующими документами:
- ГОСТ Р 50030.1-2012 (МЭК 60947-1:2011) "Аппаратура распределения и управления низковольтная. Часть 1. Общие требования и методы испытаний". Этот стандарт устанавливает общие правила для низковольтной аппаратуры, включая требования к изоляции, токоведущим частям и механической стойкости. Актуальную версию можно найти на ресурсе Федерального агентства по техническому регулированию и метрологии (Росстандарт).
- Правила устройства электроустановок (ПУЭ) — основной документ для проектирования и монтажа электроустановок в России. В главах 1.7, 3.1, 4.1 рассматриваются вопросы защиты, распределения электроэнергии и монтажа аппаратуры. Официальный текст ПУЭ публикуется Минэнерго России и доступен на специализированных правовых порталах, например, Техэксперт или КонсультантПлюс.
- Стандарты МЭК (IEC): В частности, IEC 60947-1 и IEC 61439-1/2 (для низковольтных комплектных распределительных устройств), которые определяют требования к конструкции, характеристикам и испытаниям сборных шин (busbars) внутри сборок. С актуальными каталогами стандартов IEC можно ознакомиться на их официальном сайте International Electrotechnical Commission.
Инструкция по монтажу и меры безопасности
Монтаж должен производиться квалифицированным персоналом с соблюдением всех норм электробезопасности и только на обесточенном оборудовании.
- Убедитесь, что автоматические выключатели установлены на DIN-рейку с правильным шагом.
- Подсоедините вводные силовые проводники к начальным точкам шин.
- Установите комплект шин на верхние (или нижние, в зависимости от конструкции) клеммы автоматических выключателей, соблюдая соответствие фаз (L1, L2, L3).
- Затяните все крепежные винты с моментом, указанным в инструкции к автоматическим выключателям, чтобы обеспечить надежный электрический контакт без повреждения клемм.
- Перед подачей питания визуально проверьте правильность установки, отсутствие перекосов и надежность изоляции.
Важно: Не используйте шины для соединения аппаратов разных производителей или серий без предварительной проверки механической и электрической совместимости (шаг клемм, диаметр отверстий, номинальный ток).
Комплектация и хранение
Поставляется в виде готового к монтажу комплекта: три медные шины, зафиксированные в изолирующем основании. Хранить изделие следует в сухом помещении, защищенном от агрессивных сред и механических повреждений.
Использование комплекта шин GV2G345 — это профессиональный подход к построению безопасной и надежной электрической распределительной системы, соответствующий требованиям современных стандартов.
Количество полос:
3 шт.
Номинальный ток:
63 А
Ширина шины:
45 мм
Толщина шины:
3 мм
Длина шины:
1000 мм
Сечение проводника:
135 мм²
Масса погонного метра:
3.6 кг/м
Расстояние между центрами отверстий:
50 мм
Диаметр монтажных отверстий:
7 мм
Количество монтажных отверстий на полосу:
3 шт.
Максимальная рабочая температура:
105 °C
Номинальное напряжение:
1000 В
Стойкость к короткому замыканию:
50 кА
Удельное сопротивление:
0.0172 Ом/км
Падение напряжения на метр:
0.8 В/м
Радиус изгиба:
80 мм
Масса комплекта:
3600 г
Габаритные размеры (ДxШxВ):
1000x135x3 мм
Срок службы:
30 лет
Степень защиты:
IP20 IP
Мин. расстояние между фазами:
10 мм
Испытательное напряжение:
3.5 кВ
Потери мощности на метр:
4.5 Вт/м
Допуск по ширине:
±0.5 мм
Допуск по толщине:
±0.1 мм
