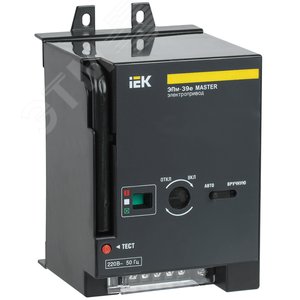

Электропривод ЭПм-39е 220В представляет собой современное устройство для дистанционного и автоматизированного управления силовым воздушным автоматическим выключателем ВА88-39 серии MASTER, оснащенным электронным расцепителем. Предназначен для установки в низковольтных комплектных устройствах (НКУ) и распределительных щитах, где требуется частое или дистанционное коммутирование цепи, а также интеграция в системы АСУ ТП.
Привод обеспечивает дистанционное включение и отключение выключателя ВА88-39, а также позволяет автоматизировать процессы управления электроустановками. Применяется в промышленных электросетях, на объектах энергетики, в системах распределения электроэнергии коммерческих и административных зданий, где выключатель выполняет функции ввода, секционирования или защиты отходящих линий.
ЭПм-39е выполнен в виде компактного блока, монтируемого непосредственно на выключатель. Управление осуществляется электродвигателем на напряжение 220В переменного тока. Привод оснащен механизмом предварительного взвода пружины, что обеспечивает высокую скорость и надежность срабатывания независимо от оператора. Имеет встроенные блокировочные контакты (конечные выключатели), сигнализирующие о положении "ВКЛ"/"ВЫКЛ" и состоянии готовности. Совместим исключительно с выключателями ВА88-39, имеющими электронный расцепитель и соответствующий крепежный интерфейс.
Напряжение питания: ~220В, 50 Гц.
Тип управляемого аппарата: Воздушный автоматический выключатель ВА88-39 MASTER.
Тип необходимого расцепителя: Электронный (микропроцессорный).
Климатическое исполнение и категория размещения: УХЛ3 по ГОСТ 15150.
Механическая износостойкость: Не менее 10 000 циклов "ВКЛ-ВЫКЛ".
Степень защиты оболочки: IP20.
Управление: Дистанционное, посредством подачи импульсного сигнала.
Индикация: Положение выключателя и состояние привода.
Подключение: Винтовые клеммы.
• Дистанционное включение и отключение выключателя импульсной командой.
• Ручное местное управление (дублирующая функция).
• Автоматическое отключение при срабатывании защит выключателя (сигнал от расцепителя).
• Блокировка повторного включения на КЗ.
• Сигнализация текущего положения аппарата ("ВКЛ", "ВЫКЛ", "СРЕДНЕЕ").
• Наличие вспомогательных коммутирующих контактов для систем телемеханики.
Интеграция электропривода ЭПм-39е значительно повышает оперативность управления энергосистемой, позволяет исключить человеческий фактор при выполнении коммутаций и обеспечивает возможность встраивания выключателя в контуры автоматики и диспетчеризации. Конструктивная оптимизация под конкретную модель выключателя гарантирует высокую надежность сцепления и четкость работы.
Изготовление, испытания и технические требования к электроприводам для автоматических выключателей регламентируются следующими основными документами:
• ГОСТ Р 50030.1-2012 (МЭК 60947-1:2011) "Аппаратура распределения и управления низковольтная. Часть 1. Общие правила".
• ГОСТ Р 50030.5-1-2019 (МЭК 60947-5-1:2016) "Аппаратура низковольтная коммутационная и аппаратура управления. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления".
• ГОСТ Р 50030.5-2-2012 (МЭК 60947-5-2:2007) "Аппаратура низковольтная коммутационная и аппаратура управления. Часть 5-2. Аппараты и коммутационные элементы цепей управления. Бесконтактные датчики".
• Правила устройства электроустановок (ПУЭ) — актуальное издание, разделы, касающиеся устройств распределения и управления.
Для получения подробной информации о технических стандартах и правилах эксплуатации электрооборудования рекомендуется обращаться к официальным источникам:
• Федеральный ресурс — Официальный сайт Росстандарта (актуальные тексты ГОСТ).
• Техническая библиотека — Информационный портал нормативных документов (ПУЭ, СНиП, СП).
• Международные стандарты — Официальный сайт Международной электротехнической комиссии (IEC) (база стандартов МЭК).
Установка и подключение электропривода должны производиться квалифицированным персоналом в соответствии с руководством по эксплуатации (паспортом) на изделие, схемами подключения, а также с соблюдением требований ПУЭ и правил техники безопасности. Перед вводом в эксплуатацию необходимо проверить механическую согласованность работы привода и выключателя, отсутствие перекосов и плавность хода. Эксплуатация допускается только в условиях, соответствующих указанным в технической документации.
