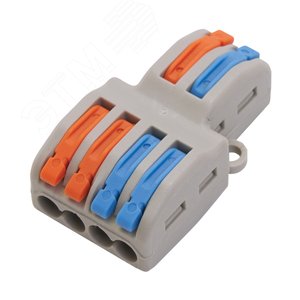

Клеммы строительно-монтажные

Клеммы строительно-монтажные: надежное соединение проводов

Строительно-монтажные клеммы (СМК) представляют собой современные электроустановочные изделия, предназначенные для быстрого, безопасного и надежного соединения, ответвления и оконцевания проводов в электрических сетях низкого напряжения. Они широко применяются при монтаже электропроводки в жилых, коммерческих и промышленных зданиях, в распределительных щитах, боксах и коробках, а также для подключения светильников и электрооборудования.

Конструктивные особенности и материалы

Клеммы данного типа, как правило, состоят из пластикового корпуса из не поддерживающего горение материала (полиамид, полипропилен) и токоведущей части. Последняя чаще всего выполнена в виде луженой медной шины с винтовыми зажимами или пружинными зажимными механизмами. Лужение обеспечивает защиту от окисления и улучшает контактные свойства. Винтовые клеммы обеспечивают высокую силу зажима и виброустойчивость, а пружинные (самозажимные) позволяют производить монтаж быстро и без инструмента. Корпус надежно изолирует токоведущие части, предотвращает случайное прикосновение и часто имеет маркировку о номинальном токе и сечении подключаемых проводов.

Основные технические параметры

Ключевыми характеристиками строительно-монтажных клемм являются:

• Номинальное напряжение: Как правило, до 400-450 В переменного тока.
• Номинальный ток: Обычно в диапазоне от 16А до 100А и более, в зависимости от модели и сечения.
• Сечение подключаемых проводов: Диапазон сечений, которые можно зажать в один зажим (например, от 1.5 до 4 мм² или от 6 до 16 мм²). Возможность подключения как одножильных, так и многожильных проводов.
• Степень защиты IP: Для открытого монтажа важна защита от пыли и влаги.
• Температурный диапазон эксплуатации: Обычно от -35°C до +100°C.
• Класс пожарной безопасности: Корпус должен соответствовать категории материалов, не распространяющих горение.

Область применения

СМК незаменимы при выполнении электромонтажных работ любой сложности:

• Сборка и коммутация в распределительных щитах и боксах.
• Устройство ответвительных и соединительных коробок.
• Подключение осветительного оборудования (люстр, светильников).
• Монтаж розеточных групп и выключателей.
• Соединение проводов систем автоматики, сигнализации и слаботочных сетей (при использовании специализированных клемм).

Преимущества использования

Применение строительно-монтажных клемм по сравнению с традиционной скруткой с последующей изоляцией дает существенные преимущества:

• Повышенная безопасность: Надежная изоляция и качественный контакт минимизируют риски перегрева, искрения и возгорания.
• Надежность и долговечность: Винтовой или пружинный зажим обеспечивает стабильное контактное давление, не ослабевающее со временем.
• Удобство и скорость монтажа: Процесс подключения проводов стандартизирован и не требует дополнительной изоляции.
• Простота обслуживания и реконфигурации: При необходимости цепь можно легко разомкнуть для диагностики или добавить новые провода.
• Эргономичность и порядок: Клеммные соединения компактны, эстетичны и позволяют поддерживать порядок в монтажных узлах.

Нормативная документация и стандарты

Производство, параметры и испытания клеммной продукции регламентируются рядом национальных и международных стандартов, обеспечивающих их безопасность и надежность. Основные документы включают:

• ГОСТ Р МЭК 60947-7-1-2016 "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательные аппараты. Клеммные колодки для медных проводников". Этот стандарт является аналогом международного IEC 60947-7-1 и устанавливает требования к механическим и электрическим характеристикам, методам испытаний. Подробнее можно ознакомиться на ресурсе Федерального агентства по техническому регулированию и метрологии: www.gost.ru.
• ГОСТ 30849.5-2002 (МЭК 60439-5-96) "Устройства комплектные низковольтные распределения и управления. Часть 5. Требования к комплектным устройствам для распределения электроэнергии на строительных площадках".
• Правила устройства электроустановок (ПУЭ), актуальная 7-я редакция, в частности, главы 1.7, 2.1, 3.4, регламентирующие требования к соединениям и ответвлениям проводников. Текст ПУЭ доступен на информационных порталах, посвященных электротехнике, например, на некоммерческом отраслевом ресурсе electrik.info.
• Общие требования пожарной безопасности к электроустановочным изделиям изложены в Федеральном законе № 123-ФЗ "Технический регламент о требованиях пожарной безопасности".

Критерии выбора и рекомендации по монтажу

При выборе строительно-монтажных клемм необходимо:

1. Определить номинальный ток в цепи, где будет установлена клемма. Номинал клеммы должен быть с запасом выше расчетного тока.
2. Подобрать клемму под сечение используемых проводов. Не допускается зажим проводов меньшего или, что особенно важно, большего сечения, чем указано в маркировке.
3. Учесть тип провода: Для многожильных гибких проводов предпочтительны клеммы с прижимной площадкой или специальной гильзой, предотвращающей распушение жил.
4. Обратить внимание на материал корпуса: Он должен быть устойчив к ультрафиолету (для открытого монтажа) и не поддерживать горение (маркировка V0, UL94).
5. Соблюдать правила монтажа: Зачищать провод на рекомендуемую длину, обеспечивать равномерное усилие затяжки винта без повреждения жилы, не оставлять под клеммой неизолированные участки провода.

Использование качественных строительно-монтажных клемм, соответствующих действующим стандартам, является залогом безопасности, долговечности и бесперебойной работы любой электрической системы. Это современное и технически грамотное решение для профессионального электромонтажа.
