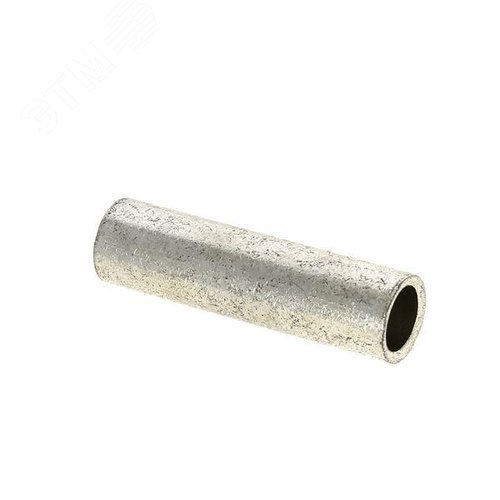

Медная луженая гильза соединительная GTY-25-8 (обозначение по ГОСТ – ГМЛ) представляет собой профессиональный электротехнический продукт, предназначенный для создания надежных, долговечных и электробезопасных неразъемных соединений медных проводников. Данный тип гильз широко применяется в энергетике, жилищно-коммунальном хозяйстве, при монтаже электрических сетей и систем заземления.

Конструкция и материалы

Гильза изготавливается из высококачественной электротехнической меди марки М1, что обеспечивает высокую электропроводность и минимальные потери энергии. Для защиты от окисления и коррозии поверхность гильзы покрыта тонким слоем олова (лужение). Это покрытие не только продлевает срок службы соединения, но и улучшает его стабильность, предотвращая образование оксидной пленки, которая увеличивает переходное сопротивление. Лужение также облегчает процесс пайки, если она требуется по технологии монтажа.

Маркировка GTY-25-8 расшифровывается следующим образом:

• GTY – тип изделия (гильба соединительная).
• 25 – номинальное сечение соединяемых проводников в мм².
• 8 – диаметр гильбы в миллиметрах.

Назначение и область применения

Гильза ГМЛ GTY-25-8 предназначена для опрессовки (обжима) медных проводов и кабелей сечением до 25 мм². Она позволяет создавать ответвления, удлинения и соединения "стык в стык" в электрических цепях. Основные области применения:

• Монтаж распределительных щитов и шкафов.
• Создание соединений в кабельных линиях.
• Устройство контуров заземления и молниезащиты.
• Промышленная электропроводка.
• Объекты инфраструктуры (вокзалы, аэропорты, метро).

Технические характеристики и преимущества

Использование гильз ГМЛ обеспечивает ряд ключевых преимуществ по сравнению с другими способами соединения (например, скруткой или пайкой):

• Высокая механическая прочность: Соединение, полученное методом опрессовки, устойчиво к вибрациям, механическим растягивающим нагрузкам и термическим деформациям.
• Низкое переходное сопротивление: Плотный контакт, создаваемый обжимом, и высокая проводимость меди обеспечивают минимальное сопротивление в месте соединения, что исключает локальный перегрев.
• Долговечность и коррозионная стойкость: Луженая поверхность надежно защищает медь от воздействия влаги и агрессивных сред, что особенно важно для соединений в сырых помещениях или на улице.
• Пожарная безопасность: Надежный контакт исключает искрение и нагрев, являющиеся частыми причинами возгораний.
• Технологичность монтажа: Процесс опрессовки с использованием специальных инструментов (гидравлических, механических или электрических пресс-клещей) занимает минимум времени и не требует высокой квалификации монтажника.

Технология монтажа (обжима)

Для монтажа гильзы GTY-25-8 требуется специальный инструмент – обжимные пресс-клещи с соответствующими матрицами (обычно маркируются индикатором сечения, например, 25). Провода, зачищенные от изоляции на длину гильзы, вставляются в нее с обоих концов до упора. Затем гильза помещается в матрицу клещей, и производится опрессовка (обычно в двух или более точках, в зависимости от длины гильзы и требований технологии). После обжима место соединения рекомендуется изолировать, например, термоусаживаемой трубкой или изолентой.

Нормативная документация и стандарты

Производство, технические требования и методы испытаний медных соединительных гильз регламентируются следующими основными документами:

• ГОСТ Р 50043.2-2014 (МЭК 61238-1:2003) "Соединители для силовых кабелей с пластмассовой изоляцией на номинальное напряжение до 30 кВ включительно. Часть 1. Соединители с опрессовкой или механическим зажимом для силовых кабелей с медными или алюминиевыми жилами. Общие требования и методы испытаний". Этот стандарт устанавливает общие требования к соединителям, включая гильзы, и методы их испытаний на нагрев, стойкость к короткому замыканию и механическую прочность. (Документ можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии – www.gost.ru или в информационных системах, таких как docs.cntd.ru).
• Серия технической документации СТО 56947007-29.120.70.101-2011 "Гильзы алюминиевые и медные соединительные. Технические условия". Этот документ содержит конкретные требования к размерам, материалам и маркировке гильз, включая тип ГМЛ. (Информацию можно уточнить в отраслевых справочных системах).
• Правила устройства электроустановок (ПУЭ) – основной документ, регламентирующий монтаж электроустановок в России. В ПУЭ, в главах 2.1 и 3.4, приведены общие требования к соединениям и ответвлениям жил проводов и кабелей, которые должны выполняться с помощью опрессовки, сварки, пайки или сжимов. (Актуальную редакцию ПУЭ можно найти на специализированных порталах, посвященных электротехнике и нормативной документации).

Использование гильзы соединительной медной луженой GTY-25-8, соответствующей требованиям ГОСТ, является гарантией создания безопасного, надежного и долговечного электрического соединения, отвечающего всем современным стандартам качества и электробезопасности.
