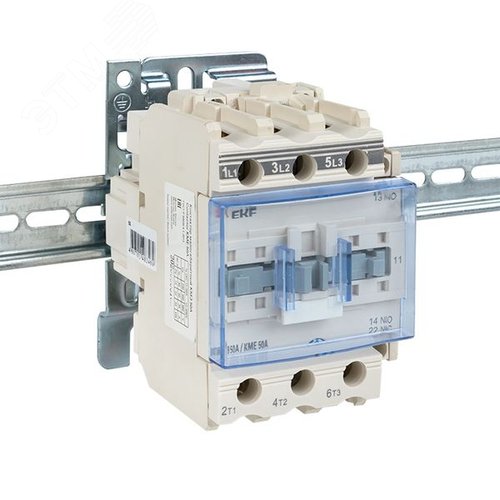

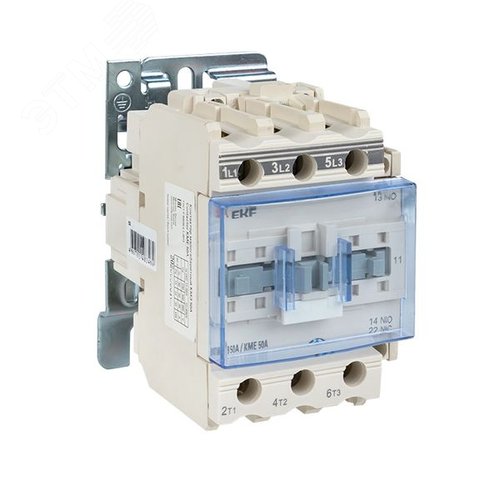

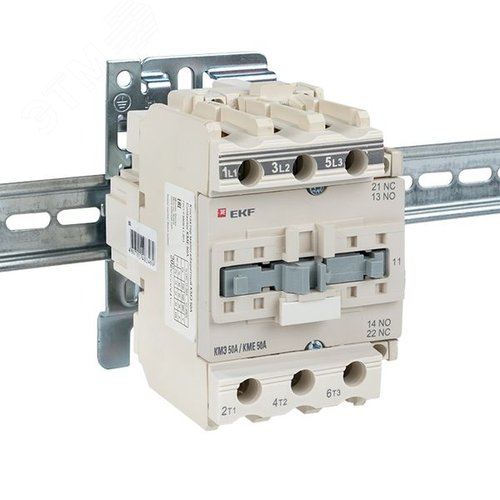

Пускатель магнитный КМЭ 50А катушка управления 380В АС малогабаритный 1NO 1NC

Пускатель магнитный КМЭ 50А, катушка 380В AC, малогабаритный (1NO+1NC)

Магнитный пускатель серии КМЭ на номинальный ток 50А предназначен для дистанционного управления и защиты трехфазных асинхронных электродвигателей в сетях переменного тока частотой 50/60 Гц. Устройство является ключевым элементом в построении систем автоматизации электропривода, обеспечивая безопасный пуск, остановку и реверс двигателей.

Конструкция и особенности

Данная модель относится к малогабаритному исполнению, что позволяет эффективно использовать пространство в стандартных распределительных щитах и шкафах управления. Конструктивно состоит из электромагнитной системы (катушка управления на напряжение 380В AC), контактной системы и дугогасительных камер.

Контактная группа включает в себя:

• 1NO (Normal Open): один нормально разомкнутый (замыкающий) силовой контакт.
• 1NC (Normal Closed): один нормально замкнутый (размыкающий) силовой контакт.

Такая комбинация позволяет реализовывать как основные цепи питания нагрузки, так и цепи сигнализации или блокировок в системе управления.

Технические характеристики

• Номинальный рабочий ток (I_e): 50 А при напряжении до 690В AC.
• Номинальное напряжение катушки управления (U_c): 380 В переменного тока (AC), частота 50/60 Гц.
• Категория применения (AC-3): Прямой пуск, отключение двигателей с короткозамкнутым ротором.
• Механическая износостойкость: не менее 10 миллионов циклов.
• Электрическая износостойкость: не менее 1 миллиона циклов при номинальной нагрузке.
• Степень защиты: IP00 (исполнение без корпуса, для монтажа внутри защищенных щитов).
• Климатическое исполнение: УХЛ4 по ГОСТ 15150.
• Подключение: Винтовые зажимы, обеспечивающие надежный контакт.

Область применения

Пускатель КМЭ 50А широко используется в промышленности для управления:

• Трехфазными электродвигателями станков, вентиляторов, насосов, компрессоров.
• Электромагнитами и мощными нагревательными элементами.
• Осветительными установками (в сетях с соответствующими токами).

Он служит основой для построения схем автоматического ввода резерва (АВР), управления вентиляцией, орошением и другими технологическими процессами.

Безопасность и соответствие стандартам

Изготовление и испытания пускателей производятся в соответствии с требованиями межгосударственных и национальных стандартов, что гарантирует их надежность и безопасность.

Основные нормативные документы:

• ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) "Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели двигателей". Этот стандарт регламентирует общие требования, характеристики и методы испытаний. Актуальную версию можно найти на портале Fundamentals.ru или в официальном издательстве стандартов.
• ГОСТ Р 51731-2001 "Контакторы для бытовых и аналогичных назначений". Хотя стандарт ориентирован на бытовую технику, он содержит важные общие положения по безопасности.
• Правила устройства электроустановок (ПУЭ) – регламентируют требования к монтажу и эксплуатации электрооборудования, включая пускатели. Текст ПУЭ доступен на многих информационных ресурсах, например, Puet.pro.

Перед монтажом и вводом в эксплуатацию необходимо ознакомиться с паспортом изделия и руководством по эксплуатации от производителя.

Преимущества

• Компактность: Малые габариты и вес облегчают монтаж в ограниченном пространстве.
• Надежность: Прочная конструкция и качественные материалы обеспечивают длительный срок службы.
• Универсальность: Возможность установки дополнительных приставок (контактных, реле времени) для расширения функционала.
• Ремонтопригодность: Легкость замены катушки и контактов.
• Совместимость: Соответствие стандартным монтажным размерам (DIN-рейка).

Важные указания по эксплуатации

Монтаж, подключение и обслуживание должны производиться квалифицированным персоналом с соблюдением правил электробезопасности. Необходимо обеспечить соответствие напряжения питания катушки управления указанному на маркировке (380В AC). Для защиты силовой цепи от токов короткого замыкания перед пускателем обязательно должна быть установлена плавкая вставка или автоматический выключатель с соответствующими характеристиками. Регулярный визуальный контроль и подтяжка винтовых соединений повышают надежность работы.

Использование качественных магнитных пускателей, соответствующих требованиям нормативной документации, является залогом безопасной и бесперебойной работы вашего электрооборудования.
