Шина нулевая изолированная ШНИ-6х9-20-Д-С предназначена для организации нулевых рабочих (N) и нулевых защитных (PE) проводников в низковольтных распределительных устройствах и щитах управления. Монтаж на DIN-рейку 35 мм обеспечивает простую и надежную установку в стандартные электрощиты.

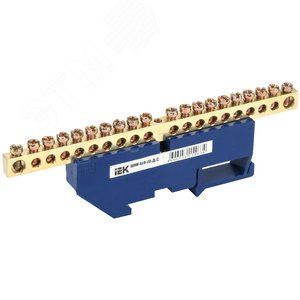

Изделие представляет собой медную шину с изоляционным основанием, оснащенным креплением для стандартной DIN-рейки. Конструкция включает 20 отверстий (20-полюсная версия) под болтовое соединение для надежного подсоединения проводников. Шина имеет обозначение «N» для четкой идентификации в электрощите.
Основные параметры:
Шина ШНИ-6х9-20-Д-С используется для коммутации и распределения нулевых проводников в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), этажных и квартирных щитках. Она обеспечивает безопасное и упорядоченное подключение нулевых проводов, соответствующее требованиям ПУЭ.
Применение изолированной шины исключает возможность случайного короткого замыкания, повышает безопасность обслуживания и обеспечивает компактность монтажа.
Изготовление и применение нулевых шин регламентируется следующими основными документами:
Использование шины ШНИ-6х9-20-Д-С обеспечивает ряд эксплуатационных преимуществ:
Шина рассчитана на длительную эксплуатацию в условиях, соответствующих климатическому исполнению УХЛ3 по ГОСТ 15150. Номинальный ток шины определяется сечением и условиями охлаждения, но, как правило, для сечения 54 мм² составляет несколько сотен ампер. Точные значения необходимо уточнять в технической документации производителя.
Монтаж осуществляется на стандартную DIN-рейку TH35. Подключение проводов производится к зажимным болтам с помощью наконечников (гильз) соответствующего сечения, обжатых с помощью пресс-клещей. Затяжку болтов необходимо проводить с моментом, указанным производителем, для обеспечения надежного контакта.
1. Выбор шины должен осуществляться в соответствии с проектом электроустановки, учитывая номинальный ток, количество подключаемых линий и условия эксплуатации.
2. Запрещается использовать нулевую рабочую шину (N) в качестве нулевой защитной (PE). Для последней должна быть установлена отдельная шина с соответствующей маркировкой (желто-зеленый цвет).
3. При монтаже необходимо обеспечить свободный доступ к шине для возможного обслуживания и контроля соединений.
4. Рекомендуется периодически проверять затяжку болтовых соединений, особенно после первого года эксплуатации.
Для углубленного изучения нормативных требований рекомендуется обращаться к первоисточникам:
- Официальный сайт Минэнерго России для документов в области энергетики: minenergo.gov.ru.
- Своды правил и актуальные стандарты доступны на ресурсе: docs.cntd.ru (Техэксперт).
- Информационные письма и разъяснения по применению ПУЭ могут публиковаться на отраслевых порталах, таких как: energosovet.ru.
Шина ШНИ-6х9-20-Д-С – это стандартизированное, безопасное и удобное решение для профессионального монтажа электрощитового оборудования, соответствующее действующим нормам Российской Федерации.
