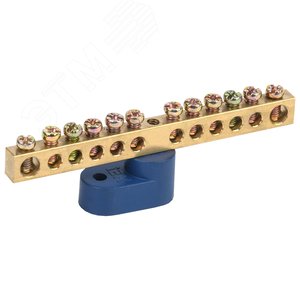

Шина нулевая ШНИ-6х9-12-У1-С представляет собой специализированное электроустановочное изделие, предназначенное для организации надежного и безопасного нулевого рабочего (N) или защитного (PE) проводника в главных и распределительных щитах низковольтных комплектных устройств (НКУ). Конструкция на одном угловом изоляторе обеспечивает компактный монтаж в угловых зонах щитового оборудования, где требуется выполнить ответвление или поворот шинной магистрали.
Изделие изготовлено в соответствии с требованиями межгосударственных стандартов. Токопроводящая часть выполнена из электротехнической меди марки М1 (мягкая) с сечением 6x9 мм (ширина x толщина), что обеспечивает высокую проводимость, стойкость к электрохимической коррозии и оптимальное соотношение площади сечения для передачи номинальных токов. Медная шина имеет лужение (покрытие сплавом олова) по всей поверхности, что значительно повышает коррозионную стойкость, улучшает контактные свойства и защищает медь от окисления в условиях повышенной влажности.
Изолятор угловой, на котором крепится шина, изготовлен из самозатухающего пластика, стойкого к распространению горения (группа горючести не ниже Г1 по ГОСТ 32397-2013). Конструкция изолятора предусматривает надежную фиксацию шины на расстоянии от монтажной поверхности (панели, DIN-рейки), обеспечивая необходимый воздушный зазор для изоляции и вентиляции. Крепление шины к изолятору выполняется с помощью стяжных винтов из нержавеющей стали.
Шина ШНИ-6х9-12-У1-С предназначена для использования в качестве нулевой рабочей или защитной шины в распределительных устройствах (РУ) и щитах управления напряжением до 1000 В переменного тока частотой 50/60 Гц. Основная сфера применения – промышленные и гражданские электроустановки, вводно-распределительные устройства (ВРУ), главные распределительные щиты (ГРЩ), этажные и квартирные щитки.
Угловая конфигурация позволяет эффективно использовать пространство в углах щитовой камеры, организовывать поворот шинной линии на 90 градусов, а также служить точкой подключения для нескольких отходящих линий. На изоляторе, как правило, предусмотрены места для подключения до 12 проводников (номинальное число присоединений указывается в маркировке "12"), что делает изделие удобным узлом коммутации.
Производство и технические параметры шин нулевых регламентируются следующими основными документами:
Монтаж шины должен производиться квалифицированным персоналом в соответствии с проектной документацией, ПУЭ и инструкциями по монтажу щитового оборудования. Изолятор шины крепится на ровную, плоскую поверхность щита с помощью винтов. При подключении проводников необходимо обеспечить равномерный момент затяжки контактных винтов, рекомендованный производителем, во избежание перекоса и перегрева контакта. Запрещается нагружать шину токами, превышающими ее расчетную допустимую нагрузку. В процессе эксплуатации необходимо проводить периодический визуальный осмотр и контроль состояния контактных соединений в рамках планово-профилактического обслуживания электроустановки.
Шина нулевая ШНИ-6х9-12-У1-С имеет четкую маркировку на изоляторе или в сопроводительной документации, включающую наименование, сечение, материал и стандарт изготовления. При использовании в качестве нулевой защитной шины (PE) она должна быть идентифицирована посредством чередующихся желтых и зеленых полос или буквенного обозначения "PE". Подключение нулевых рабочих и защитных проводников должно выполняться раздельно, в соответствии с действующей схемой заземления системы (TN-C, TN-S, TN-C-S).
Эксплуатация изделия допустима только в условиях, указанных в технической документации. Запрещается установка в среды с агрессивными парами, проводящей пылью, а также в местах с возможностью прямого попадания воды или механических повреждений.
