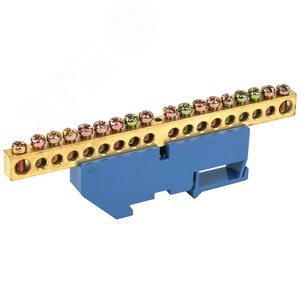

Шина нулевая изолированная ШНИ-8х12-18-Д-С представляет собой высококачественное электроустановочное изделие, предназначенное для организации надежного и безопасного нулевого рабочего (N) и защитного (PE) проводника в низковольтных распределительных устройствах и щитах. Конструкция шины смонтирована на прочных диэлектрических изоляторах, предназначенных для крепления на стандартную DIN-рейку шириной 35 мм, что обеспечивает удобный и быстрый монтаж в современных электрощитах.
Основой изделия служит токопроводящая шина, изготовленная из электролитической меди марки М1 с луженым покрытием. Лужение обеспечивает превосходную защиту от окисления, снижает переходное сопротивление в точках контакта и гарантирует стабильные электрические характеристики на протяжении всего срока службы. Сечение шины составляет 8х12 мм, что определяет ее номинальный длительно допустимый ток.
Изоляторы выполнены из самозатухающего полиамида, обладающего высокой механической прочностью, стойкостью к воздействию высокой температуры и отличными диэлектрическими свойствами. Крепление на DIN-рейку осуществляется с помощью надежной защелки, обеспечивающей прочную фиксацию без дополнительного инструмента. Конструкция предусматривает безопасное расстояние между токоведущей частью и монтажной плоскостью.
Тип шины: Нулевая рабочая и защитная (N, PE)
Материал шины: Луженая медь (М1)
Сечение шины: 8 x 12 мм
Количество и диаметр отверстий: 18 отверстий под болт М8
Исполнение: С изоляторами для DIN-рейки (Д)
Материал изоляторов: Полиамид (PA)
Способ монтажа: На DIN-рейку 35 мм
Климатическое исполнение: УХЛ3 по ГОСТ 15150-69
Степень защиты: IP20 в собранном щите
Шина ШНИ-8х12-18-Д-С предназначена для применения в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), этажных и квартирных щитках, а также в шкафах автоматики. Она используется для объединения нулевых рабочих и защитных проводников отходящих линий, обеспечивая удобное и компактное подключение. Ее использование обязательно в системах заземления TN-C-S и TN-S, где требуется разделение нулевого и защитного проводников.
Изделие соответствует требованиям для комплектующих элементов электроустановок зданий, регламентируемых ПУЭ 7-го издания (Глава 1.7, 1.8), и стандартам на низковольтное распределительное оборудование.
Использование изолированной нулевой шины на DIN-рейку существенно повышает безопасность, надежность и эстетику монтажа. Ключевые преимущества:
Монтаж и эксплуатация шины должны осуществляться в соответствии с правилами устройства электроустановок (ПУЭ) и инструкциями по монтажу распределительных устройств. Установку должен производить квалифицированный электротехнический персонал. Перед вводом в эксплуатацию необходимо визуально проверить целостность изоляторов и надежность крепления шины. При подключении проводников следует обеспечить равномерное затягивание контактных болтов с рекомендуемым моментом затяжки для болтов М8, чтобы избежать перегрева контакта. Запрещается нагружать шину током, превышающим номинальный длительно допустимый, который рассчитывается исходя из сечения и условий охлаждения.
Актуальные методики расчетов и требования к защитным проводникам приведены в ГОСТ Р 50571.5.54-2013 (Электроустановки низковольтные. Часть 5-54).
Шина нулевая ШНИ-8х12-18-Д-С изготавливается в соответствии с техническими условиями предприятия-изготовителя, которые учитывают требования отечественных и международных стандартов на электроустановочные изделия. Качество материалов и сборки гарантирует длительный срок службы в условиях нормальной эксплуатации. При выборе и применении данного изделия рекомендуется руководствоваться проектной документацией и действующими редакциями нормативных документов, таких как Правила Устройства Электроустановок (ПУЭ) и комплекса стандартов ГОСТ Р МЭК 60439.
