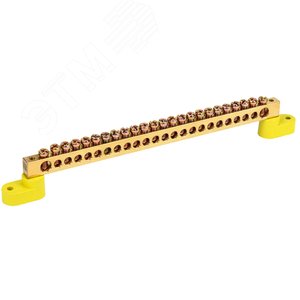

Шина заземления PE ШНИ-8х12-24-У2-Ж представляет собой специализированное электроустановочное изделие, предназначенное для создания надежного и безопасного главной заземляющей шины (ГЗШ) в распределительных устройствах (РУ) и щитах управления. Конструкция шины обеспечивает эффективное соединение защитных проводников (PE) и проводников уравнивания потенциалов в системах заземления электроустановок зданий и промышленных объектов.
Изделие состоит из медной шины прямоугольного сечения 8х12 мм (ширина х толщина) с 24 монтажными отверстиями для подключения проводников. Ключевой особенностью модели является ее крепление на двух угловых изоляторах (исполнение У2), что обеспечивает устойчивую фиксацию в щитовом пространстве и необходимый воздушный зазор. Изоляторы, как правило, выполнены из прочного диэлектрического материала (полиамид, пластик), стойкого к воздействию окружающей среды. Буква «Ж» в маркировке указывает на наличие защитного покрытия или обработки, предотвращающей окисление медной поверхности.
Шина PE ШНИ-8х12-24-У2-Ж используется для сборки вводно-распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ), этажных щитов в жилых, административных и промышленных зданиях. Ее основная функция – объединение всех защитных заземляющих проводников, поступающих от электрооборудования, и их подключение к контуру заземления здания или к заземляющему проводнику, идущему от источника питания. Это обязательный элемент для реализации систем TN-S, TN-C-S и TT, обеспечивающих защиту от поражения электрическим током.
• Материал шины: Медь (Cu).
• Сечение: 8 x 12 мм (96 мм²).
• Количество отверстий: 24.
• Тип крепления: На двух угловых изоляторах (У2).
• Исполнение: С защитным покрытием (Ж).
• Электропроводность: Высокая, обеспечивает минимальное переходное сопротивление.
• Механическая прочность: Жесткая конструкция шины и надежное крепление.
• Коррозионная стойкость: Покрытие защищает медь от потемнения и окисления.
• Безопасность: Изоляторы исключают случайное короткое замыкание на корпус щита.
Производство, технические требования и применение шин заземления регламентируются следующими основными документами:
• ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов». Этот стандарт определяет требования к заземляющим шинам, их сечению, маркировке и установке.
• ПУЭ 7-е издание (Правила устройства электроустановок). Глава 1.7 «Заземление и защитные меры электробезопасности» содержит обязательные к применению нормы по устройству главной заземляющей шины (п. 1.7.119-1.7.120). Актуальный текст ПУЭ доступен для ознакомления на официальных ресурсах, например, на сайте Техэксперт (сборник нормативных документов).
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения» (для обозначения на схемах).
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».
При выборе и монтаже шины необходимо руководствоваться проектной документацией, разработанной в соответствии с указанными стандартами.
Шина PE ШНИ-8х12-24-У2-Ж монтируется внутри защищенного корпуса распределительного щита (ВРУ, ГРЩ) на DIN-рейку или непосредственно на монтажную панель с помощью входящих в комплект или предусмотренных конструкцией изоляторов. Подключение защитных проводников (PE) и проводников уравнивания потенциалов осуществляется с помощью штатных крепежных элементов (болты, шайбы, гайки) к соответствующим монтажным отверстиям шины. Запрещается использование шины в качестве опорного или несущего элемента. Эксплуатация должна проводиться в условиях, соответствующих климатическому исполнению изделия, с периодической проверкой надежности контактных соединений.
Шина должна иметь четкую, стойкую маркировку в виде знака заземления (⏚) или буквенного обозначения «PE», выполненного желто-зеленым цветом в соответствии с требованиями ПУЭ (п. 1.7.118) и ГОСТ Р 50462-2009 (МЭК 60446:2007) «Основные и принципы безопасности принципы для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений». Это обеспечивает визуальную идентификацию и предотвращает ошибочное подключение.
Правильный выбор шины заземления, соответствующей сечению входящих проводников, току возможного короткого замыкания и условиям эксплуатации, является критически важным для обеспечения электробезопасности объекта. Несоответствие параметров может привести к перегреву, разрушению контакта и, как следствие, к отказу системы защитного заземления, что создает прямую угрозу жизни людей и сохранности имущества. Все вопросы проектирования и монтажа должны решаться квалифицированными специалистами.
