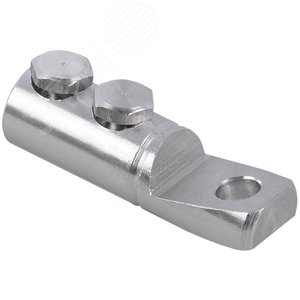

Наконечник болтовой НК 16-25 35кВ предназначен для надежного соединения алюминиевых и сталеалюминевых проводов сечением 16-25 мм² в воздушных линиях электропередачи напряжением до 35 кВ включительно. Изделие обеспечивает прочное механическое крепление и оптимальный электрический контакт в ответвительных и соединительных узлах ЛЭП.
Наконечник изготовлен из высокопрочного алюминиевого сплава, обладающего excellent электропроводностью и коррозионной стойкостью. Конструкция включает хвостовик с разделительным пазом для обжима проводника и плоскую контактную часть с отверстием под болтовое соединение. Внутренняя поверхность хвостовика имеет специальные насечки для повышения силы сцепления с проводом и стабильности контактного сопротивления.
• Номинальное напряжение: 35 кВ
• Диапазон сечений подключаемых проводов: 16-25 мм²
• Материал: алюминиевый сплав
• Тип соединения: болтовой
• Климатическое исполнение: УХЛ, категория размещения 1-5 по ГОСТ 15150-69
• Механическая прочность: не менее 70% прочности соединяемого провода
• Электрическое сопротивление: не более 125% сопротивления равносечного участка провода
• Температурный диапазон эксплуатации: от -60°C до +50°C
Наконечник используется для создания ответвлений от магистральных воздушных линий электропередачи, соединения проводов в пролетах, подключения к линейной арматуре и электрооборудованию. Применяется в энергосистемах, на промышленных предприятиях, в городских и сельских электрических сетях. Допускается использование в районах с умеренным и холодным климатом, в том числе с повышенной влажностью и воздействием атмосферных осадков.
Монтаж осуществляется с помощью стандартного инструмента для СИП без специальной подготовки. Провод зачищается на длину хвостовика, вставляется в наконечник и обжимается соответствующим прессом. Болтовое соединение затягивается с моментом, указанным в технической документации. При монтаже необходимо соблюдать требования Правил устройства электроустановок (ПУЭ) и СТО 56947007-29.120.40.078-2010.
Изделие соответствует требованиям ГОСТ 13793-80 "Наконечники кабельные и соединители зажимные. Общие технические условия" и ГОСТ 23859-79 "Арматура линейная для воздушных ЛЭП. Общие технические условия". Каждая партия проходит испытания на механическую прочность, электрическое сопротивление и термостойкость. Протоколы испытаний подтверждают соответствие заявленным характеристикам.
Для проектирования и монтажа рекомендуется использовать следующие нормативные документы: ГОСТ 23859-79, ПУЭ 7-е издание, СТО 56947007-29.120.40.078-2010. Изделие сертифицировано для применения в электроустановках до 35 кВ включительно и соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Наконечники поставляются индивидуально упакованными с нанесенной маркировкой, содержащей наименование производителя, тип изделия, диапазон сечений, номинальное напряжение и дату изготовления. Групповая упаковка обеспечивает защиту от механических повреждений при транспортировке и хранении. Срок службы изделия при соблюдении условий эксплуатации составляет не менее 30 лет.
