Наконечник кабельный ТМЛ-У 50-6

Наконечник ТМЛ-У 50-6 (КВТ)

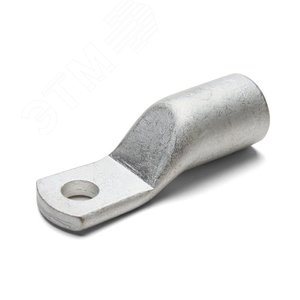

Наконечник ТМЛ-У 50-6 представляет собой медный луженый наконечник кабельный, предназначенный для оконцевания медных проводов и кабелей с целью создания надежного контактного соединения при подключении к аппаратуре, электроустановкам и приборам. Изделие соответствует высшим стандартам качества и безопасности, что делает его незаменимым элементом в электромонтажных работах различной сложности.

Конструктивные особенности и преимущества

Наконечник изготавливается из высококачественной электролитической меди марки М1, что обеспечивает высокую электропроводность и минимальные потери энергии. Для защиты от коррозии и окисления наконечник подвергается лужению гальваническим способом. Конструкция наконечника ТМЛ-У 50-6 включает:

• Хвостовик с кольцевой площадкой под болт крепления диаметром 6 мм (исполнение "У" – узкое), что обеспечивает компактность и удобство монтажа в ограниченном пространстве.
• Монтажную гильзу, рассчитанную на сечение подключаемого проводника 50 мм².
• Маркировку с указанием типа и номинального сечения, нанесенную методом лазерной гравировки для долговечной идентификации.

Ключевым преимуществом является возможность многократного монтажа и демонтажа без потери механических и электрических характеристик, что особенно важно при ремонте и модернизации электроустановок.

Область применения

Наконечник ТМЛ-У 50-6 нашел широкое применение в энергетике, промышленном и гражданском строительстве, при монтаже распределительных щитов, силовых цепей переменного и постоянного тока. Он используется для подключения силовых кабелей к автоматическим выключателям, рубильникам, клеммным колодкам, шинам и другому электрооборудованию.

Технические характеристики

• Тип: ТМЛ-У (кабельный наконечник медный луженый узкий)
• Номинальное сечение присоединяемого проводника: 50 мм²
• Диаметр монтажного отверстия (d): 6 мм
• Диапазон диаметров опрессовки: 8.0 - 9.2 мм (рекомендуется уточнять по матрицам пресс-инструмента)
• Момент затяжки болта: не более 25 Н·м
• Сопротивление контактного соединения: не более 15 мкОм
• Климатическое исполнение: УХЛ, категория размещения 2 по ГОСТ 15150
• Рабочая температура: от -50°C до +105°C
• Степень защиты: IP00

Стандарты и нормативная документация

Производство наконечников ТМЛ-У 50-6 осуществляется в строгом соответствии с требованиями национальных и международных стандартов, что гарантирует их надежность и безопасность.

• ГОСТ Р 50043.1-2012 (аналогичен МЭК 61238-1:2003) "Соединения разъемные для силовых кабелей с медными и алюминиевыми жилами на номинальное напряжение до 30 кВ включительно. Общие требования и методы испытаний". Этот стандарт устанавливает общие требования к механическим и электрическим характеристикам, включая испытания на стойкость к циклическому нагреву и токовую перегрузку. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
• ТР ТС 004/2011 "О безопасности низковольтного оборудования". Технический регламент Таможенного союза, устанавливающий обязательные требования к безопасности электроустановочных и соединительных изделий. Документ доступен на официальном сайте Евразийской экономической комиссии (www.eaeunion.org).
• СТО 56947007-29.120.99.115-2012 "Наконечники и соединители кабельные медные луженые. Технические условия". Этот стандарт организации детализирует требования к материалам, конструкции, маркировке и испытаниям именно для данного типа продукции.

Монтаж и эксплуатация

Для обеспечения надежного и долговечного соединения монтаж наконечника ТМЛ-У 50-6 должен производиться с соблюдением следующих правил:

1. Подготовка кабеля: Зачистите конец кабеля на длину, равную глубине гильзы наконечника. Жилу необходимо очистить от оксидной пленки.
2. Опрессовка: Используйте профессиональный пресс-инструмент (гидравлический, механический или электрический) с матрицами, соответствующими сечению наконечника (50 мм²). Опрессовка выполняется, как правило, одним indent (местным вдавливанием) в центральной части гильзы.
3. Контроль качества: После опрессовки визуально проверьте отсутствие трещин и равномерность обжатия. Рекомендуется проводить периодический контроль момента затяжки болтового соединения динамометрическим ключом.

Использование качественного инструмента и соблюдение технологии монтажа являются залогом создания соединения с низким переходным сопротивлением и высокой механической прочностью.

Упаковка и маркировка

Наконечники поставляются индивидуально или групповой упаковке. Каждая единица продукции имеет стойкую маркировку, включающую товарный знак производителя (КВТ), тип наконечника (ТМЛ-У), номинальное сечение (50) и диаметр монтажного отверстия (6). Упаковка защищает изделия от механических повреждений и коррозии при транспортировке и хранении.

Заключение

Наконечник ТМЛ-У 50-6 от производителя КВТ – это проверенное решение для создания надежных и безопасных контактных соединений в силовых электрических цепях. Соответствие строгим стандартам, качественное исполнение и продуманная конструкция делают его оптимальным выбором для профессионалов в области электромонтажа.
