Наконечник кабельный ТМЛ(DIN) 70-12

Наконечник кабельный ТМЛ(DIN) 70-12: надежное соединение для силовых цепей

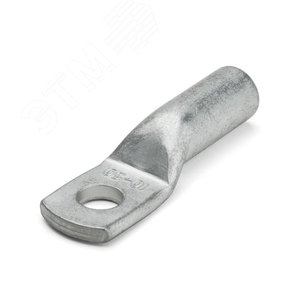

Наконечник кабельный ТМЛ 70-12, соответствующий стандарту DIN 46234, представляет собой профессиональный элемент для оконцевания и подключения медных многопроволочных жил силовых кабелей и проводов. Он предназначен для создания надежного, долговечного и электробезопасного соединения в электрических аппаратах, распределительных устройствах (РУ), щитах управления и других силовых электроустановках.

Конструкция и материалы

Наконечник изготавливается из электротехнической меди марки М1 (не менее 99.9% Cu) методом холодной штамповки, что обеспечивает высокую электропроводность и механическую прочность. Конструктивно состоит из трех основных частей:

• Контактная лопаточная часть (гильза) – имеет стандартное отверстие под болт М12. Лопатка выполнена в форме, оптимизированной для надежного зажима между шайбами контактного вывода, предотвращая смещение и перекос.
• Обжимная (кабельная) гильза – трубчатая часть, куда вставляется зачищенная жила кабеля. Предназначена для опрессовки специальным инструментом (пресс-клещами, гидравлическим прессом).
• Вентильное отверстие – служит для визуального контроля глубины ввода жилы при опрессовке и является технологическим элементом процесса производства.

Для защиты от коррозии и улучшения паяемости наконечник покрыт слоем оловянно-свинцового сплава (ПОС) методом горячего лужения.

Основные технические характеристики

• Типоразмер по сечению кабеля: 70 мм².
• Присоединительный размер (диаметр отверстия): 14 мм (под болт М12).
• Номинальный ток: До 340 А (значение может варьироваться в зависимости от условий монтажа и эксплуатации).
• Диапазон сечений опрессовываемой жилы: 50 – 70 мм² (рекомендовано для 70 мм²).
• Маркировка: На лопаточной части наносится обозначение сечения (70) и диаметра отверстия (М12), а также знак соответствия стандарту.

Область применения

Наконечники ТМЛ(DIN) 70-12 используются в энергетике, промышленном и гражданском строительстве, машиностроении, судостроении везде, где требуется монтаж силовых кабелей с многопроволочными медными жилами. Они применяются для подключения:

• Вводных и распределительных силовых щитов (ГРЩ, ВРУ, ЩО, ЩС).
• Низковольтных комплектных устройств (НКУ).
• Силовых трансформаторов, генераторов, электродвигателей большой мощности.
• Автоматических выключателей в литом корпусе, рубильников, УЗО.
• Шинопроводов и контактных систем.

Преимущества использования

• Повышенная надежность: Опрессовка создает неразъемное газоплотное соединение, исключающее окисление жилы и рост переходного сопротивления со временем.
• Электробезопасность: Исключает расплетание и обламывание тонких проволок жилы, обеспечивает полноценный контакт по всему сечению.
• Механическая прочность: Выдерживает высокие механические нагрузки на отрыв и вибрацию.
• Стандартизация: Соответствие стандарту DIN гарантирует совместимость с большинством современного электрооборудования и инструмента для опрессовки.
• Удобство монтажа: Луженая поверхность улучшает контакт и защищает от коррозии, а вентильное отверстие облегчает контроль монтажа.

Стандарты и нормативная документация

Производство, технические требования и испытания наконечников ТМЛ(DIN) регламентируются рядом национальных и международных стандартов. При выборе и применении рекомендуется руководствоваться следующими документами:

• ГОСТ Р МЭК 61238-1-2014 "Соединители для силовых кабелей с медными или алюминиевыми жилами на номинальное напряжение до 30 кВ включительно. Часть 1. Соединители для жил кабелей с медными проводниками методом опрессовки или механические соединители. Общие требования и методы испытаний". Этот стандарт устанавливает ключевые требования к надежности и безопасности соединений. Актуальную информацию можно найти на ресурсе Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Стандарт DIN 46234 (части 1, 3) – немецкий промышленный стандарт, определяющий форму, размеры, материалы и маркировку лопаточных наконечников. С актуальными статусами стандартов DIN можно ознакомиться на некоммерческом ресурсе Издательства Beuth Verlag.
• Правила устройства электроустановок (ПУЭ, глава 2.1, 3.4) – содержат основные требования к устройству и монтажу силовых цепей, включая соединения и ответвления. Текст ПУЭ доступен для ознакомления на специализированных порталах, например, Техэксперт или других агрегаторах нормативной документации.
• Инструкции по монтажу (ИМ) производителей инструмента для опрессовки (например, Weidmüller, Klauke, Phoenix Contact), которые детально описывают технологию процесса, выбор матриц и контроль качества.

Технология монтажа (опрессовки)

Для обеспечения надежного соединения необходимо строго соблюдать технологию:

1. Подготовка кабеля: Аккуратно снять изоляцию на длину, равную глубине гильзы наконечника. Не допускать повреждения проволок жилы.
2. Подготовка наконечника: Убедиться в соответствии сечения. При необходимости, обработать внутреннюю поверхность гильзы контактной пастой (для нелуженых моделей).
3. Ввод жилы: Вставить жилу в гильзу до упора, контролируя выход проволок через вентильное отверстие.
4. Опрессовка: Использовать сертифицированный пресс-инструмент (ручной, гидравлический) с матрицами, точно соответствующими типоразмеру наконечника (обычно 70 мм²). Опрессовку производить в отмеченной на гильзе зоне обжима, как правило, двойным обжимом (у основания и у устья).
5. Контроль: Проверить отсутствие зазора между гильзой и изоляцией кабеля, глубину обжима и целостность наконечника после опрессовки.

Важно: Монтаж должен производиться квалифицированным персоналом с применением соответствующего инструмента.

Маркировка и упаковка

Каждый наконечник имеет четкую маркировку, включающую тип (ТМЛ), номинальное сечение (70) и диаметр отверстия (12). Наконечники поставляются, как правило, в групповой упаковке (коробки, пакеты) с указанием количества, технических параметров и стандартов соответствия.

Заключение

Наконечник кабельный ТМЛ(DIN) 70-12 – это стандартизированное, качественное и проверенное решение для профессионального монтажа силовых кабельных линий. Его применение гарантирует соответствие требованиям нормативных документов, долговечность и безопасность электроустановки. Правильный подбор по сечению кабеля и использование рекомендованной технологии опрессовки являются залогом создания идеального электрического контакта.
