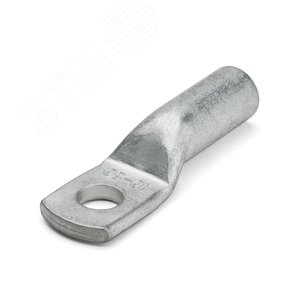

Наконечник кабельный ТМЛ 25-10, соответствующий стандарту DIN, представляет собой профессиональный электроустановочный элемент, предназначенный для надежного оконцевания и последующего присоединения медных многопроволочных жил кабелей и проводов к клеммным зажимам аппаратуры, шинам или другим токоведущим частям. Основное назначение – создание качественного, долговечного и безопасного электрического контакта с минимальным переходным сопротивлением.
Наконечник изготавливается из электролитической меди марки М1 (или аналогов), обладающей высокой электропроводностью и пластичностью. Конструктивно изделие состоит из двух основных частей: трубчатой гильзы для обжатия проводника и контактной площадки (лапки) с монтажным отверстием под болт. Гильза имеет специальную внутреннюю насечку или рифление, которое повышает силу сцепления с жилой провода при обжатии и предотвращает выскальзывание. Контактная лапка выполнена в форме, оптимизированной для стандартных зажимов DIN-реек и клеммников. Для защиты от коррозии и улучшения внешнего вида наконечник может покрываться тонким слоем олова (лужение) или серебра.
Наконечники ТМЛ(DIN) 25-10 нашли широкое применение в энергетике, приборостроении, машиностроении и строительстве. Они используются для монтажа силовых и распределительных щитов, сборки низковольтных комплектных устройств (НКУ), подключения мощного электрооборудования, генераторов, трансформаторов, а также в системах автоматики. Их применение обязательно при работе с многопроволочными (гибкими) жилами, так как предотвращает распушение и обламывание тонких проволок, обеспечивая механическую прочность соединения.
Маркировка «ТМЛ(DIN) 25-10» расшифровывается следующим образом: Т – трубчатый, М – медный, Л – луженый, DIN – соответствует немецкому промышленному стандарту, 25 – номинальное сечение подключаемого провода в квадратных миллиметрах (25 мм²), 10 – диаметр монтажного отверстия под болт в миллиметрах (10 мм). Рабочее напряжение и токовая нагрузка определяются сечением и условиями монтажа, но в целом соответствуют параметрам кабеля на которое они установлены. Критически важным является правильный подбор наконечника по сечению жилы.
Производство и технические требования к кабельным наконечникам регламентируются рядом национальных и международных стандартов, обеспечивающих безопасность и взаимозаменяемость.
Для установки наконечника ТМЛ 25-10 требуется профессиональный инструмент – гидравлический, механический или электрический пресс-кримпер. Процесс монтажа (опрессовки) включает несколько этапов: зачистка изоляции кабеля на длину гильзы, введение жилы в трубчатую часть до упора, выбор соответствующего матричного знака (обычно 25 мм²) на инструменте и обжатие в одной или нескольких точках. Категорически запрещается использовать молотки, пассатижи или подручные средства, так как это не обеспечивает требуемого контактного давления и может привести к перегреву и пожару. Рекомендуется после опрессовки визуально проверить глубину ввода жилы и качество обжатия.
Применение наконечников ТМЛ 25-10 по стандарту DIN дает значительные преимущества:
Каждый производитель обязан обеспечивать соответствие продукции заявленным стандартам. Качество наконечника можно оценить визуально: отсутствие трещин, заусенцев, равномерность покрытия. При опрессовке необходимо использовать калиброванный инструмент и соблюдать технологическую карту. Использование нестандартных или несоответствующих сечению наконечников является нарушением Правил устройства электроустановок (ПУЭ), актуальная редакция которых доступна для ознакомления на информационных порталах, связанных с техническим регулированием в электроэнергетике.
Выбор наконечника ТМЛ(DIN) 25-10 – это выбор в пользу профессионального, безопасного и долговечного электромонтажа, соответствующего всем современным нормативным требованиям.
