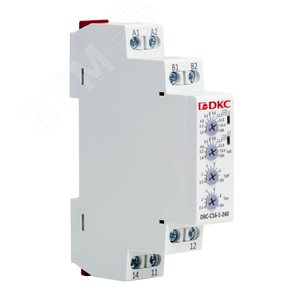

Реле контроля тока предназначено для непрерывного мониторинга силы тока в однофазных цепях и выполнения коммутаций силовых или управляющих цепей при достижении заданного порогового значения. Устройство обеспечивает защиту оборудования от перегрузок, контроля исправности нагрузок (например, электродвигателей, ТЭНов) и сигнализацию об отклонениях от нормального режима работы.
Диапазон контроля тока: 1.6 – 16 А. Настройка срабатывания осуществляется плавным поворотом потенциометра на лицевой панели с нанесенной градуировкой.
Рабочее напряжение питания: Универсальное 24 – 240 В переменного или постоянного тока (AC/DC). Это позволяет интегрировать реле в системы управления с различным напряжением питания без использования дополнительных источников.
Конфигурация выходного контакта: 1CO (One Change Over) – один перекидной (переключающий) контакт. По сути, это контактная группа SPDT (Single Pole, Double Throw), которая включает в себя нормально разомкнутый (NO) и нормально замкнутый (NC) контакты, управляемые общим подвижным элементом.
Коммутационная способность контактов: До 8 А при 250 В AC (резистивная нагрузка). Контакты реле позволяют напрямую управлять катушками магнитных пускателей, сигнальными лампами, малыми нагрузками или подавать сигнал на вход контроллера.
Гистерезис: Присутствует фиксированный гистерезис (зона нечувствительности) для предотвращения дребезга контактов при токах, близких к уставке.
Индикация: Светодиодный индикатор состояния «POWER» (наличие питания) и «ALARM» (срабатывание по току).
Способ подключения: Включение в разрыв контролируемой цепи через встроенный трансформатор тока. Силовые цепи и цепи управления подключаются к винтовым клеммным зажимам.

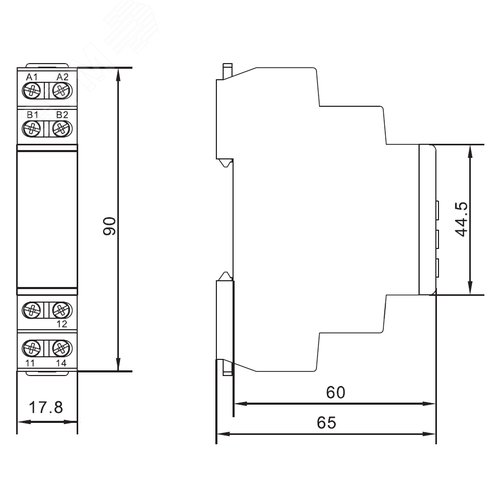

Климатическое исполнение и монтаж: Устанавливается на DIN-рейку 35 мм в распределительный шкаф. Рабочая температура окружающей среды: от -25°C до +55°C.
Реле контролирует ток, протекающий через его измерительный элемент. Когда ток превышает установленное значение, внутреннее электромеханическое или твердотельное реле переключает выходной контакт. Контакт 1CO позволяет реализовать как схему сигнализации (используя NC контакт при нормальном токе), так и схему отключения нагрузки (используя NO контакт для разрыва цепи питания через катушку пускателя).
Типовые применения:
Оборудование данного класса обычно разрабатывается и производится в соответствии с рядом международных и национальных стандартов, определяющих требования к безопасности, электромагнитной совместимости и методам испытаний. При выборе и применении реле контроля тока рекомендуется руководствоваться следующими нормативными документами:

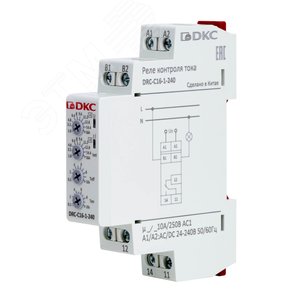

Перед монтажом убедитесь, что напряжение питания и контролируемый ток находятся в допустимых пределах. Подключение выполняется по схеме, приведенной в техническом паспорте изделия: контролируемая силовая цепь подключается последовательно через клеммы «L» и «I», цепь питания – на клеммы «A1» и «A2», а управляющие цепи – к контактам перекидной группы (COM, NO, NC). Уставка тока срабатывания устанавливается потенциометром после подачи рабочего тока на нагрузку.
Внимание! Монтаж, подключение и наладка электрооборудования должны выполняться квалифицированным персоналом с соблюдением всех требований действующих правил и норм безопасности.
