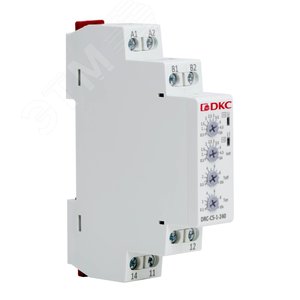

Реле контроля тока предназначено для непрерывного мониторинга силы тока в цепях переменного и постоянного тока и выполнения коммутационных операций при достижении заданного порогового значения. Устройство является ключевым элементом систем защиты оборудования от перегрузок, контроля исправности электродвигателей, насосов, вентиляторов и других потребителей, а также для сигнализации изменения технологических параметров.
Диапазон контроля тока: 0.5 – 5.0 А. Порог срабатывания плавно регулируется в пределах всего диапазона с помощью потенциометра на лицевой панели.
Рабочее напряжение питания: Универсальное 24 – 240 В переменного или постоянного тока (AC/DC). Автоматическое определение типа напряжения.
Конфигурация выходного контакта: 1CO (One Change Over) – один перекидной (нормально-разомкнутый + нормально-замкнутый) контакт.
Коммутационная способность реле: до 8 А, 250 В AC / 30 В DC (резистивная нагрузка).
Гистерезис: Фиксированный, обеспечивает устойчивое переключение и предотвращает «дребезг» контактов при колебаниях тока вокруг уставки.
Индикация: Светодиодный индикатор состояния «Питание» и «Срабатывание».

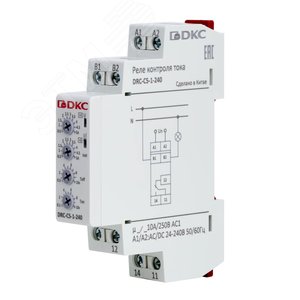

Способ подключения: Включает в себя клеммы для подключения питания, измерительной цепи (через внешний токовый трансформатор или непосредственно) и выходного контакта.

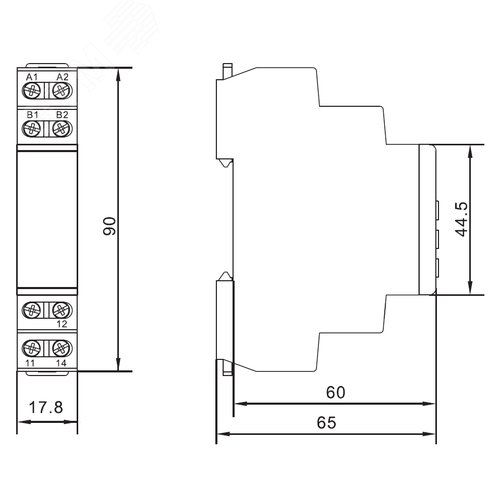

Монтаж: На DIN-рейку 35 мм.
Реле подключается в разрыв цепи нагрузки либо через внешний измерительный трансформатор тока. Встроенная схема преобразует измеренный ток в сигнал, который сравнивается с пользовательской уставкой. При превышении (или снижении, в зависимости от логики) заданного уровня тока выходное реле переключается, изменяя состояние своих контактов. Это изменение используется для подачи сигнала в систему АСУ ТП, отключения нагрузки через контактор, запуска резервного агрегата или включения аварийной сигнализации.
Универсальность по напряжению питания и типу тока (AC/DC) значительно упрощает складской учет и применение в разнородных установках. Широкий регулируемый диапазон тока (0.5-5А) делает устройство гибким инструментом для решения множества задач. Наличие перекидного контакта (1CO) предоставляет свободу выбора логики управления (сигнализация нормального или аварийного состояния). Компактный корпус для DIN-рейки обеспечивает легкую интеграцию в стандартные электрощиты и шкафы управления.
При выборе, установке и эксплуатации реле контроля тока необходимо руководствоваться действующими стандартами и правилами:
Для измерения токов, превышающих номинальный диапазон реле (5А), обязательно использование внешнего трансформатора тока соответствующего коэффициента трансформации. Подключение силовой части (нагрузки) должно осуществляться через соответствующий по мощности контактор или пускатель, так как коммутационная способность встроенного реле ограничена. При настройке уставки необходимо учитывать пусковые токи нагрузки, чтобы избежать ложных срабатываний. Монтаж и подключение должны выполняться квалифицированным персоналом с соблюдением требований электробезопасности.
