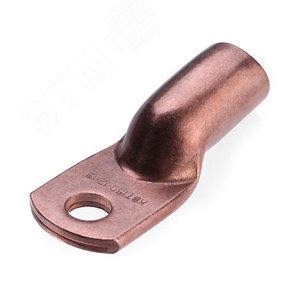

Наконечник кабельный ТМ 70-10-13 представляет собой медный луженый наконечник, предназначенный для оконцевания и надежного присоединения медных многопроволочных жил кабелей и проводов к контактным выводам электрооборудования, шинам и аппаратам. Основное применение – создание долговечного, стабильного и безопасного электрического контакта с низким переходным сопротивлением в энергетических установках, распределительных устройствах (РУ), щитах управления и других объектах электротехнической инфраструктуры.
Изделие изготавливается из электротехнической меди марки М1 (по ГОСТ 859-2001) и покрывается слоем олова для защиты от окисления и коррозии. Конструкция наконечника включает: Хвостовик (обжимная часть) – полая гильза для ввода и опрессовки жилы кабеля. Имеет маркировку сечения. Контактная лопатка – плоская часть с отверстием под болтовое соединение диаметром 13 мм, что соответствует стандартному размеру для многих аппаратов. Маркировка «ТМ 70-10-13» расшифровывается следующим образом: ТМ – трубка медная, 70 – номинальное сечение присоединяемой жилы (70 кв. мм), 10 – диаметр сечения жилы (в мм), 13 – диаметр монтажного отверстия (в мм).
Наконечник предназначен для кабелей с многопроволочной медной жилой номинальным сечением 70 кв. мм. Он рассчитан на работу в электрических сетях переменного тока с напряжением до 1000 В (по ГОСТ Р 50043.2-2018) или в цепях постоянного тока. Применяется в условиях умеренного и холодного климата (исполнения УХЛ и ХЛ). Технические параметры и требования к таким наконечникам регламентируются рядом государственных стандартов.
Производство, технические требования и методы испытаний кабельных наконечников определяются следующими основными документами: • ГОСТ Р 50043.2-2018 (IEC 61238-1-1:2012) «Соединители для силовых кабелей с изоляцией из сшитого полиэтилена на номинальное напряжение от 3,6/6 кВ до 20,8/36 кВ. Часть 1-1. Соединители для силовых кабелей с изоляцией из сшитого полиэтилена на номинальное напряжение от 3,6/6 кВ до 20,8/36 кВ. Испытания на соединениях медных и алюминиевых жил методом опрессовки». Этот стандарт важен для понимания требований к надежности контактных соединений. • ГОСТ 9688-82 «Наконечники и гильзы кабельные медные луженые. Технические условия». Данный стандарт непосредственно устанавливает требования к конструкции, материалам, маркировке и испытаниям для таких изделий, как ТМ 70-10-13. • ГОСТ 15150-69 «Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды». • Общие требования к электрическим соединениям и контактам изложены в ПУЭ 7-е издание (Правила устройства электроустановок), особенно в главах 1.7 (Заземление и защитные меры электробезопасности) и 2.1 (Электропроводки).
Монтаж наконечника ТМ 70-10-13 осуществляется методом опрессовки (обжима) с помощью специального гидравлического или механического пресс-инструмента и матриц соответствующего сечения. Перед опрессовкой необходимо подготовить конец жилы кабеля. Качество соединения после обжима должно соответствовать требованиям по механической прочности и электрическому сопротивлению. Визуальный контроль: отсутствие трещин, полное смыкание матриц, маркировка на гильзе должна оставаться читаемой. Для проверки электрических параметров может проводиться измерение переходного сопротивления (оно не должно превышать сопротивление участка жилы кабеля равной длины).
Использование наконечника ТМ 70-10-13 обеспечивает: • Надежный долговременный контакт за счет опрессовки, исключающей самораскручивание жилы и окисление внутренних проводников. • Высокую электропроводность и низкий нагрев в месте соединения благодаря цельномедной конструкции. • Устойчивость к коррозии за счет лужения поверхности. • Удобство монтажа и стандартизированное присоединение к аппаратам с болтовыми выводами. • Повышение безопасности электроустановки за счет предотвращения искрения и перегрева в точке подключения.
Для углубленного изучения нормативной базы и технических аспектов применения кабельных наконечников рекомендуется обращаться к первоисточникам: • Официальный ресурс Федерального агентства по техническому регулированию и метрологии (Росстандарт) для ознакомления с актуальными текстами ГОСТ: https://www.rst.gov.ru. • Электронный фонд правовой и нормативно-технической документации, предоставляющий доступ к стандартам: https://docs.cntd.ru. • Открытые библиотеки нормативной документации, такие как https://allgosts.ru (раздел "Электротехника"). • Актуальная редакция Правил устройства электроустановок (ПУЭ) доступна на информационных порталах, посвященных электроэнергетике, например, на сайте https://www.consultant.ru (раздел "Технические регламенты").
Наконечник кабельный ТМ 70-10-13 является стандартизированным, надежным и обязательным к применению элементом для профессионального монтажа силовых кабельных линий. Его использование гарантирует соответствие электроустановки требованиям безопасности, правил технической эксплуатации и обеспечивает длительный срок службы без необходимости обслуживания контактного соединения. Правильный выбор, монтаж с соблюдением технологии и контроль качества соединения являются залогом бесперебойной работы любого электрооборудования.
