Делитель ТВ х 4 под F-разъём 5-1000 МГц

Делитель ТВ х 4 под F разъём 5-1000 МГц PROCONNECT (etm05-6023)

Делитель (сплиттер) PROCONNECT модели etm05-6023 — это высококачественное пассивное устройство, предназначенное для равномерного распределения телевизионного сигнала между четырьмя абонентскими точками. Модель является ключевым элементом при построении надежных и эффективных кабельных сетей для приема эфирного (DVB-T2), кабельного (DVB-C) и спутникового (DVB-S2) телевидения в частных домах, квартирах, офисах и гостиницах.

Конструктивные особенности и технические характеристики

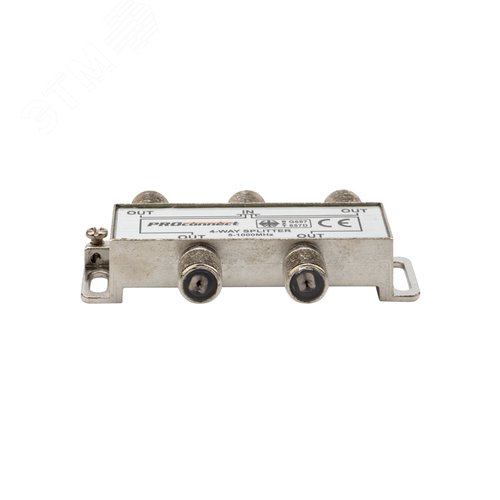

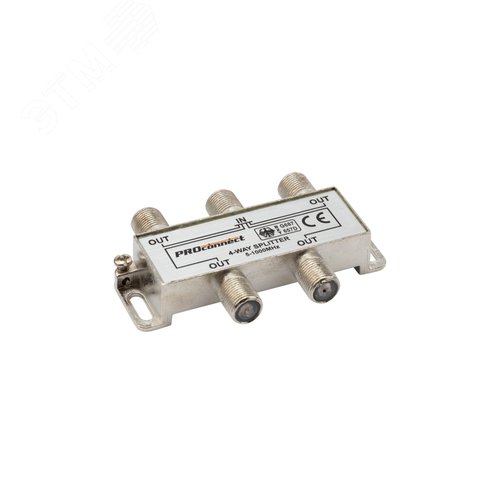

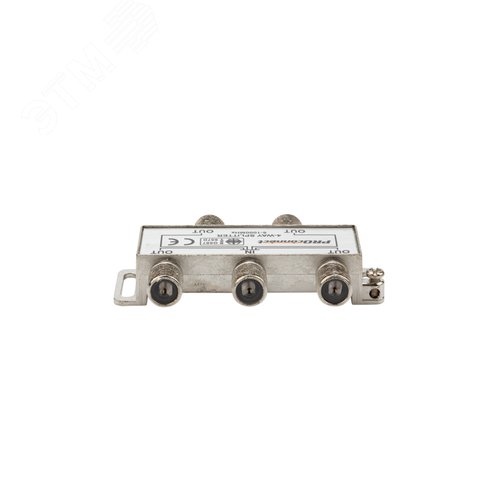

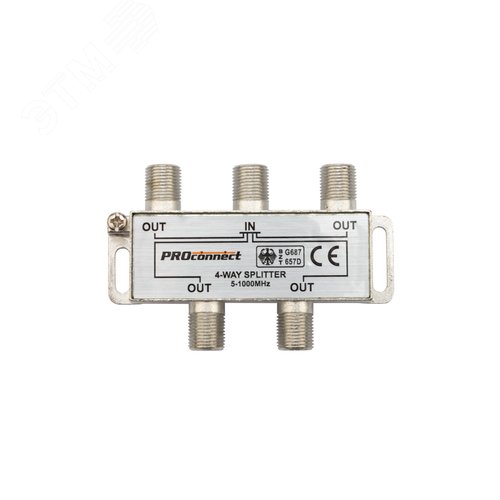

Корпус делителя выполнен из прочного цинкового сплава с никелевым покрытием, что обеспечивает эффективную защиту от коррозии и механическую стойкость. Для монтажа предусмотрены отверстия, позволяющие надежно закрепить устройство на стене или другой поверхности. Основные технические параметры:

• Диапазон рабочих частот: 5–1000 МГц. Широкополосность устройства позволяет использовать его для передачи сигналов как цифрового, так и аналогового телевидения, а также сигналов широкополосного доступа в Интернет (DOCSIS).
• Количество выходов: 4.
• Тип разъемов: F-гнездо (F-type female). Данный тип соединения является стандартом де-факто для телевизионных сетей благодаря надежности, хорошим частотным свойствам и простоте монтажа.
• Коэффициент деления (затухание): ~7-8 дБ на каждом выходе. Затухание равномерно распределено между выходами, что гарантирует одинаковый уровень сигнала на всех приемниках.
• Развязка между выходами: не менее 20 дБ. Высокая развязка предотвращает взаимное влияние подключенных приемников друг на друга, исключая возникновение помех и наводок.
• Проходное затухание: Минимально, что сохраняет качество исходного сигнала.
• Волновое сопротивление: 75 Ом. Полное соответствие стандарту коаксиальных кабелей, используемых в телевизионных сетях.

Назначение и сферы применения

Делитель PROCONNECT etm05-6023 используется для решения следующих задач:

• Разводка антенного сигнала на несколько телевизоров в квартире или загородном доме.
• Построение разветвленных кабельных сетей в малых офисах, гостиничных номерах, хостелах.
• Организация распределительной сети от коллективной (общедомовой) антенны.
• Подключение нескольких тюнеров или TV-приставок к одной антенне.

Важно помнить, что делитель (splitter) предназначен для РАСПРЕДЕЛЕНИЯ сигнала от одного источника на несколько потребителей. Если необходимо суммировать сигналы от нескольких антенн (например, эфирной и спутниковой) в один кабель, следует использовать специальное устройство — диплексер или сумматор.

Преимущества модели PROCONNECT etm05-6023

• Широкий частотный диапазон: Поддержка частот до 1000 МГц обеспечивает совместимость с современными и перспективными стандартами вещания.
• Качественные материалы: Металлический корпус обеспечивает отличную экранировку от внешних электромагнитных помех и эффективный отвод тепла.
• Надежные соединения: Резьбовые F-разъемы гарантируют стабильный и долговечный контакт, исключая самопроизвольное отсоединение кабеля.
• Стабильность параметров: Все технические характеристики остаются неизменными в течение всего срока службы устройства.
• Простота установки: Для монтажа не требуется специальный инструмент или глубокие технические знания.

Руководство по подключению и монтажу

1. Выберите место для установки делителя, максимально близкое к точке входа сигнала (антенному кабелю) и удобное для прокладки кабелей к телевизорам. 2. Надежно закрепите делитель на стене с помощью винтов через монтажные отверстия. 3. Зачистите концы коаксиальных кабелей. Аккуратно снимите верхнюю изоляцию, экран и диэлектрик, оставив центральную жилу длиной около 5 мм. 4. Подсоедините входной кабель (идущий от антенны или усилителя) к разъему, помеченному как "IN" (Вход). 5. Подсоедините кабели, идущие к телевизорам или приставкам, к разъемам, помеченным как "OUT" (Выход) 1, 2, 3, 4. 6. Убедитесь, что все F-коннекторы плотно закручены для обеспечения качественного контакта. 7. Проверьте уровень сигнала на всех подключенных телевизорах. Если сигнал ослаблен, может потребоваться установка антенного усилителя перед делителем.

Нормативная и техническая документация

Производство и параметры оборудования для кабельных сетей телевизионного вещания регламентируется следующими документами и стандартами:

• ГОСТ 28324-89: "Сети распределительные систем кабельного телевидения. Общие технические условия". Этот стандарт определяет основные требования к элементам кабельных сетей, включая разветвители и делители. С текстом стандарта можно ознакомиться на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
• ГОСТ Р 52023-2003: "Сети распределительные систем кабельного телевидения. Классификация параметров. Основные требования к измерению параметров". Стандарт устанавливает методы контроля качества и измерения технических характеристик.
• Международные стандарты серии IEC 61169 (например, IEC 61169-24): Эти стандарты регламентируют радиочастотные coaxial connectors, включая F-тип, определяя их механические и электрические характеристики. Информация доступна на ресурсе Международной электротехнической комиссии (www.iec.ch).
• Рекомендации Международного союза электросвязи (ITU-R): В частности, документы, касающиеся планирования и построения сетей телевизионного вещания. Актуальные материалы размещены на портале ITU (www.itu.int).

Важные замечания по эксплуатации

Для обеспечения долговечной и бесперебойной работы устройства следует соблюдать несколько простых правил: - Защищайте делитель от прямого воздействия атмосферных осадков. Данная модель предназначена для установки внутри помещений. - Не допускайте механических перегрузок (ударов, сильных изгибов кабеля в месте подключения). - При значительной длине кабелей (более 20-30 метров) или при слабом входном сигнале используйте магистральный усилитель для компенсации потерь. - Для получения наилучшего качества цифрового сигнала рекомендуется использовать кабели с низким затуханием (например, SAT 703 или аналоги).

Делитель ТВ PROCONNECT etm05-6023 — это оптимальное сочетание цены, качества и надежности для построения многопоточных телевизионных сетей, соответствующее всем требованиям современных стандартов вещания.
