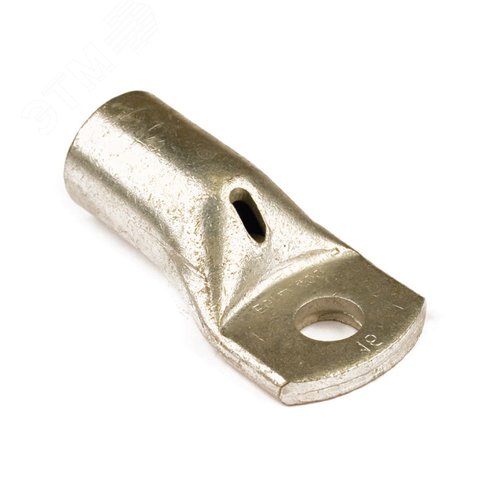

Наконечник кабельный медный луженый ТМЛ 50-10-10 L47 представляет собой профессиональный электроустановочный компонент, предназначенный для оконцевания и последующего надежного присоединения медных многопроволочных жил силовых кабелей и проводов к контактным выводам электрооборудования, шинам распределительных устройств или клеммам аппаратов. Изделие маркировки ТМЛ расшифровывается как: Т – наконечник, М – медный, Л – луженый. Цифры 50-10-10 обозначают номинальное сечение подключаемого провода (50 мм²), диаметр хвостовика под болт (10 мм) и длину гильзы (47 мм, где L47 – исполнение по длине).
Наконечник изготавливается из высококачественной электротехнической меди марки М1 (по ГОСТ 859-2001), обладающей исключительной электропроводностью и пластичностью. Для защиты от коррозии и окисления, а также для облегчения пайки и снижения переходного сопротивления, поверхность наконечника покрыта слоем олова (лужение) горячим методом. Конструкция состоит из двух основных частей:
Гильзовая часть (запрессовочная): Полая трубка с уплощением на конце (контрфланцем), предотвращающим растекание жил. Предназначена для ввода подготовленных проводников и последующего обжатия с помощью специального инструмента – гидравлического или механического пресс-клеща.
Контактная площадка (хвостовик): Кольцевая (тип «К») или вилочная часть с отверстием под болт крепления диаметром 10 мм. Форма «кольцо» обеспечивает максимальную площадь контакта и надежность соединения, предотвращая самопроизвольное отсоединение под вибрацией.
Наконечник ТМЛ 50-10-10 L47 нашел широкое применение в энергетике, промышленном и гражданском строительстве, при монтаже распределительных щитов (ГРЩ, ВРУ, ЩО), силовых установок, станков, трансформаторных подстанций и генераторов. Его использование гарантирует:
• Минимальное переходное сопротивление: Прямой контакт меди с медью или луженой поверхности с оловянным покрытием клеммы обеспечивает стабильную электропроводность.
• Коррозионную стойкость: Лужение защищает медь от окисления (появления патины) в условиях повышенной влажности.
• Механическую прочность: Обжатие создает неразъемное соединение, по механической стойкости и электрическому контакту не уступающее цельнометаллическому проводнику.
• Повышенную термостойкость: Медь и олово сохраняют свойства при нагреве, что важно для соединений, работающих под нагрузкой.
• Удобство монтажа: Стандартизированные геометрические параметры позволяют использовать сертифицированный профессиональный инструмент для обжима.
Изделие соответствует требованиям ключевых национальных и межгосударственных стандартов, регламентирующих производство кабежной арматуры:
• ГОСТ 7386-80 «Наконечники медные кольцевые изолированные и неизолированные» – основной стандарт, определяющий типы, конструктивные размеры, технические требования к медным наконечникам. Актуальную редакцию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
• ГОСТ Р 50043.1-2012 (МЭК 61238-1:2003) «Соединители для силовых кабелей с медными или алюминиевыми жилами. Общие требования и методы испытаний» – устанавливает методы испытаний на стойкость к циклическому нагреву, превышению тока, механическую прочность. Документ доступен для ознакомления на портале нормативных документов (docs.cntd.ru).
• Стандарты серии IEC 61238 – международные нормы, гармонизированные с российскими требованиями. Информация представлена на ресурсе Международной электротехнической комиссии (www.iec.ch).
Основные параметры: Сечение подключаемого провода: 50 мм²; Диаметр отверстия под болт: 10 мм; Посадочная длина гильзы (L): 47 мм; Тип исполнения: луженый; Материал: медь М1.
Правильный монтаж – залог долговечности и безопасности соединения. Работы должны выполняться квалифицированным персоналом с соблюдением Правил устройства электроустановок (ПУЭ), актуальная редакция которых публикуется на официальном ресурсе (www.garant.ru в разделе нормативных актов).
Этапы монтажа:
1. Подготовка кабеля: Снять с жилы изоляцию на длину, равную глубине гильзы. Скрутить многопроволочные жилы, при необходимости обработать кварцево-вазелиновой пастой.
2. Подготовка наконечника: Убедиться в соответствии сечения. Зачистить внутреннюю поверхность гильзы (если не луженая).
3. Опрессовка: Ввести жилу в гильзу до упора. Выбрать матрицу пресс-клещей, соответствующую типоразмеру наконечника (обычно маркируется на гильзе). Обжать в двух точках (у основания и у края) или по всей длине, в зависимости от типа инструмента. Качество обжима контролируется по полному закрытию матриц.
4. Проверка: Визуальный осмотр на отсутствие трещин, надежность фиксации. При возможности – измерение переходного сопротивления.
Важно: Запрещается использовать наконечники с видимыми дефектами, применять для опрессовки непредназначенный инструмент (молотки, пассатижи), а также использовать наконечник для алюминиевых проводов.
Каждая партия наконечников ТМЛ должна сопровождаться документом о качестве (сертификатом соответствия или декларацией), удостоверяющим их соответствие указанным стандартам. Изделия поставляются в индивидуальной упаковке (пакеты, коробки) с обязательной маркировкой, включающей тип, сечение, диаметр отверстия и наименование производителя. Хранение рекомендуется в сухих складских помещениях для предотвращения конденсации влаги.
Наконечник ТМЛ 50-10-10 L47 – это стандартизированный, надежный и проверенный временем элемент для создания долговечных и безопасных электрических соединений в силовых цепях до 1000В. Его применение, регламентированное отечественными и международными стандартами, обеспечивает бесперебойную работу электроустановок, снижает риск нагрева и аварийных ситуаций, что делает его незаменимым в арсенале профессионального электромонтажника.
