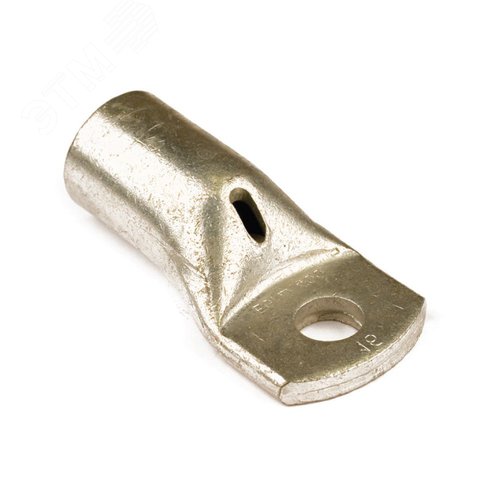

Наконечник кольцевой под винт 2.5мм.кв. винт 3мм.

Наконечник кольцевой под винт 2.5 мм², винт 3 мм: Надежное и стандартизированное соединение

Кольцевой наконечник кабельный под винт 3 мм для провода сечением 2.5 квадратных миллиметра представляет собой профессиональный электроустановочный элемент, предназначенный для создания максимально надежного, долговечного и безопасного неразъемного электрического соединения. Изделие используется для оконцевания многопроволочных (гибких) медных жил с последующим креплением под винт диаметром 3 мм на шинах, клеммах автоматов, розеток, различных электротехнических устройств и оборудования.

Конструктивные особенности и материалы

Наконечник изготавливается из высококачественной электролитической меди марки М1 или ее аналогов, что обеспечивает отличную электропроводность и минимальное переходное сопротивление. Для защиты от коррозии и окисления изделие подвергается гальваническому лужению оловом или его сплавами по всей поверхности. Конструктивно состоит из двух основных частей:

• Контактная кольцевая часть: Стандартизированное кольцо (тип "О") с внутренним диаметром, рассчитанным под винт М3 (часто около 3.2-3.5 мм). Кольцевая форма обеспечивает большую площадь контакта и предотвращает выскальзывание провода из-под клеммы, что критически важно для вибрационных нагрузок.
• Обжимная гильза (хвостовик): Полая медная трубка, в которую вставляется зачищенная жила кабеля. Гильза имеет строго регламентированное внутреннее сечение, соответствующее номиналу 2.5 мм², и может быть оснащена контрольным отверстием для визуальной проверки глубины ввода жилы.

Область применения и технические преимущества

Данные наконечники незаменимы в электромонтаже, при сборке распределительных щитов (ГРЩ, ВРУ, ЩР), подключении мощного оборудования, станков, систем автоматики. Их использование регламентировано для любых ответственных соединений гибких проводов.

Ключевые преимущества:

• Повышенная надежность: Исключает распушение и обламывание тонких проволочек гибкой жилы.
• Низкое переходное сопротивление: Плотный обжим и медь обеспечивают стабильный контакт, минимизируя нагрев в точке соединения.
• Механическая прочность: Обжимной участок защищает провод от механических нагрузок на изгиб и растяжение.
• Стандартизация и безопасность: Соответствие ГОСТам и ПУЭ гарантирует безопасную эксплуатацию электроустановок.
• Удобство монтажа: Упрощает установку и последующее обслуживание/демонтаж соединения.

Технические характеристики и маркировка

Стандартная маркировка для такого изделия: НКИ 2,5-3-У или НВИ 2,5-3-У, где НКИ/НВИ – наконечник кольцевой изолированный/втулочный изолированный, 2,5 – сечение провода в мм², 3 – диаметр под винт в мм. Изоляция (при ее наличии) представлена ПВХ-кембриком, обычно черного цвета, который также указывает на номинальное сечение.

Критически важные параметры:

• Номинальное сечение подключаемого провода: 2.5 мм².
• Диаметр крепежного винта: 3 мм (М3).
• Тип конца: Кольцевой (тип "О", DIN 46237, Ring tongue).
• Материал проводника: Луженая медь.
• Максимальный рабочий ток определяется сечением кабеля, а не наконечником.

Технология монтажа (обжим)

Для установки наконечника требуется специализированный инструмент – пресс-клещи (кримпер) с соответствующими матрицами (обычно маркированными 2.5). Процесс обжима является неразъемным и должен выполняться в строгом соответствии с технологией:

1. Зачистка изоляции провода на длину гильзы.
2. Введение жилы в гильзу до упора (контроль через отверстие).
3. Помещение гильзы в гнездо кримпера, маркированное 2.5.
4. Выполнение обжима (до полного смыкания ручек инструмента).

Качественный обжим обеспечивает неразрывное соединение и оптимальную электропроводность.

Нормативная документация и стандарты

Производство, технические требования и применение кабельных наконечников регламентируется рядом национальных и международных стандартов, а также правилами электроустановок. При подборе и использовании данных изделий рекомендуется руководствоваться следующими ресурсами и документами:

• «Правила Устройства Электроустановок (ПУЭ) – основной документ, определяющий требования к электроустановкам, включая соединения и оконцевание проводов. Актуальные издания публикуются на официальных ресурсах, посвященных техническому регулированию.
• ГОСТ Р МЭК 61238-1-2011 «Соединители для силовых кабелей с медными жилами. Общие требования и методы испытаний». Этот стандарт устанавливает требования к соединителям, включая наконечники. Ознакомиться с информацией о стандарте можно на портале Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ 7386-80 (ИУС 4-91) «Наконечники медные кольцевые для кабелей и проводов. Конструкция и размеры». Исторический, но широко применяемый стандарт на конструкцию. Информацию можно найти в специализированных базах нормативной документации.
• Стандарты серии DIN 46237 (Германия) и IEC 61238 (Международная электротехническая комиссия) являются широко признанными международными аналогами, определяющими формы и типы наконечников. Сведения о стандартах IEC доступны на официальном сайте International Electrotechnical Commission.

Критерии выбора и безопасность

При выборе наконечника необходимо строго соблюдать соответствие сечения провода (2.5 мм²) и диаметра монтажного отверстия/винта (3 мм). Использование наконечника не по сечению или неправильный обжим приводят к перегреву, оплавлению и возгоранию. Запрещается использовать пайку вместо обжима, так как она нарушает механическую стабильность и приводит к ползучести припоя под нагрузкой. Все работы должны проводиться на обесточенном оборудовании квалифицированным персоналом с соблюдением правил электробезопасности.

Данное описание носит информационно-технический характер и предназначено для правильного понимания назначения, характеристик и области применения кольцевого наконечника 2.5 мм² под винт 3 мм.
