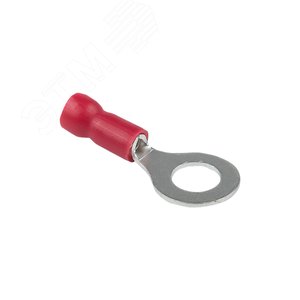

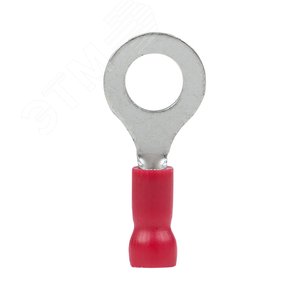

Наконечник кольцевой изолированный НКИ 1.25-6 (50шт)

Наконечник кольцевой изолированный НКИ 1.25-6 (50шт)

Наконечник кольцевой изолированный НКИ 1.25-6 представляет собой высококачественный электроустановочный компонент, предназначенный для надежного и безопасного соединения медных многопроволочных проводников с защитным изолирующим покрытием. Данный наконечник соответствует строгим требованиям современных электромонтажных работ и обеспечивает долговечный контакт без окисления.

Конструктивные особенности

Наконечник состоит из двух основных элементов: луженой медной гильзы кольцевой формы и прозрачного нейлонового изолятора. Гильза изготовлена из высококачественной электротехнической меди, что обеспечивает отличную электропроводность и стойкость к коррозии. Лужение поверхности гильзы предотвращает окисление и упрощает пайку при необходимости.

Прозрачный изолятор из прочного нейлона выполняет двойную функцию: обеспечивает электрическую изоляцию места соединения и предохраняет его от механических повреждений. Прозрачность изолятора позволяет визуально контролировать правильность обжима и глубину ввода жилы. Конструкция наконечника включает входной фаскосниматель, который предотвращает повреждение отдельных проволок жилы при монтаже.

Технические параметры

• Тип: НКИ (Наконечник Кольцевой Изолированный)
• Сечение подключаемого провода: 1.25 мм²
• Диаметр крепежного отверстия: 6 мм
• Материал гильзы: Луженая медь (CuZn37)
• Материал изолятора: Нейлон (Полиамид 6.6)
• Цвет изолятора: Прозрачный
• Температурный диапазон: от -40°C до +105°C
• Класс защиты: IP20
• Количество в упаковке: 50 шт

Область применения

Наконечники НКИ 1.25-6 широко используются в электротехнических щитах, распределительных устройствах, панелях управления, клеммных коробках и другом электрооборудовании. Они применяются для оконцевания многопроволочных жил проводов и кабелей перед подключением к винтовым зажимам, клеммам автоматов защиты, УЗО, диффавтоматов, клеммных колодок и других электротехнических компонентов.

Преимущества использования

• Надежный контакт: Исключает распушение и обламывание тонких проволок многопроволочной жилы.
• Электробезопасность: Изолятор предотвращает короткое замыкание и случайное прикосновение к токоведущей части.
• Коррозионная стойкость: Лужение гильзы защищает соединение от окисления.
• Механическая прочность: Прочный обжим и изолятор повышают виброустойчивость соединения.
• Визуальный контроль: Прозрачный изолятор позволяет проверить правильность установки жилы.
• Стандартизация: Соответствие типоразмера и посадочного места обеспечивает совместимость с большинством электроустановочных изделий.

Стандарты и нормативные документы

Производство и технические характеристики наконечников НКИ регламентируются следующими основными документами:

• ГОСТ Р МЭК 61238-1-2014: "Соединители для силовых кабелей с номинальным напряжением до 30 кВ включительно. Часть 1. Соединители для медных и алюминиевых проводников методом обжатия". Этот стандарт устанавливает общие требования и методы испытаний для соединителей, включая наконечники. С актуальными текстами ГОСТов можно ознакомиться на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ТУ 16-705.499-2010: "Наконечники кабельные медные луженые и нелуженые, гильзы соединительные и ответвительные". Эти технические условия непосредственно определяют требования к конструкции, материалам и размерам наконечников типа НКИ.
• Правила Устройства Электроустановок (ПУЭ): Глава 2.1 "Электропроводки" и Глава 3.1 "Защита электрических сетей до 1 кВ" регламентируют требования к монтажу и соединению проводников, где важную роль играет качество оконцевания. Актуальная редакция ПУЭ публикуется на ресурсах, связанных с Министерством энергетики Российской Федерации.

Инструкция по монтажу

1. Подготовка провода: Снимите внешнюю изоляцию с кабеля на длину, равную глубине гильзы наконечника.
2. Подготовка жилы: Аккуратно скрутите многопроволочную жилу, чтобы предотвратить распушение.
3. Ввод жилы: Введите подготовленную жилу в гильзу наконечника до упора.
4. Обжим: Используя специальный пресс-клещ (кримпер) с матрицей соответствующего сечения (1.25 мм²), произведите обжим гильзы в двух точках – в зоне контакта с жилой и в зоне изоляции.
5. Контроль: Убедитесь, что жила надежно зафиксирована и не выпадает из наконечника. Через прозрачный изолятор проверьте глубину ввода жилы.

Важно: Запрещается использовать для обжима пассатижи или другой неспециализированный инструмент, так как это не обеспечивает необходимого давления и может привести к нарушению контакта и перегреву в месте соединения.

Комплектация

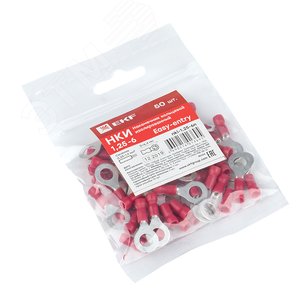

Наконечники поставляются в удобной упаковке по 50 штук, что оптимально для выполнения серийных электромонтажных работ.

Использование наконечников НКИ 1.25-6 – это гарантия создания профессионального, безопасного и долговечного электрического соединения, соответствующего всем требованиям современных стандартов.
