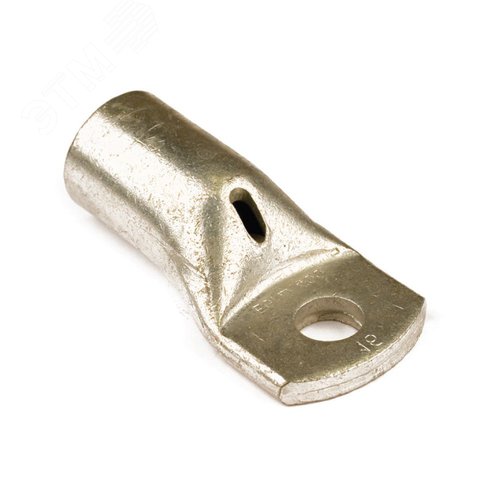

Наконечник медный луженый ТМЛ 70-14-12 L57

Наконечник медный луженый ТМЛ 70-14-12 L57: Надежное соединение для силовых цепей

Наконечник кабельный медный луженый ТМЛ 70-14-12 L57 предназначен для оконцевания и последующего надежного подсоединения медных многопроволочных жил силовых кабелей и проводов к контактным выводам электрооборудования, шинам и аппаратам. Изделие обеспечивает низкое переходное сопротивление, высокую механическую прочность и долговечность соединения, что критически важно для безаварийной работы электроустановок.

Конструктивные особенности и материалы

Наконечник изготавливается из высококачественной электролитической меди марки М1 (по ГОСТ 859-2001), обладающей отличной электропроводностью. Для защиты от коррозии и окисления, а также для улучшения паяемости и сохранения стабильных свойств контакта, рабочая часть наконечника (гильза и плоский контактный лепесток) покрыта слоем олова методом горячего лужения. Хвостовик гильзы имеет специальную насечку (кольцевой рифленый профиль), которая увеличивает механическую прочность обжатия и предотвращает растекание жил. Конструкция соответствует типу "ТМЛ" – медный луженый.

Расшифровка обозначения ТМЛ 70-14-12 L57

• ТМЛ: Тип – Трубка медная луженая.
• 70: Номинальное сечение присоединяемой медной жилы, кв.мм.
• 14: Диаметр монтажного (крепежного) отверстия в контактном лепестке, мм.
• 12: Ширина контактной площадки (лепестка), мм.
• L57: Полная длина наконечника, мм.

Технические характеристики и параметры

• Сечение подключаемой жилы: 70 кв.мм (рекомендованный диапазон может составлять 50-70 кв.мм, в зависимости от стандарта).
• Диаметр отверстия под болт: 14 мм.
• Размер контактного лепестка: ширина 12 мм, толщина материала.
• Общая длина (L): 57 мм.
• Материал: Медь М1 (не менее 99.9%).
• Покрытие: Горячее лужение оловом или оловянно-свинцовым сплавом.
• Температурный режим эксплуатации: соответствует классу нагревостойкости подключенного оборудования (обычно до +105°C для кабелей).
• Электрическое сопротивление: Минимальное, соответствует требованиям к постоянным соединениям.
• Способ монтажа: Опрессовка с помощью специального гидравлического, механического или ручного пресс-инструмента с соответствующими матрицами (индикаторами обжатия).

Область применения

Наконечники ТМЛ 70-14-12 L57 широко используются в энергетике, промышленном и гражданском строительстве для монтажа силовых распределительных сетей переменного и постоянного тока. Они применяются при сборке вводно-распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ), распределительных щитов этажных (ЩЭ), щитов управления, а также для подключения мощного электрооборудования (трансформаторов, генераторов, электродвигателей, силовых выключателей). Изделие подходит для работы в сетях до 1000 В.

Преимущества использования

• Надежный контакт: Медь и лужение обеспечивают минимальное переходное сопротивление и стабильность параметров в течение всего срока службы.
• Защита от коррозии: Луженое покрытие предотвращает окисление медной поверхности, что особенно важно в условиях повышенной влажности.
• Упрощение монтажа: Покрытие оловом улучшает паяемость при необходимости дополнительной фиксации.
• Механическая прочность: Опрессованное соединение по прочности не уступает цельнометаллической жиле и обладает высокой виброустойчивостью.
• Стандартизация: Изделие производится в соответствии с действующими ГОСТ, что гарантирует совместимость и безопасность.

Стандарты и нормативная документация

Производство и технические требования к наконечникам типа ТМЛ регламентируются следующими основными документами:
ГОСТ Р МЭК 61238-1-2016 - Соединители для силовых кабелей с номинальным напряжением до 30 кВ (до 1 кВ включительно). Требования и методы испытаний. Это ключевой стандарт, устанавливающий требования к электрическим и механическим характеристикам.
ГОСТ 7386-80 - Наконечники и гильзы медные клеммные для алюминиевых и медных жил. Общие технические условия (хотя частично устарел, но часто служит ориентиром).
ГОСТ 9688-82 - Наконечники штыревые втычные и гильзы соединительные для кабелей и проводов. Технические условия.

При выборе и монтаже наконечников также следует руководствоваться правилами устройства электроустановок (актуальными изданиями ПУЭ) и инструкциями по монтажу кабельных линий.

Инструкция по монтажу (общие рекомендации)

1. Подготовка кабеля: Удалите наружную изоляцию с конца жилы на длину, равную глубине гильзы наконечника.
2. Подготовка наконечника: Убедитесь в соответствии сечения и чистоты внутренней поверхности гильзы.
3. Ввод жилы: Введите подготовленную многопроволочную жилу в гильзу наконечника до упора.
4. Опрессовка: Используя профессиональный обжимной инструмент (пресс-клещи, гидравлический пресс) с матрицами, точно соответствующими типоразмеру наконечника (70 кв.мм), выполните обжатие. Обычно требуется два или более обжима (со стороны лепестка и со стороны хвостовика). Места обжима должны соответствовать маркировке на наконечнике или инструкции инструмента.
5. Контроль: Проверьте надежность фиксации: жила не должна проворачиваться или вытягиваться из наконечника. Визуально обжатие должно быть равномерным.

Важно: Монтаж должен производиться квалифицированным персоналом с соблюдением всех правил электробезопасности и с применением сертифицированного инструмента.

Упаковка, маркировка и хранение

Наконечники поставляются в индивидуальной упаковке (пакет) или групповой (коробка). Маркировка включает тип (ТМЛ), сечение, диаметр отверстия и товарный знак изготовителя. Хранить изделия следует в сухом помещении, защищенном от агрессивных паров и повышенной влажности, которая может привести к потускнению луженой поверхности.

Заключение

Наконечник ТМЛ 70-14-12 L57 является стандартизированным, высоконадежным элементом для создания постоянных соединений в силовых электрических цепях. Его применение, соответствующее требованиям ГОСТ и ПУЭ, гарантирует электробезопасность, стабильность работы и длительный срок службы кабельных линий и электрооборудования. Правильный выбор сечения и качественный монтаж – залог бесперебойного электроснабжения.
