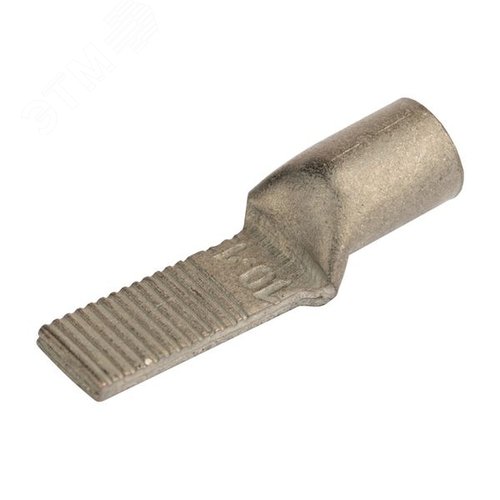

Наконечник штифтовой медный луженый НШМЛ-10-5.5-13

Наконечник штифтовой медный луженый НШМЛ-10-5.5-13: Описание и технические характеристики

Наконечник штифтовой медный луженый НШМЛ-10-5.5-13 представляет собой высококачественный электроустановочный элемент, предназначенный для надежного и долговечного соединения медных многопроволочных проводников сечением до 10 мм². Изделие относится к классу контактных штифтовых наконечников и широко применяется в электротехнических устройствах, где требуется периодическое соединение и разъединение цепей под напряжением.

Конструктивные особенности и материалы

Наконечник изготавливается из электротехнической меди марки М1 (по ГОСТ 859-2001), что обеспечивает высокую электропроводность и минимальные потери энергии. Ключевой особенностью является сплошное лужение рабочей поверхности (контактной части) и внутренней полости гильзы тонким слоем олова или сплава олова со свинцом. Этот процесс, регламентируемый стандартами, предотвращает окисление меди, повышает коррозионную стойкость и облегчает пайку при необходимости.

Конструкция наконечника состоит из двух основных частей:

1. Контактный штифт (хвостовик): Цилиндрический штифт диаметром 5.5 мм и длиной 13 мм. Эта часть предназначена для вставки в соответствующую пружинную или винтовую клемму аппарата (например, автоматического выключателя, УЗО, клеммной колодки).
2. Обжимная гильза (трубчатая часть): Предназначена для опрессовки многопроволочного медного провода. Имеет маркировку с указанием номинального сечения (10 мм²) и, как правило, контрольное отверстие для визуальной проверки глубины ввода жилы.

Область применения

НШМЛ-10-5.5-13 находит применение в низковольтных комплектных устройствах (НКУ) – вводно-распределительных щитах (ВРУ), щитах управления, групповых щитках жилых и промышленных зданий. Он используется для оконцевания проводов и кабелей, подключаемых к силовым и защитным аппаратам, измерительным приборам, где предусмотрено штифтовое (штекерное) подключение. Наконечник обеспечивает переход с гибкого проводника на жесткий контактный штифт, что исключает обламывание тонких проволок и гарантирует стабильное контактное давление.

Технические параметры и стандартизация

Изделие соответствует требованиям ряда национальных и межгосударственных стандартов, что гарантирует его безопасность и функциональность:

• Основной стандарт: ГОСТ Р 50043.2-2020 (МЭК 61238-1-1:2018) "Соединители для силовых электрических цепей. Часть 1. Общие требования". Этот документ устанавливает общие требования к электрическим соединителям, включая методы испытаний.
• На материалы: ГОСТ 859-2001 "Медь. Марки" и стандарты на процессы лужения.
• На применение: Изделия данного типа часто используются в аппаратуре, соответствующей ГОСТ Р 50030.1-2012 (МЭК 60947-1:2007) "Аппаратура распределения и управления низковольтная. Часть 1. Общие правила".
• На монтаж: Опрессовка должна производиться в соответствии с рекомендациями ГОСТ Р МЭК 60352-2-2009 "Соединения без пайки. Часть 2. Соединения с помощью обжимных гильз. Общие требования, методы испытаний и практическое руководство".

Ключевые параметры:

• Номинальное сечение подключаемого проводника: 10 мм².
• Диаметр контактного штифта: 5.5 мм.
• Длина штифта: 13 мм.
• Тип исполнения: луженый (обозначение "Л" в маркировке).
• Минимальная электрическая прочность изоляции не нормируется для самого наконечника, но собранное соединение должно выдерживать испытания по ГОСТ Р 50043.2.
• Сопротивление готового контактного соединения (провод + наконечник) не должно превышать сопротивление эквивалентной длины цельного медного проводника.

Преимущества использования

Использование наконечника НШМЛ-10-5.5-13 обеспечивает:

1. Надежный электрический контакт: Исключает распушение и окисление гибких жил, обеспечивая максимальную площадь контакта и минимальное переходное сопротивление.
2. Механическую прочность: Защищает провод от излома в точке крепления к клемме, особенно при вибрациях.
3. Коррозионную стойкость: Луженая поверхность защищает медь от воздействия атмосферы и предотвращает образование не проводящих окисных пленок.
4. Удобство монтажа и обслуживания: Позволяет быстро и многократно подключать/отключать провод от аппарата без повреждения токоведущей жилы.
5. Стандартизацию: Габаритные размеры штифта унифицированы, что обеспечивает совместимость с клеммами аппаратов различных производителей.

Монтаж и требования безопасности

Монтаж наконечника осуществляется методом опрессовки (обжима) с помощью специального ручного или гидравлического инструмента (пресс-клещей) с матрицами соответствующего профиля и размера (как правило, указывается на гильзе). Провод должен быть зачищен на необходимую длину, жилы уложены ровно и введены в гильзу до упора. Обжим должен производиться в средней части гильзы, часто в два этапа (ближе к хвостовику и к входному отверстию). Категорически запрещается использовать для крепления пайку вместо опрессовки, так как это приводит к нарушению механической прочности и "растеканию" припоя под воздействием температуры. Все работы должны проводиться на обесточенном оборудовании квалифицированным персоналом с соблюдением правил электробезопасности, в частности Правил устройства электроустановок (ПУЭ).

Маркировка и упаковка

На корпус наконечника (на гильзе) наносится четкая маркировка, включающая тип (НШМЛ), номинальное сечение (10), диаметр штифта (5.5) и его длину (13). Изделия поставляются, как правило, в групповой упаковке (пакеты, коробки) с указанием технических данных и стандартов соответствия. Хранение должно осуществляться в сухих складских помещениях.

Наконечник штифтовой НШМЛ-10-5.5-13 – это стандартизированное, надежное решение для создания разборных контактных соединений в электроустановках до 1000 В, обеспечивающее долгий срок службы и стабильность электрических параметров.
