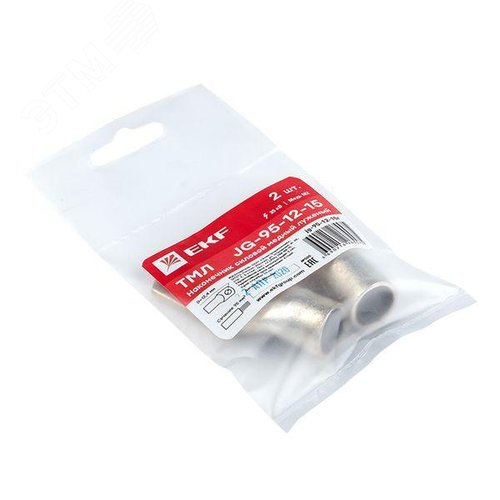

Наконечник JG-95-12-15 (ТМЛ) (1уп=2шт)

Артикул: jg-95-12-15r
Бренд: EKF
336.4 руб.
Под заказ
Срок поставки: 3 дн.
Срок изготовления: 60 дн.
Цена может быть не актуальной

Основные характеристики

Артикул:jg-95-12-15r
Бренд:EKF
Единица измерения:уп
Тип изделия:Наконечник кабельный
Способ монтажа:Опрессовка
Материал изделия:Медь
Диапазон сечений:95
Диаметр отверстия, мм:12
Цвет:Серый

Наконечник кабельный JG-95-12-15 (ТМЛ) EKF

Наконечник кабельный JG-95-12-15 (ТМЛ) от компании EKF предназначен для оконцевания и надежного соединения медных многопроволочных проводников. Данная модель обеспечивает создание долговечного и качественного контактного соединения, соответствующего требованиям современных электроустановок.

Конструкция и материалы

Наконечник изготовлен из электролитической меди марки М1, что обеспечивает высокую электропроводность и коррозионную стойкость. Конструкция представляет собой трубчатую часть для опрессовки провода и контактную площадку с отверстием под болтовое соединение диаметром 15 мм. Медная основа покрыта слоем олова (лужение), что предотвращает окисление поверхности, улучшает паяемость и обеспечивает стабильное переходное сопротивление в месте контакта на протяжении всего срока службы. Маркировка "ТМЛ" расшифровывается как "Трубка Медная Луженая".

Область применения

Наконечник JG-95-12-15 применяется для оконцевания силовых кабелей и проводов с многопроволочной медной жилой сечением 95 мм². Он рассчитан на подключение к электрооборудованию, аппаратам и шинам с помощью болтового соединения с диаметром отверстия 15 мм (указанное в маркировке число "15"). Широко используется в:

  • Распределительных устройствах (РУ, РП, РЩ);
  • Вводно-распределительных устройствах (ВРУ);
  • Низковольтных комплектных устройствах (НКУ);
  • Силовых щитах и боксах;
  • Для подключения мощного электрооборудования.

Технические характеристики

  • Тип: JG (вилочный)
  • Материал: Медь луженая (ТМЛ)
  • Номинальное сечение присоединяемого провода: 95 мм²
  • Диаметр отверстия под болт (D): 15 мм
  • Диапазон сечений по ГОСТ: 95-120 мм²
  • Тип исполнения: Вилочный (двухболтовый)
  • Стандартная упаковка: 2 шт./уп.
  • Производитель: EKF
  • Код продукции: jg-95-12-15r

Преимущества

  • Надежный контакт: Луженая поверхность предотвращает окисление и обеспечивает стабильно низкое переходное сопротивление.
  • Прочный монтаж: Вилочная конструкция с двумя отверстиями под болты обеспечивает надежную фиксацию и распределение механической нагрузки.
  • Удобство установки: Конструкция оптимизирована для быстрого и удобного монтажа с помощью стандартного инструмента для опрессовки.
  • Безопасность: Соответствие требованиям нормативных документов гарантирует безопасную эксплуатацию в электроустановках.
  • Долговечность: Медная основа и качественное покрытие обеспечивают длительный срок службы даже в условиях повышенной влажности.

Стандарты и нормативная документация

Производство и применение кабельных наконечников регламентируется следующими основными документами:

  • ГОСТ Р 50043.1-2012 "Наконечники и соединители для алюминиевых и медных проводников. Требования безопасности и методы испытаний". Этот стандарт устанавливает общие требования безопасности, классификацию, методы испытаний и маркировку. (Актуальную информацию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт)).
  • ГОСТ 7386-80 "Наконечники кабельные медные луженые для силовых кабелей с медными жилами. Конструкция и размеры". Стандарт определяет типы, основные параметры, конструкцию и размеры медных луженых наконечников. (Рекомендуется проверять актуальность редакции стандарта через справочно-правовые системы или ресурсы Росстандарта).
  • Правила устройства электроустановок (ПУЭ) 7-е издание. В главах 1.7, 2.1, 3.1 и других содержатся требования к соединениям, ответвлениям и оконцеванию проводников, включая необходимость применения опрессовки и соответствия элементов номинальным токам и сечениям. (Официальный текст ПУЭ публикуется Минэнерго России и доступен на портале Министерства энергетики Российской Федерации).
  • Техническая информация от производителя: Рекомендуется обращаться к официальным техническим каталогам и документации EKF, размещенным на их корпоративном сайте, для получения точных данных по монтажу и эксплуатации.

Монтаж и эксплуатация

Монтаж наконечника JG-95-12-15 должен производиться методом опрессовки с помощью специального гидравлического пресса и матриц, соответствующих сечению наконечника. Перед опрессовкой рекомендуется зачистить изоляцию провода на длину трубчатой части наконечника. После вставки жилы в гильзу производится обжим в двух-трех точках (в зависимости от применяемого инструмента и технологии). Качество опрессовки контролируется по усилию сжатия и отсутствию зазоров между проводом и гильзой. Все монтажные работы должны проводиться квалифицированным персоналом с соблюдением правил электробезопасности и требований ПУЭ.

Комплектация и упаковка

Товар поставляется в фирменной упаковке производителя. Стандартная единица отпуска — упаковка, содержащая 2 (два) наконечника JG-95-12-15 (ТМЛ). Каждый наконечник имеет четкую маркировку с указанием типа, сечения и диаметра отверстия.

Использование качественных компонентов для соединения проводников является залогом бесперебойной и безопасной работы любой электрической системы. Наконечник JG-95-12-15 от EKF — это надежное и проверенное решение для профессионального электромонтажа.

Тип изделия:Наконечник кабельный
Способ монтажа:Опрессовка
Материал изделия:Медь
Диапазон сечений:95
Диаметр отверстия, мм:12
Цвет:Серый
Длина, мм:65.5
Исполнение:Прямое
Диаметр наружный, мм:18
Диаметр внутренний, мм:15.2
Сечение жилы, мм2:95
Масса, кг:0.04
Ширина, мм:26.5
Номинальное напряжение, кВ:35
Сфера применения:Оконцевание опрессовкой кабелей и проводов с медными жилами.
Дополнительная информация:Размер болта: M12

Сертификаты

EAES_N_RU_D_RU_RA01_V_87690_21.pdf
Откроется в новом окне

Документы

Страница каталога
Техническая документация
