Наконечник кольцевой изолированный НКИ 5.5-8 (50шт)

Наконечник кольцевой изолированный НКИ 5.5-8 (50шт)

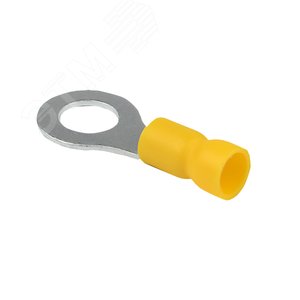

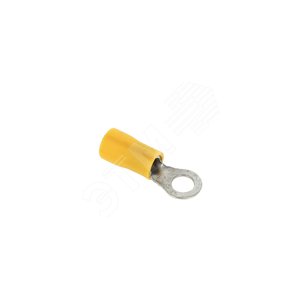

Наконечник кольцевой изолированный НКИ 5.5-8 представляет собой высококачественный электротехнический компонент, предназначенный для надежного и безопасного соединения медных многопроволочных проводов сечением от 5.5 до 8 мм² под болтовой зажим. Конструкция наконечника обеспечивает максимальную площадь контакта и предотвращает расплющивание жил провода, что гарантирует стабильное электрическое соединение с низким переходным сопротивлением.

Конструктивные особенности и материалы

Наконечник состоит из двух основных элементов:

• Медная гильза: Изготовлена из электролитической луженой меди марки М1 по ГОСТ 859-2001. Лужение обеспечивает превосходную защиту от коррозии, снижает омическое сопротивление в месте контакта и облегчает пайку при необходимости.
• Изолирующий фланец (манжета): Выполнен из ПВХ (поливинилхлорида) или нейлона, устойчивого к механическим воздействиям, старению и распространению пламени. Фланец имеет ярко-желтую окраску для удобства визуальной идентификации номинального сечения и служит барьером, предотвращающим короткое замыкание на соседние токоведущие части.

Кольцевая форма контактной части с центральным отверстием диаметром, соответствующим стандартному болту, обеспечивает удобный и прочный монтаж на клеммные шпильки, исключая проворачивание и самопроизвольное откручивание.

Область применения

Наконечники НКИ 5.5-8 нашли широкое применение в монтаже и коммутации силовых и осветительных цепей переменного и постоянного тока:

• Сборка распределительных щитов (ГРЩ, ВРУ, ЩО, ЩА).
• Подключение мощного электрооборудования (станки, насосы, вентиляционные установки).
• Монтаж систем автоматизированного управления и контроля (АСУ ТП).
• Устройство вводно-распределительных систем в жилых, коммерческих и промышленных зданиях.

Использование наконечников регламентируется стандартами монтажа, такими как ПУЭ 7-е издание (Правила Устройства Электроустановок), которые предписывают обеспечение надежного и долговечного контакта.

Технические характеристики

• Диапазон сечений подключаемого провода: 5.5 - 8.0 мм²
• Тип провода: Многопроволочный медный (гибкий), например, соответствующий ГОСТ 22483-2012.
• Диаметр монтажного отверстия: 8.2 мм (стандарт под болт М8).
• Материал гильзы: Луженая медь (М1).
• Материал изоляции: ПВХ или Нейлон.
• Цвет изоляции: Желтый (стандартная маркировка для данного диапазона сечений).
• Температурный диапазон эксплуатации: от -50°C до +105°C (для нейлона).
• Класс пожарной безопасности: Изоляция соответствует требованиям нераспространения пламени.
• Степень защиты: IP20 (защита от прикосновения пальцами).

Технология обжима и контроль качества

Для опрессовки наконечников НКИ 5.5-8 необходимо использовать специальный ручной или гидравлический пресс-инструмент с матрицами, соответствующими данному типоразмеру (например, ПГ-70, ПК-16 и аналоги). Процесс обжима должен обеспечивать равномерное деформационное сжатие гильзы по всей площади контакта с проводником, без перекосов и повреждения изоляционного фланца.

Качество соединения и требования к самому наконечнику регулируются национальными стандартами, такими как ГОСТ Р МЭК 61238-1-2011, который устанавливает методы испытаний и критерии оценки для механических и электрических соединений.

Преимущества использования

• Повышенная надежность: Исключает расползание и обламывание тонких жил гибкого провода.
• Электробезопасность: Изолирующий фланец предотвращает случайное замыкание.
• Коррозионная стойкость: Лужение меди защищает соединение от окисления.
• Виброустойчивость: Кольцевая форма обеспечивает надежную фиксацию под болтом.
• Маркировка и идентификация: Цветной фланец позволяет быстро определить сечение.
• Стандартизация: Полное соответствие требованиям действующих нормативных документов.

Комплектация

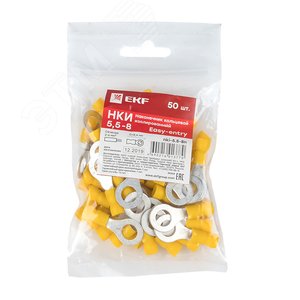

Упаковка содержит 50 штук наконечников НКИ 5.5-8, что оптимально для комплектации рабочих мест электромонтажников и выполнения серийных работ на объекте.

Использование изолированных кольцевых наконечников НКИ 5.5-8 — это профессиональный подход к созданию безопасных, долговечных и качественных электрических соединений, соответствующих всем современным стандартам и правилам.
