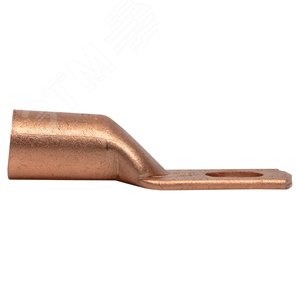

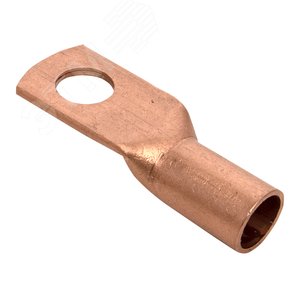

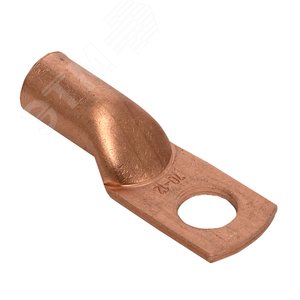

Наконечник медный ТМ ГОСТ 70-12-13 EKF

Медный наконечник ТМ 70-12-13 PROxima: надежное соединение для силовых электрических сетей

Медный наконечник ТМ 70-12-13 от бренда PROxima представляет собой профессиональный электроустановочный компонент, предназначенный для создания надежных и долговечных соединений в силовых электрических цепях. Изделие изготовлено в строгом соответствии с требованиями действующих стандартов и технических регламентов.

Конструктивные особенности и технические параметры

Наконечник ТМ 70-12-13 обладает следующими ключевыми характеристиками:

• Материал: Высококачественная медь (марка М1 по ГОСТ 859-2001), обеспечивающая отличную электропроводность и стойкость к коррозии.
• Тип: ТМ – кабельный наконечник медный луженый.
• Сечение подключаемого провода: 70 мм².
• Размер присоединительного отверстия: 12 мм.
• Длина гильзы: 13 мм.
• Покрытие: Лужение оловом или его сплавами по всей поверхности, что предотвращает окисление меди, снижает переходное сопротивление и облегчает пайку.
• Конструкция: Гильза с плавным переходом в плоский хвостовик с отверстием под болт. Оптимальная форма обеспечивает равномерное обжатие и максимальную площадь контакта.

Область применения

Наконечник ТМ 70-12-13 нашел широкое применение в различных областях электротехники:

• Монтаж и коммутация в распределительных устройствах (РУ) и щитах низкого напряжения (до 1000 В).
• Подключение силового оборудования (трансформаторы, электродвигатели, генераторы, мощные выключатели).
• Сборка вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ).
• Заземляющие цепи и системы уравнивания потенциалов.
• Промышленная электротехника, энергетика, судостроение, железнодорожный транспорт.

Преимущества использования

Использование наконечников PROxima ТМ 70-12-13 обеспечивает ряд существенных преимуществ:

• Высокая электропроводность: Медь гарантирует минимальные потери энергии и нагрев в точке соединения.
• Надежность и долговечность: Лужение защищает соединение от окисления, сохраняя стабильное переходное сопротивление на протяжении всего срока службы.
• Механическая прочность: Конструкция наконечника выдерживает значительные механические нагрузки и вибрации.
• Удобство монтажа: Четко маркированная маркировка с указанием сечения и диаметра отверстия упрощает подбор и идентификацию. Гильза имеет специальную фаску для легкого ввода многопроволочной жилы.
• Совместимость: Стандартизированные геометрические параметры обеспечивают совместимость с большинством типов кабелей и электрооборудования.

Стандарты и нормативная база

Производство и параметры медных кабельных наконечников регламентируются следующими основными документами:

• ГОСТ Р 50043.1-2012 (МЭК 61238-1:2003) "Соединители для силовых кабелей с медными или алюминиевыми жилами на номинальное напряжение до 30 кВ включительно. Часть 1. Соединители для медных или алюминиевых жил методом обжатия". Этот стандарт устанавливает общие требования, методы испытаний и критерии приемки для соединителей, включая требования к электрическому сопротивлению и механической прочности. (Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии).
• Технический регламент Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования". Данный регламент подтверждает безопасность использования наконечников в низковольтных электрических цепях. (Текст регламента размещен на официальном сайте Евразийской экономической комиссии).
• Технический регламент Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств". (Доступен на том же ресурсе Евразийской экономической комиссии).
• Серия стандартов ГОСТ 9688-* на электромонтажные изделия и крепежные детали для электроустановок, которые определяют общие технические условия.

Рекомендации по монтажу

Для обеспечения надежного и долговечного контакта при монтаже наконечника ТМ 70-12-13 необходимо:

1. Подобрать правильный инструмент для обжима (гидравлический или механический пресс) и матрицы, соответствующие сечению наконечника.
2. Зачистить изоляцию с конца кабеля на длину гильзы. Жила должна быть чистой и не иметь окислов.
3. Ввести зачищенную многопроволочную жилу в гильзу наконечника до упора.
4. Произвести обжим в двух или более точках (в зависимости от рекомендаций производителя инструмента и типа наконечника), обеспечивая равномерную деформацию гильзы.
5. Проверить качество обжатия – отсутствие люфта кабеля в гильзе и равномерность деформации.

Использование качественных компонентов, таких как медный луженый наконечник ТМ 70-12-13 PROxima, является залогом безопасности, надежности и бесперебойной работы любой электроустановки.
