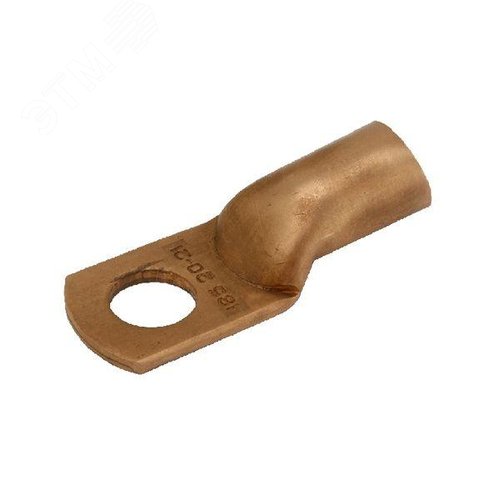

Медный силовой наконечник DT-10-8-5 от торговой марки PROxima представляет собой профессиональный электроустановочный компонент, предназначенный для надежного и безопасного соединения кабелей и проводов с электрооборудованием. Изделие соответствует строгим требованиям современных электротехнических стандартов и обеспечивает долговечную работу силовых цепей.

Конструктивные особенности и материалы

Наконечник изготовлен из высококачественной электротехнической меди марки М1 (или аналог), отличающейся высокой электропроводностью и пластичностью. Материал обеспечивает минимальное переходное сопротивление и устойчивость к коррозии. Конструкция наконечника включает две основные части:

• Контактная лопатка: Имеет стандартное отверстие диаметром 8 мм под болтовое соединение M8. Лопатка обладает достаточной механической прочностью для надежной фиксации в клеммных колодках распределительных устройств, автоматических выключателей и другого оборудования.
• Кабельный ввод (гильза): Предназначен для опрессовки медного многопроволочного провода сечением 10 мм². Гильза имеет трубчатую форму, обеспечивающую равномерное обжатие по всему периметру жилы кабеля.

Для защиты от окисления и улучшения внешнего вида медная поверхность наконечника может покрываться тонкослойным оловянно-свинцовым или бессвинцовым (Sn) покрытием.

Область применения

Наконечник DT-10-8-5 находит широкое применение в различных областях электротехники:

• Сборка вводно-распределительных устройств (ВРУ).
• Монтаж главных и распределительных щитов (ГЩ, РЩ).
• Подключение силового оборудования (трансформаторы, электродвигатели, генераторы).
• Заземляющие и нулевые цепи.
• Промышленная автоматика и системы управления.
• Объекты жилого, коммерческого и промышленного строительства.

Технические характеристики

• Тип: Штыревой (лопаточный) наконечник силовой
• Сечение подключаемого провода: 10 мм²
Диаметр отверстия под болт: 8 мм
• Резьба болта: M8
• Материал: Медь электротехническая (Cu ≥99.9%)
• Покрытие: Электролитическое лужение (опционально)
• Тип провода: Многопроволочная гибкая медная жила (класс гибкости 4 и выше по ГОСТ 22483-2012)
• Способ монтажа: Опрессовка с помощью ручного, гидравлического или механического инструмента
• Температурный диапазон эксплуатации: от -50°C до +120°C
• Стандарт: Соответствует ГОСТ 7386-80 "Наконечники штыревые втулочные медные" (или его современным аналогам и ТУ)

Преимущества

• Высокая электропроводность: Медь обеспечивает низкое переходное сопротивление, что минимизирует потери энергии и нагрев в месте соединения.
• Надежность и долговечность: Прочная конструкция и коррозионностойкое покрытие гарантируют стабильность электрического контакта на протяжении всего срока службы.
• Удобство монтажа: Четко обозначенное сечение и стандартные размеры упрощают подбор и установку.
• Универсальность: Совместим с большинством типов электрооборудования, имеющего клеммы под болт M8.
• Безопасность: Правильно опрессованный наконечник исключает выдергивание провода и предотвращает искрение, что повышает пожарную безопасность электроустановки.

Технология монтажа

Для монтажа наконечника DT-10-8-5 требуется использовать метод опрессовки. Запрещается использование пайки в качестве основного способа крепления для силовых цепей, так как это может привести к перегреву и разрушению соединения под нагрузкой.

1. Зачистите изоляцию с конца провода на длину, равную глубине гильзы наконечника.
2. Вставьте зачищенную жилу провода в гильзу наконечника до упора.
3. Подберите матрицу для опрессовки, соответствующую сечению наконечника (10 мм²).
4. Произведите обжим с помощью пресс-клещей, обеспечив равномерную деформацию гильзы.
5. Проверьте надежность фиксации: провод не должен проворачиваться или выпадать из наконечника.

Нормативная документация и стандарты

Производство и применение силовых медных наконечников регламентируется следующими основными документами, с которыми можно ознакомиться в открытых источниках:

• ГОСТ 7386-80 "Наконечники штыревые втулочные медные. Конструкция и размеры". Этот стандарт определяет геометрические параметры и технические требования к наконечникам. (Актуальную информацию о государственных стандартах можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии).
• ГОСТ Р 50043.1-2012 (МЭК 60947-7-1:2009) "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательная аппаратура. Термины, характеристики и требования к клеммным колодкам для медных проводников". Стандарт касается требований к соединениям, где применяются такие наконечники.
• Правила устройства электроустановок (ПУЭ) 7-е издание. Глава 2.5 "Переносные электроприемники", Глава 3.3 "Защита при косвенном прикосновении" и другие разделы, регламентирующие требования к соединениям и контактам. (Текст ПУЭ доступен на специализированных порталах, посвященных электротехнике и нормативной документации).
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Устанавливает требования к монтажу электроустановок, включая применение кабельных наконечников.

Использование наконечников, соответствующих данным стандартам, является обязательным условием для обеспечения электробезопасности и надежности работы любой электроустановки.

Комплектация и маркировка

Наконечник поставляется в индивидуальной упаковке или россыпью. На изделие или его упаковку нанесена маркировка, включающая тип (DT-10-8-5), где "10" — сечение провода в мм², "8" — диаметр отверстия в мм, "5" — длина гильзы или иной конструктивный параметр, а также наименование производителя (PROxima).

Выбор качественных медных наконечников PROxima DT-10-8-5 — это гарантия создания безопасного, долговечного и эффективного электрического соединения, соответствующего всем нормам и правилам.
