Наконечник медный луженый ТМЛ 10-6-4.6

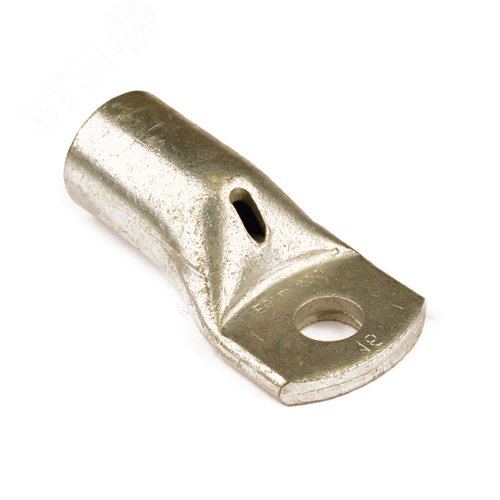

Медный луженый наконечник ТМЛ 10-6-4.6 (2D6)

Наконечник кабельный медный луженый ТМЛ 10-6-4.6 (обозначение по каталогу 2D6) представляет собой профессиональный электроустановочный компонент, предназначенный для надежного и долговечного соединения медных проводников с электрооборудованием. Изделие изготовлено в строгом соответствии с требованиями межгосударственного стандарта ГОСТ 7386-80 "Наконечники кабельные медные луженые" и технических условий, что гарантирует его механическую прочность, стабильное электрическое сопротивление и коррозионную стойкость.

Конструктивные особенности и материалы

Наконечник ТМЛ 10-6-4.6 конструктивно состоит из двух основных частей:

• Контактная лопаточная часть: Выполнена в форме плоского штыря (лопатки) с монтажным отверстием диаметром 4.6 мм. Эта часть предназначена для крепления под болтовое соединение к клеммным колодкам, автоматических выключателей, пускателей и другого электрооборудования.
• Гильза (кабельный ввод): Цилиндрическая полая часть, предназначенная для опрессовки многопроволочного или однопроволочного медного проводника. Внутренний диаметр гильзы рассчитан на надежное обжатие провода сечением 10 мм².

Материалом изготовления служит высококачественная медная марка М1 (по ГОСТ 859-2001), обеспечивающая высокую электропроводность и пластичность. Для защиты от окисления и улучшения паяемости вся поверхность наконечника покрыта слоем горячего лужения оловом или оловянно-свинцовым сплавом (ПОС-30 или ПОС-40 по ГОСТ 21931-76).

Область применения

Наконечники ТМЛ серии широко используются в электроэнергетике, приборостроении, машиностроении и строительстве для монтажа силовых и осветительных электрических цепей переменного и постоянного тока. Они применяются:

• В распределительных щитах и шкафах управления (ЩУ, ЩР, ЩА).
• Для подключения мощного электрооборудования (двигатели, трансформаторы, генераторы).
• В сборных и распределительных шинах.
• При монтаже вводно-распределительных устройств (ВРУ).
• В системах заземления и уравнивания потенциалов.

Технические характеристики

• Тип: ТМЛ (Т – медный, М – луженый, Л – лопаточный)
• Обозначение: 10-6-4.6, где:
  • 10 – номинальное сечение присоединяемого провода, мм²
  • 6 – диаметр монтажного отверстия под болт, мм (в данном случае 4.6 мм, что является стандартным для обозначения)
  • 4.6 – диаметр монтажного отверстия, мм
• Альтернативное обозначение: 2D6
• Материал контактной части: Медь М1 (ГОСТ 859-2001)
• Покрытие: Горячее лужение
• Сечение подключаемого провода: 10 мм²
• Диаметр монтажного отверстия (d): 4.6 мм
• Ширина лопатки (b): 10.0 мм
• Длина гильзы (L1): ~21 мм
• Общая длина (L): ~41 мм
• Маркировка: На поверхность наконечника наносится маркировка с указанием типа и сечения.

Преимущества

• Высокая электропроводность: Медь обеспечивает минимальное переходное сопротивление и потери энергии.
Коррозионная стойкость: Лужение надежно защищает медь от окисления под воздействием влаги и агрессивных сред, предотвращая ухудшение контакта со временем.
• Надежность соединения: Опрессовка обеспечивает неразъемное механическое и электрическое соединение, устойчивое к вибрациям и перепадам температур.
• Улучшенная паяемость: Луженая поверхность легко поддается пайке, что может быть использовано для дополнительной фиксации или ремонтных работ.
• Долговечность: Сохраняет свои свойства в течение всего срока службы электроустановки.
• Стандартизация: Полное соответствие ГОСТ гарантирует взаимозаменяемость и предсказуемость характеристик.

Технология монтажа

Монтаж наконечника ТМЛ 10-6-4.6 осуществляется методом опрессовки (обжима) с помощью специального ручного, гидравлического или механического инструмента (кримперов, пресс-клещей). Для этого необходимо:

1. Зачистить изоляцию с конца провода на длину гильзы.
2. Вставить очищенную жилу провода в гильзу наконечника до упора.
3. Подобрать соответствующий матричный инструмент (пуансон и матрицу) в зависимости от сечения провода и типа наконечника.
4. Произвести обжим в одной или нескольких точках (в зависимости от типа инструмента и требований к соединению).

Качество опрессовки контролируется визуально (отсутствие трещин, равномерность деформации) и, при необходимости, с помощью шаблонов. Рекомендуется руководствоваться профильными инструкциями и Правилами устройства электроустановок (ПУЭ), актуальной редакцией.

Нормативная документация и стандарты

Производство, технические требования и методы испытаний наконечников ТМЛ регламентируются следующими документами:

• ГОСТ 7386-80 "Наконечники кабельные медные луженые. Технические условия" – основной документ, устанавливающий классификацию, конструкцию, размеры и технические требования. (Информацию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии – www.gost.ru или в фонде технических нормативов и стандартов).
• Правила устройства электроустановок (ПУЭ) – содержат требования к монтажу, соединению и ответвлению проводников. (Доступны на ресурсах технических библиотек или профильных образовательных порталов).
• Стандарты МЭК (Международная электротехническая комиссия), такие как IEC 61238-1, которые касаются испытаний соединителей для силовых кабелей.

Упаковка и хранение

Наконечники поставляются в индивидуальной упаковке, картонных коробках или пластиковых пакетах с маркировкой, содержащей наименование производителя, тип изделия, сечение, количество в упаковке и дату изготовления. Рекомендуется хранить в сухом закрытом помещении для предотвращения контакта с агрессивными веществами и влагой.

Заключение

Медный луженый наконечник ТМЛ 10-6-4.6 (2D6) – это проверенное, стандартизированное и надежное решение для создания качественных болтовых соединений в электроустановках до 1000 В. Его использование обеспечивает долговечность, электробезопасность и стабильность работы любой энергосистемы.
