Наконечник медный луженый ТМЛ 50-12-11

Наконечник медный луженый ТМЛ 50-12-11: полное описание

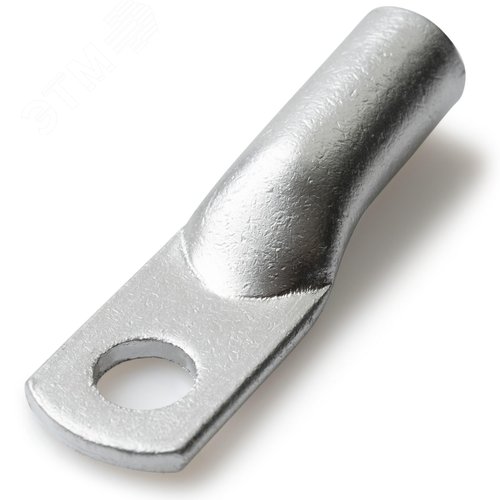

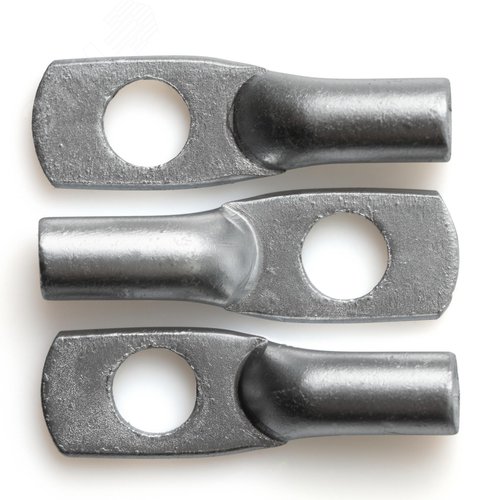

Наконечник кабельный медный луженый ТМЛ 50-12-11 представляет собой высококачественный электротехнический компонент, предназначенный для надежного и долговечного соединения медных проводников сечением 50 мм². Данный тип наконечника является неотъемлемой частью современных электрических сетей, систем заземления и энергоснабжения, обеспечивая минимальное переходное сопротивление и максимальную безопасность соединения.

Конструктивные особенности и материалы

Наконечник ТМЛ 50-12-11 изготавливается из электротехнической меди марки М1 (по ГОСТ 859-2001), обладающей высокой электропроводностью. Ключевой особенностью является гальваническое лужение поверхности — покрытие слоем олова (лужением). Этот процесс защищает медь от окисления и коррозии, предотвращает образование оксидной пленки, которая увеличивает сопротивление, и обеспечивает идеальный контакт с медными или лужеными шинами и выводами оборудования. Конструкция наконечника включает две основные части: обжимную гильзу (хвостовик) с контрольным отверстием для визуального контроля глубины заведения жилы и плоскую контактную часть (штырь) с крепежным отверстием диаметром 12 мм. Маркировка "11" указывает на длину хвостовика в миллиметрах. Такая конструкция соответствует строгим требованиям к кабельным аксессуарам.

Область применения и назначение

Наконечники ТМЛ серии применяются для оконцевания медных многопроволочных (гибких) жил силовых и контрольных кабелей с целью создания разборного болтового соединения. Они используются при монтаже:

• Распределительных устройств (РУ) и щитов низкого напряжения (до 1000 В).
• Вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ).
• Систем заземления и уравнивания потенциалов.
• Подключения мощного электрооборудования, генераторов, трансформаторов.
• Сборки шинопроводов и контактных соединений в электроустановках.

Использование наконечников исключает распушение и обламывание тонких проволок гибкой жилы, обеспечивая механическую прочность, стабильный электрический контакт и удобство монтажа.

Технические характеристики и параметры

Основные параметры наконечника ТМЛ 50-12-11:
• Номинальное сечение подключаемого кабеля: 50 мм².
• Диаметр крепежного отверстия: 12 мм.
• Длина хвостовика (гильзы): 11 мм.
• Материал: медь марки М1, луженая.
• Тип соединения: болтовое (под болт М12).
• Температурный диапазон эксплуатации: от -50°С до +105°С.
• Климатическое исполнение: УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Сопротивление постоянному току всего наконечника не превышает значений, установленных для медных соединений аналогичного сечения. Луженое покрытие должно быть сплошным, равномерным, без отслоений и пропусков, что гарантирует коррозионную стойкость и долговечность.

Стандарты и нормативная документация

Производство и технические требования к наконечникам серии ТМЛ регламентируются рядом национальных и межгосударственных стандартов, обеспечивающих их безопасность и надежность:

• ГОСТ Р ИСО 9001-2015 — Системы менеджмента качества. Требования. Определяет процессы контроля качества на производстве.
• ГОСТ 7386-80 — Наконечники и гильзы медные клеммные для кабелей и проводов. Этот стандарт, хотя и устаревший, но часто служит базовым для обозначения типов (ТМЛ).
• ГОСТ Р 50043.1-2012 (МЭК 61238-1:2003) — Соединители для силовых кабелей с медными или алюминиевыми жилами на номинальное напряжение до 30 кВ включительно. Часть 1. Этот современный стандарт устанавливает методы испытаний и требования к электрическим и механическим характеристикам, включая испытание на стойкость к циклам тока короткого замыкания и на нагрев.
• Технические условия (ТУ) — Конкретные производители выпускают продукцию по ТУ, которые детализируют параметры (например, ТУ 16-705.499-2010). ТУ не должны противоречить требованиям государственных стандартов.

Актуальные тексты стандартов можно найти на официальных ресурсах, таких как: Федеральное агентство по техническому регулированию и метрологии (Росстандарт) или на специализированных порталах, предоставляющих доступ к нормативной документации в информационно-справочных целях.

Монтаж и требования к установке

Для обеспечения надежного контакта монтаж наконечника ТМЛ 50-12-11 должен выполняться с соблюдением правил:

1. Подготовка кабеля: снять изоляцию с конца жилы на длину, равную глубине гильзы. Жилу очистить от загрязнений.
2. Введение жилы: вставить подготовленную многопроволочную жилу в гильзу наконечника до упора, чтобы концы проволок были видны в контрольное отверстие.
3. Обжим (опрессовка): обязательная процедура. Осуществляется с помощью специального гидравлического или механического пресс-инструмента с матрицами соответствующего сечения (50 мм²). Обжим выполняется, как правило, в двух точках: на гильзе и на шейке. Используются только сертифицированные инструменты.
4. Контроль: после опрессовки необходимо проверить прочность соединения (отсутствие смещения) и целостность наконечника.
5. Болтовое соединение: контактную часть наконечника закрепить на шине или выводе аппарата с помощью болта, шайбы (пружинной шайбы) и гайки. Затяжку производить с рекомендуемым моментом для болта М12.

Категорически запрещается использовать пайку вместо обжима, так как это приводит к отжигу меди и разрушению соединения под нагрузкой. Все работы должны проводиться квалифицированным персоналом в соответствии с Правилами устройства электроустановок (ПУЭ), актуальной редакции.

Преимущества использования луженых медных наконечников

Использование именно луженых наконечников ТМЛ 50-12-11 дает значительные преимущества по сравнению с нелужеными (ТМ) или алюминиевыми аналогами:

• Коррозионная стойкость: слой олова надежно защищает медь от воздействия влаги, серы и других агрессивных веществ, присутствующих в атмосфере.
• Стабильность электрического контакта: предотвращает окисление поверхности в зоне контакта, что исключает рост переходного сопротивления и перегрев соединения в течение всего срока службы.
• Совместимость: луженая поверхность может безопасно контактировать с медными, латунными и лужеными шинами, а также с алюминиевыми (при использовании соответствующих мер против электрохимической коррозии).
• Упрощение монтажа: лужение снижает трение при обжиме и улучшает качество деформации гильзы вокруг жилы.
• Долговечность: соединение сохраняет свои характеристики на протяжении десятилетий даже в неблагоприятных условиях.

Таким образом, наконечник ТМЛ 50-12-11 — это профессиональное, надежное и соответствующее строгим стандартам решение для создания ответственных и безопасных электрических соединений в стационарных установках.
