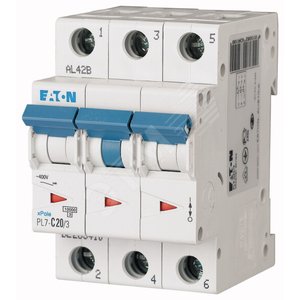

Автоматический выключатель 20А, 3-полюсный, кривая отключения C, 10 кА (PL7-C20/3)
Автоматический выключатель PL7-C20/3 (263410) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство рассчитано на номинальный ток 20А, имеет три полюса и кривую отключения типа C, что обеспечивает надежную защиту бытовых и промышленных сетей.
Основные характеристики
- Номинальный ток: 20А
- Количество полюсов: 3
- Кривая отключения: C (умеренная перегрузочная способность)
- Отключающая способность: 10 кА
- Напряжение: 400В
- Стандарт: IEC/EN 60898-1, IEC/EN 60947-2
Применение
Выключатель PL7-C20/3 используется в распределительных щитах для защиты кабелей и оборудования в жилых, коммерческих и промышленных сетях. Кривая отключения C обеспечивает оптимальную защиту цепей с умеренными пусковыми токами, таких как освещение, розеточные группы и двигатели малой мощности.
Стандарты и нормативные документы
Автоматический выключатель соответствует международным стандартам:
- IEC 60898-1 – стандарт для автоматических выключателей бытового и аналогичного назначения.
- IEC 60947-2 – стандарт для автоматических выключателей промышленного назначения.
- Electropedia (IEC 60050) – международный электротехнический словарь.
Конструктивные особенности
- Компактный дизайн с высокой отключающей способностью.
- Механическая стойкость – до 20 000 циклов включения-отключения.
- Винтовые зажимы для надежного подключения проводников.
- Индикация положения контактов (включено/выключено).
Безопасность и эксплуатация
Устройство обеспечивает защиту от:
- Перегрузки (тепловой расцепитель).
- Короткого замыкания (электромагнитный расцепитель).
Монтаж и обслуживание должны выполняться квалифицированным персоналом в соответствии с ПУЭ 7 (Правила устройства электроустановок).
Дополнительная информация
Для выбора автоматического выключателя важно учитывать:
- Сечение и материал кабеля.
- Тип нагрузки (активная, индуктивная).
- Условия эксплуатации (температура, влажность).
Подробнее о расчетах защиты можно узнать в ГОСТ Р 50571.4.43-2012.
Тип изделия:
Выключатель автоматический модульный
Количество силовых полюсов:
3
Номинальный ток, А:
20
Характеристика эл.магнитного расцепителя:
C
Номинальная отключающая способность, кА (AC) (IEC/EN 60898):
10
Тип расцепителя:
Электромагнитный,тепловой
Номинальное напряжение, В:
400
Степень защиты:
IP20
Высота, мм:
80
Масса, кг:
0.36
Способ монтажа:
DIN-рейка
Количество модулей DIN:
3
Климатическое исполнение:
УХЛ4
Исполнение:
Стационарное
Тип монтажной рейки:
35x15, 35x7.5
Нормативный документ:
МЭК 60898-1
Диапазон рабочих температур:
от -25 до +55
Напряжение, В:
380
Глубина, мм:
70.5
Ширина, мм:
52.5
Частота, Гц:
50-60
Предельная отключающая способность, кA:
7.5
Сфера применения:
Бытовое и промышленность\Модульные автоматические выключатели
Максимальное сечение подключаемого кабеля, мм2:
25
Количество защищенных полюсов:
3
Тип напряжения (тока):
Переменный (AC)
Класс токоограничения:
3
Возможность отключения нейтрали:
Нет
Категория перенапряжения:
3
Степень загрязнения:
2
Возможность установки дополнительного оборудования:
Да
