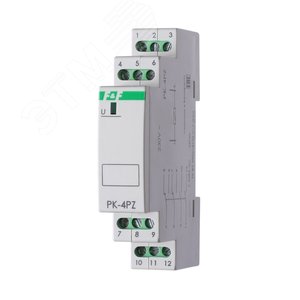

PK-4PZ230 Реле электромагнитное: описание и технические характеристики
Реле электромагнитное PK-4PZ230 предназначено для коммутации электрических цепей переменного и постоянного тока в системах автоматики, управления и защиты. Устройство отличается высокой надежностью, долговечностью и широким диапазоном рабочих параметров.
Основные технические характеристики
- Тип реле: электромагнитное, промежуточное
- Номинальное напряжение катушки: 230 В (AC/DC в зависимости от модификации)
- Количество контактов: 4 переключающие группы (4PZ)
- Максимальный ток коммутации: до 10 А
- Диэлектрическая прочность: 2500 В (между катушкой и контактами)
- Степень защиты: IP20 (стандартная)
- Температурный диапазон: от -40°C до +70°C
- Механическая износостойкость: ≥ 10 млн. циклов
- Электрическая износостойкость: ≥ 100 тыс. циклов (при номинальной нагрузке)
Конструктивные особенности
Реле PK-4PZ230 имеет модульную конструкцию с прозрачным защитным кожухом, обеспечивающим визуальный контроль состояния контактов. Клеммы обеспечивают надежное подключение проводов сечением до 2.5 мм². Корпус изготовлен из термостойкого пластика, устойчивого к механическим воздействиям.
Область применения
Реле используется в:
- системах промышленной автоматизации,
- цепях управления электродвигателями,
- схемах сигнализации и блокировки,
- устройствах защиты электрооборудования,
- бытовой и коммерческой автоматике.
Стандарты и соответствие
Реле PK-4PZ230 соответствует следующим стандартам:
- ГОСТ Р 50030.5-2012 (аналог IEC 60947-5-1) – Низковольтная коммутационная аппаратура.
- ГОСТ Р 51321.1-2007 – Устройства комплектные низковольтные.
- ГОСТ Р 50030.10-2020 – Реле и контакторы.
Дополнительную информацию о стандартах можно найти на официальных ресурсах:
Установка и подключение
Реле монтируется на DIN-рейку (35 мм) или винтовым креплением. Схема подключения указана на корпусе устройства. Перед монтажом необходимо:
- проверить соответствие напряжения катушки,
- обеспечить отсутствие вибраций и перегрева,
- избегать запыленных и влажных условий.
Гарантия и безопасность
Устройство соответствует требованиям электробезопасности (IECEE). Гарантийный срок эксплуатации – 3 года при соблюдении условий использования. Подробные рекомендации по безопасности приведены в OSHA (Occupational Safety and Health Administration).
Дополнительные ресурсы
Для проектировщиков и инженеров:
- NFPA 70 – Национальный электротехнический кодекс (США).
- CENELEC – Европейские стандарты электротехники.
Тип изделия - Реле электромагнитное
Напряжение, В - 220
Номинальный ток,А - 8
Способ монтажа - DIN-рейка
Номинальное напряжение управления, В - 230
Количество НО контактов - 2
Количество НЗ контактов - 0
Количество переключающих контактов - 2
Количество модулей DIN - 1
Индикация - Световая
Степень защиты - IP20
Количество контактов - 4
Напряжение питания - 230
Род тока - Переменный (AC)
Диапазон рабочих температур - от -25 до +50
Количество фаз - 1
Климатическое исполнение - УХЛ4
Коммутируемый ток, А - 8
Высота, мм - 90
Масса, кг - 0.12
Нормативный документ - 2014/30 EU, 2014/35 EU
Тип изделия - Реле электромагнитное
Род тока катушки управления - Переменный (AC)
Тип подключения - Винтовое
Глубина, мм - 65
Ширина, мм - 18
Тип контактов - Винтовой зажим
