Введение

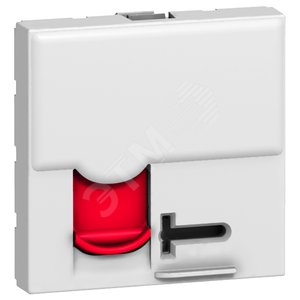

Коннектор MOSAIC RJ45 FTP категории 6 с защитным экраном представляет собой высококачественный компонент структурированных кабельных систем, предназначенный для передачи данных на высоких скоростях с обеспечением защиты от электромагнитных помех. Данное изделие соответствует строгим требованиям современных сетевых инфраструктур и обеспечивает стабильное соединение в условиях повышенных электромагнитных нагрузок.

Назначение и область применения

8P8C коннектор (общепринятое название RJ45) MOSAIC Cat.6 FTP предназначен для terminating экранированных витых пар (F/UTP, S/FTP, SF/UTP, F/FTP) при монтаже локальных вычислительных сетей (ЛВС), телекоммуникационных систем и систем видеонаблюдения. Благодаря наличию цельнометаллического экрана и эффективного кабельного заземления, данный коннектор оптимально подходит для использования в промышленных условиях, центрах обработки данных, медицинских учреждениях и других объектах, где присутствует высокий уровень электромагнитных помех.

Ключевые особенности и преимущества

• Соответствие категории 6 (Класс E): Обеспечивает работу на частотах до 250 МГц и поддерживает скорости передачи данных до 10 Гбит/с на расстояниях до 55 метров.
• Полный экран (FTP - Foiled Twisted Pair): Интегрированный металлический экран с защитным покрытием обеспечивает эффективное подавление электромагнитных и радиочастотных помех (EMI/RFI).
• Универсальный дизайн: Подходит для монтажа на одножильные и многожильные проводники сечением от 22 до 26 AWG.
• Усовершенствованная контактная система: Позолоченные контакты (50 дюймов, 1.27 мкм) обеспечивают низкое переходное сопротивление, высокую коррозионную стойкость и долгий срок службы (не менее 750 циклов переподключения).
• Эргономичный фиксатор: Усиленный фиксатор кабеля и удобный язычок для извлечения из порта устройства.
• Цветовая маркировка: Металлический корпус позволяет легко идентифицировать экранированные соединения в патч-панелях.

Технические характеристики

Стандарт/Категория	ISO/IEC 11801, TIA/EIA-568-B.2-1, Категория 6 (Cat.6), Класс E
Тип экранирования	FTP (Foil Twisted Pair)
Частота работы	До 250 МГц
Скорость передачи данных	До 10 Гбит/с (10GBASE-T)
Контактные поверхности	Позолота (50 μ", 1.27 μm)
Сопротивление контактов	< 20 мОм
Допустимое сечение проводника	22-26 AWG (0.64 - 0.40 мм)
Рабочая температура	-20°C до +70°C
Стандарт защиты (IP)	IP20 (при подключении)
Сопротивление изоляции	> 500 МОм
Электрическая прочность	1000 V (переменного тока) в течение 1 минуты

Соответствие стандартам и нормативным требованиям

Коннектор MOSAIC RJ45 Cat.6 FTP разработан и производится в строгом соответствии с международными и отечественными стандартами, включая:

• Международный стандарт ISO/IEC 11801 "Information technology — Generic cabling for customer premises"
• Стандарт TIA/EIA-568-B.2-1 "Commercial Building Telecommunications Cabling Standard"
• Стандарт EN 50173 "Information technology — Generic cabling systems"
• Требования электромагнитной совместимости (ЭМС) согласно директиве EMC Directive 2014/30/EU
• Требования RoHS (Restriction of Hazardous Substances) Directive 2011/65/EU

Рекомендации по монтажу и эксплуатации

Для обеспечения заявленных характеристик и соответствия стандартам категории 6, монтаж коннектора должен производиться с соблюдением следующих условий:

• Использование специализированного монтажного инструмента (обжимные клещи, кримпер) для коннекторов RJ45.
• Соблюдение схемы разводки T568A или T568B на обоих концах линии.
• Обеспечение целостности экрана по всей длине канала. Экран кабеля должен быть надежно соединен с металлическим экраном коннектора.
• Минимальный радиус изгиба кабеля после монтажа должен быть не менее 4 внешних диаметров кабеля.
• Избегать чрезмерного растяжения и скручивания кабеля в точке подключения.

Гарантии и контроль качества

Продукция MOSAIC производится на современном высокоточном оборудовании с применением качественных материалов. Каждая партия товара проходит многоступенчатый контроль качества, включающий тестирование на соответствие электрическим параметрам, механическую прочность и коррозионную стойкость. Гарантийный срок эксплуатации составляет 10 лет при соблюдении условий монтажа и эксплуатации.
